Reflex Longtherm Plattenwärmetauscher RLB-235-80, gelötet, 80 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-80 ist ein gelöteter, eingängiger Wärmetauscher mit 80 Edelstahlplatten aus Werkstoff 1.4404 und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Heizungs- und Kühlkreisläufe in Industrie und Gewerbe. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine sichere und effiziente Wärmeübertragung.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für Stabilität und Dauerhaftigkeit. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden und so eine effiziente Wärmeübertragung ermöglichen.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und passt sich unterschiedlichen hydraulischen Anforderungen an.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Er erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit DIN-Flanschanschluss (DN 80) ist besonders für Anwendungen mit hohen Anforderungen an Druck und Temperatur geeignet.
Wie sind die Abmessungen und Anschlüsse des Geräts?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 208 mm. Der Mittenabstand der Anschlüsse beträgt 204 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt. Das Gerät ist für den Einbau mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C

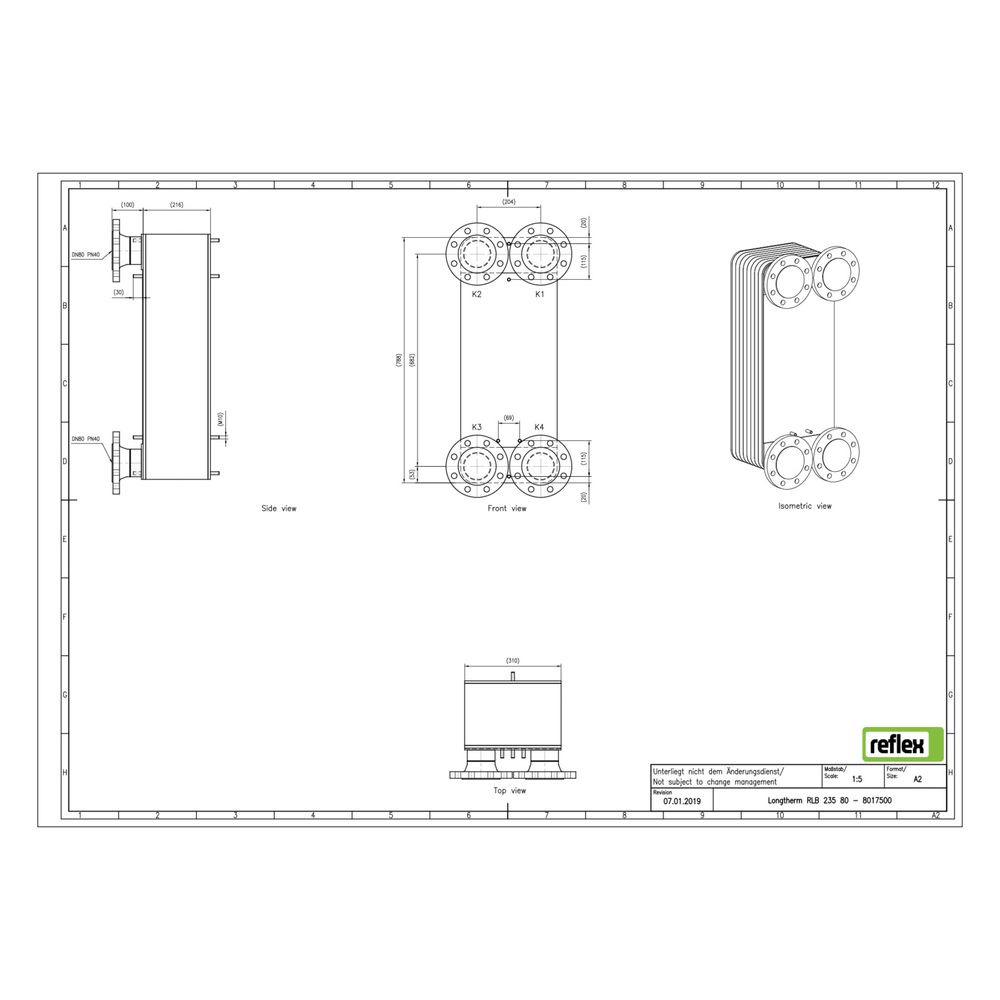

- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 208 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RLB-235-80 bietet eine stabile und effiziente Wärmeübertragung bei hohen Temperaturen und Drücken. Mit seiner robusten Edelstahlkonstruktion und der gelöteten Verbindung ist er für anspruchsvolle Heizungs- und Kühlkreisläufe geeignet und überzeugt durch seine kompakte Bauweise und flexible Anschlussmöglichkeiten.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8017500 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8017500 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 208,00 |
| EAN-13 | 4036705179051 |
| Geeignet für Dämmschale | ja |
| Gewicht | 123,27 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
