Reflex Longtherm Plattenwärmetauscher RHB-110-2-160, gelötet, 160 Platten, zweigängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-160 ist ein gelöteter, zweigängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 160 Platten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Platten sind in zwei Kanalformen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussarten bietet der Plattenwärmetauscher?

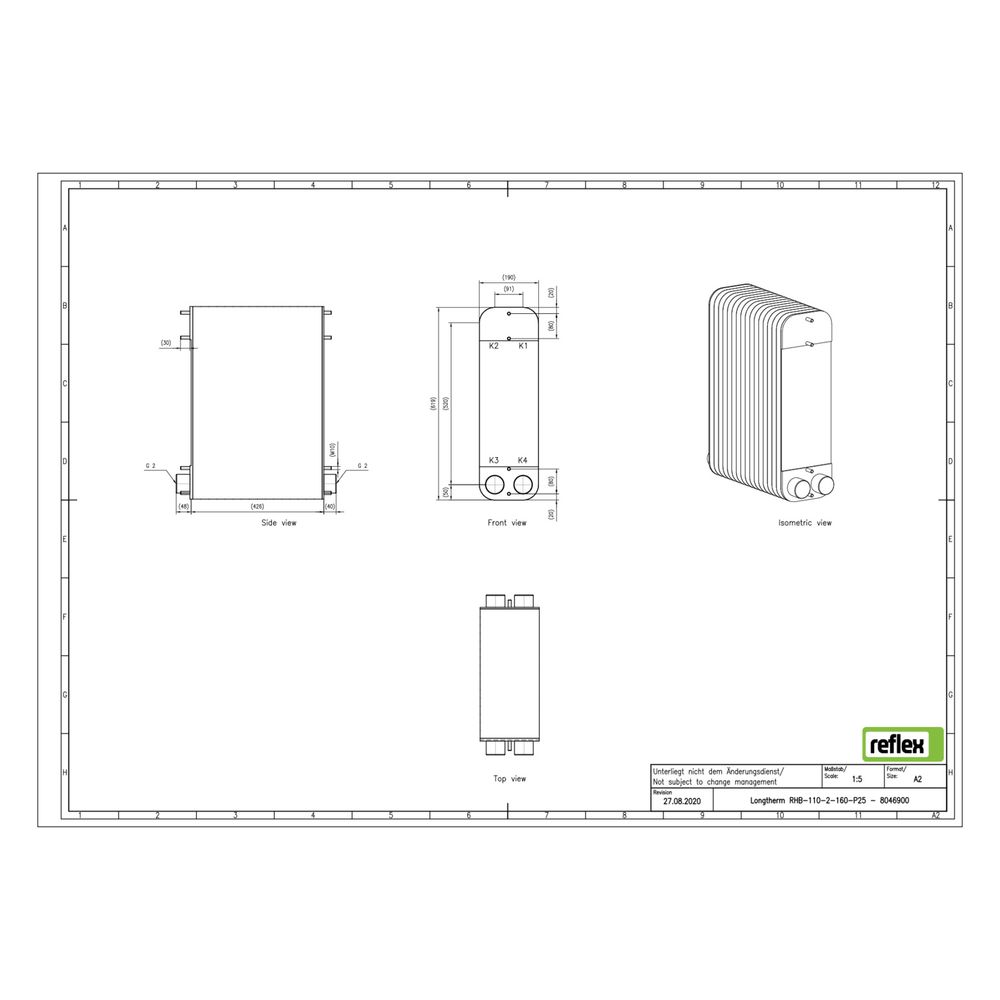

Der Longtherm RHB-110-2-160 verfügt über einen primären Anschluss mit Außengewinde G 2 Zoll (50 mm Nenndurchmesser). Die Baumaße betragen 191 mm in der Baulänge, 620 mm in der Bauhöhe und 426 mm in der Bautiefe. Der Wärmetauscher ist für den Einsatz mit Dämmschalen geeignet, besitzt jedoch keine integrierte Dämmschale. Der maximale Betriebsdruck liegt bei 25 bar, die zulässige Betriebstemperatur bei bis zu 230 °C.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm?
Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Technische Daten
- Anzahl der Platten: 160
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 620 mm
- Bautiefe: 426 mm
- Baulänge: 191 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Maximaler Arbeitsdruck: 25 bar
- Anschlussart: Außengewinde G 2 Zoll
- Ausführung: gelötet
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-160 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen Kupferlotverbindung erfüllt er die Anforderungen moderner Haustechnik. Die gelötete Ausführung und die präzise Kanalgestaltung sorgen für effizienten Wärmeaustausch bei gleichzeitig zuverlässigem Betrieb.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8046900 |
| Hersteller | Reflex |
| Anzahl der Platten | 160,00 |
| Artikelnummer | REFLEX-8046900 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 426,00 |
| EAN-13 | 4036705219160 |
| Geeignet für Dämmschale | ja |
| Gewicht | 81,63 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
