Reflex Longtherm Plattenwärmetauscher RHG-20-85, geschraubt, 85 Platten, NBR-Dichtungen

Der Reflex Longtherm Plattenwärmetauscher RHG-20-85 ist ein geschraubter Wärmetauscher mit 85 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert. Diese Konstruktion ermöglicht eine einfache Zerlegung und Reinigung sowie eine Erweiterung durch zusätzliche Plattenpakete.

Welche Kanalformen und Strömungswiderstände sind vorhanden?

Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Betrieb je nach Anforderung.

Welche Materialien und Zulassungen sind relevant?

Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus NBR-Butyl gefertigt und klebefrei. Der Rahmen ist aus Kohlenstoffstahl. Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen, was seine Eignung für den Einsatz unter definierten Druckbedingungen bestätigt.

Wie sind die Anschlüsse und Abmessungen gestaltet?

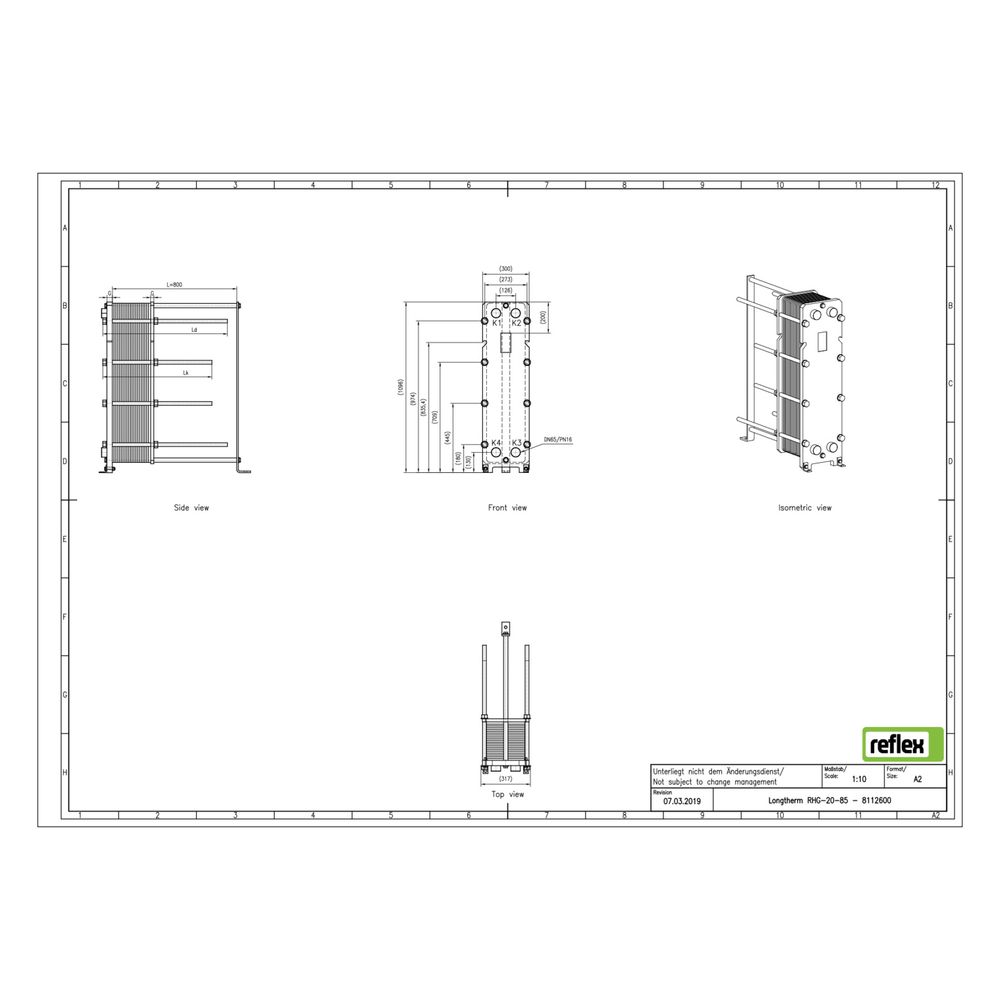

Der Wärmetauscher verfügt über primäre Anschlüsse mit Außengewinde und einem Nenndurchmesser von 2 Zoll (50 mm). Die Baulänge beträgt 300 mm, die Bauhöhe 1096 mm und die Bautiefe 963 mm. Der Mittenabstand der Anschlüsse liegt bei 126 mm. Eine seitliche Anschlussmöglichkeit oder eine Dämmschale ist nicht vorgesehen.

Technische Daten

• Anzahl der Platten: 85
• Werkstoff der Platten: rostfreier Stahl
• Werkstoff Lotmaterial: Kupfer
• Dichtungen: NBR-Butyl, klebefrei
• Maximaler Arbeitsdruck: 16 bar
• Baulänge: 300 mm
• Bauhöhe: 1096 mm
• Bautiefe: 963 mm
• Nenndurchmesser primär: 2 Zoll (50 mm)
• Mittenabstand Anschlüsse: 126 mm
• Anschlussart: Außengewinde

Der Reflex Longtherm Plattenwärmetauscher RHG-20-85 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die robuste Konstruktion aus Edelstahlplatten mit NBR-Butyl-Dichtungen und die Zulassung nach Druckgeräterichtlinie ermöglichen einen zuverlässigen Betrieb bei einem maximalen Arbeitsdruck von 16 bar. Die kompakte Bauweise mit 85 Platten ermöglicht eine flexible Anpassung an verschiedene Anlagenkonzepte.
