Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-34-2-40, gelötet, 40 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-34-2-40 ist ein gelöteter, zweigängiger Wärmeübertrager mit 40 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 3/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die durch ein spezielles Vakuum-Lötverfahren mit Kupferlot dauerhaft verbunden sind. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Dieses Design sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das vakuumgelötete Verfahren mit Kupferlot sichert eine hohe Stabilität und eine dauerhafte Verbindung der Platten. Dadurch kann der Wärmetauscher Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 30 bar standhalten. Diese Eigenschaften machen den Longtherm Plattenwärmetauscher besonders robust und langlebig.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Strömungsräume werden durch zwei unterschiedliche Kanalformen gebildet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Anschlussarten ist der Wärmetauscher ausgelegt?
Der Reflex Longtherm RMB-34-2-40 verfügt über einen primären Anschluss mit Außengewinde G 3/4 Zoll. Die Baugröße R..B-14 bis R..B-110 ist mit Gewindeanschlüssen ausgestattet, während größere Typen mit Flanschanschlüssen geliefert werden. Der Wärmetauscher ist für den Einbau in Systeme mit seitlicher Anschlussmöglichkeit nicht vorgesehen.

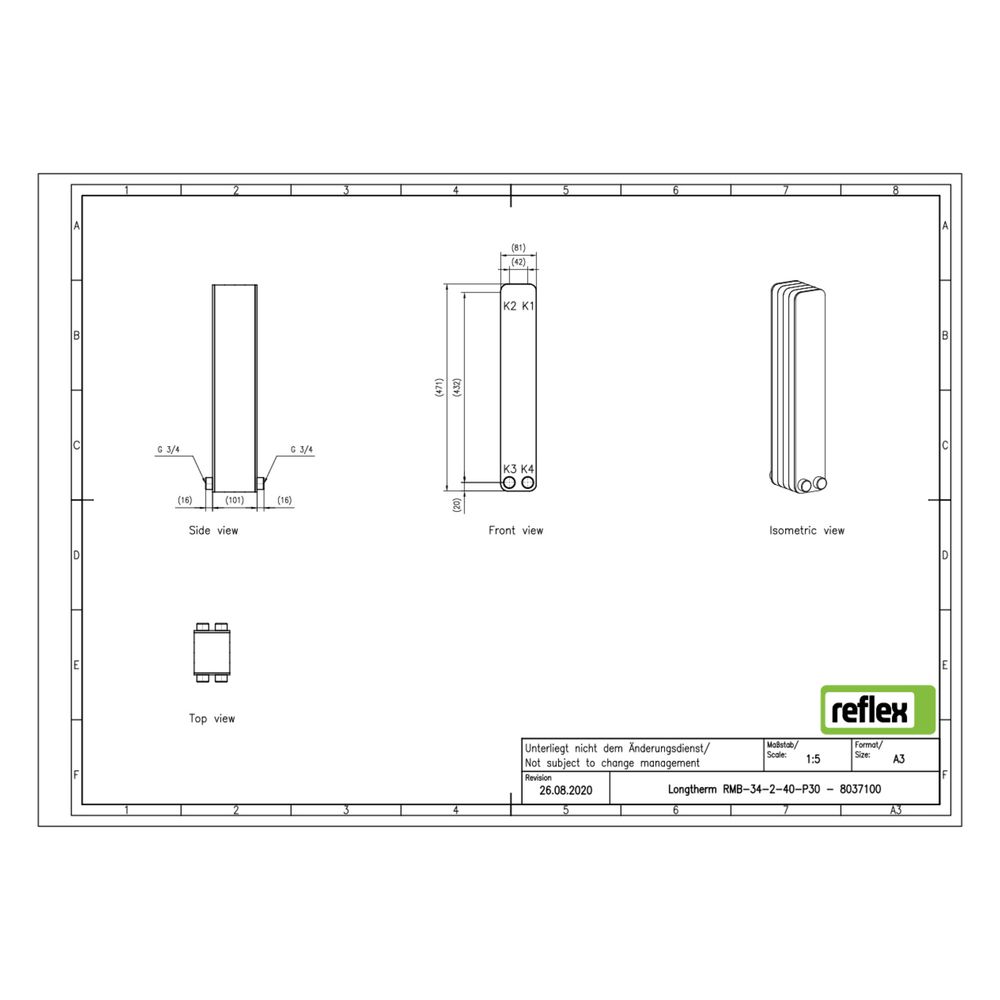

Welche Maße und Materialien zeichnen den Wärmetauscher aus?
Der Plattenwärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 471 mm und eine Bautiefe von 101 mm. Die Edelstahlplatten sind aus rostfreiem Stahl gefertigt, das Lotmaterial besteht aus Kupfer. Der Mittenabstand der Anschlüsse beträgt 42 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Primärer Anschluss: Außengewinde G 3/4 Zoll
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Baulänge: 81 mm
- Bauhöhe: 471 mm
- Bautiefe: 101 mm
- Mittenabstand Anschlüsse: 42 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-34-2-40 überzeugt durch seine robuste Bauweise mit 40 vakuumgelöteten Edelstahlplatten und Kupferlot. Mit einer maximalen Leistung von bis zu 30 bar Betriebsdruck und Temperaturen bis 230 °C ist er für anspruchsvolle Wärmeübertragungsaufgaben geeignet und bietet eine effiziente und langlebige Lösung für Heizungs- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8037100 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8037100 |
| Ausführung | gelötet |
| Bauhöhe | 471,00 |
| Baulänge | 81,00 |
| Bautiefe | 101,00 |
| EAN-13 | 4036705218170 |
| Geeignet für Dämmschale | ja |
| Gewicht | 10,82 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
