Reflex Longtherm Plattenwärmetauscher RMB-31-2-80, gelötet, 80 Platten, zweigängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-80 ist ein gelöteter, zweigängiger Wärmetauscher mit 80 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.

Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Kanalformen unterscheiden sich in rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.

Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

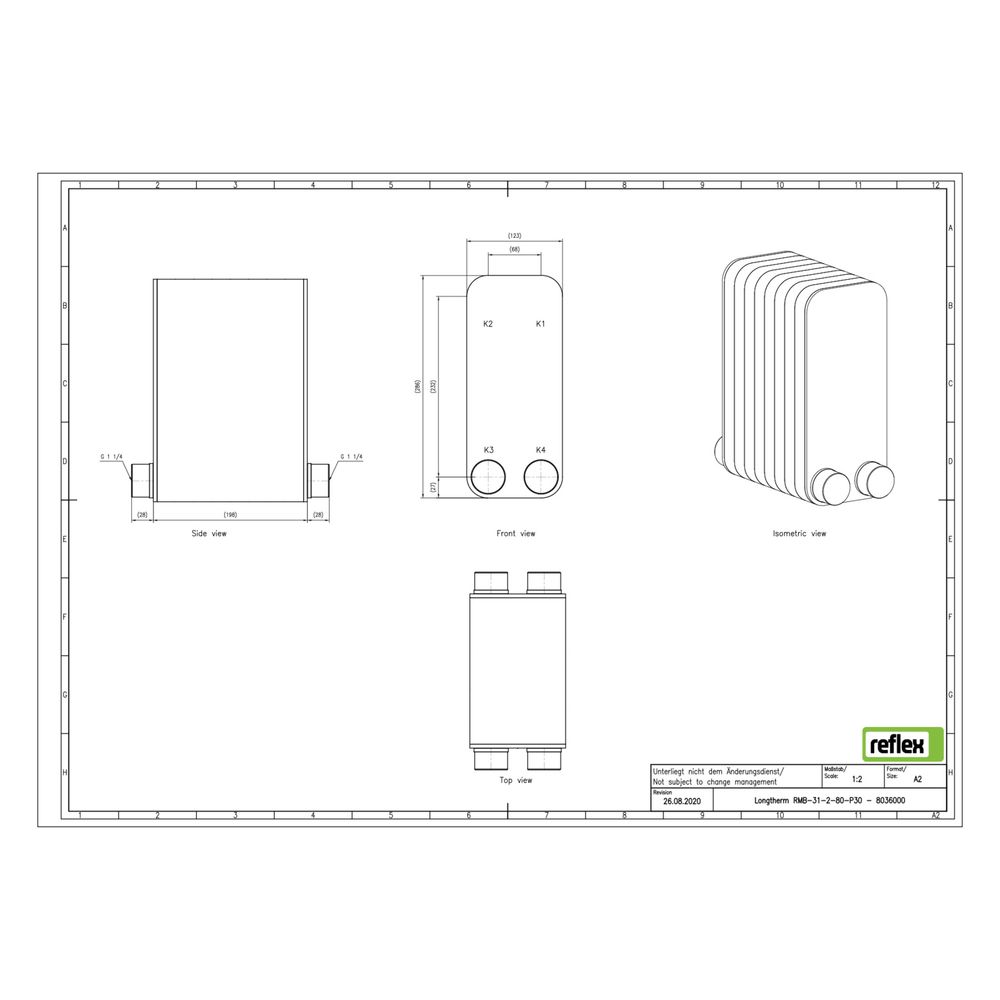

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 30 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 198 mm. Der Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?

Dank seiner robusten Bauweise und der hohen Druck- und Temperaturbeständigkeit eignet sich der Wärmetauscher für den Einsatz in Heizungsanlagen, Kühlkreisläufen und anderen industriellen Anwendungen, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist. Die gelötete Ausführung sorgt für eine dauerhafte Verbindung der Platten und eine hohe Betriebssicherheit.

Technische Daten

• Anzahl der Platten: 80
• Werkstoff: Edelstahl (1.4404)
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
• Baulänge: 123 mm
• Bauhöhe: 286 mm
• Bautiefe: 198 mm
• Mittenabstand Anschlüsse: 68 mm
• Dämmschale geeignet: Ja

Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-80 überzeugt durch seine stabile, gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot. Mit einer Leistung für Betriebsdrücke bis 30 bar und Temperaturen bis 230 °C bietet er eine zuverlässige und effiziente Wärmeübertragung für vielfältige Heizungs- und Kühlanwendungen.
