Reflex Longtherm Plattenwärmetauscher RLB-110-150, gelötet, 150 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-150 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 150 Platten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Arbeitsdruck von 25 bar, typischerweise in industriellen und gewerblichen Heiz- und Kühlsystemen.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Eigenschaften zeichnen das Lötverfahren und die Materialien aus?
Das spezielle Lötverfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Platten und eine hohe Stabilität des Wärmetauschers. Dadurch kann das Gerät Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 25 bar standhalten. Der Einsatz von rostfreiem Stahl (1.4404) ermöglicht Korrosionsbeständigkeit und Langlebigkeit.
Welche Anschlussarten und Bauformen sind verfügbar?

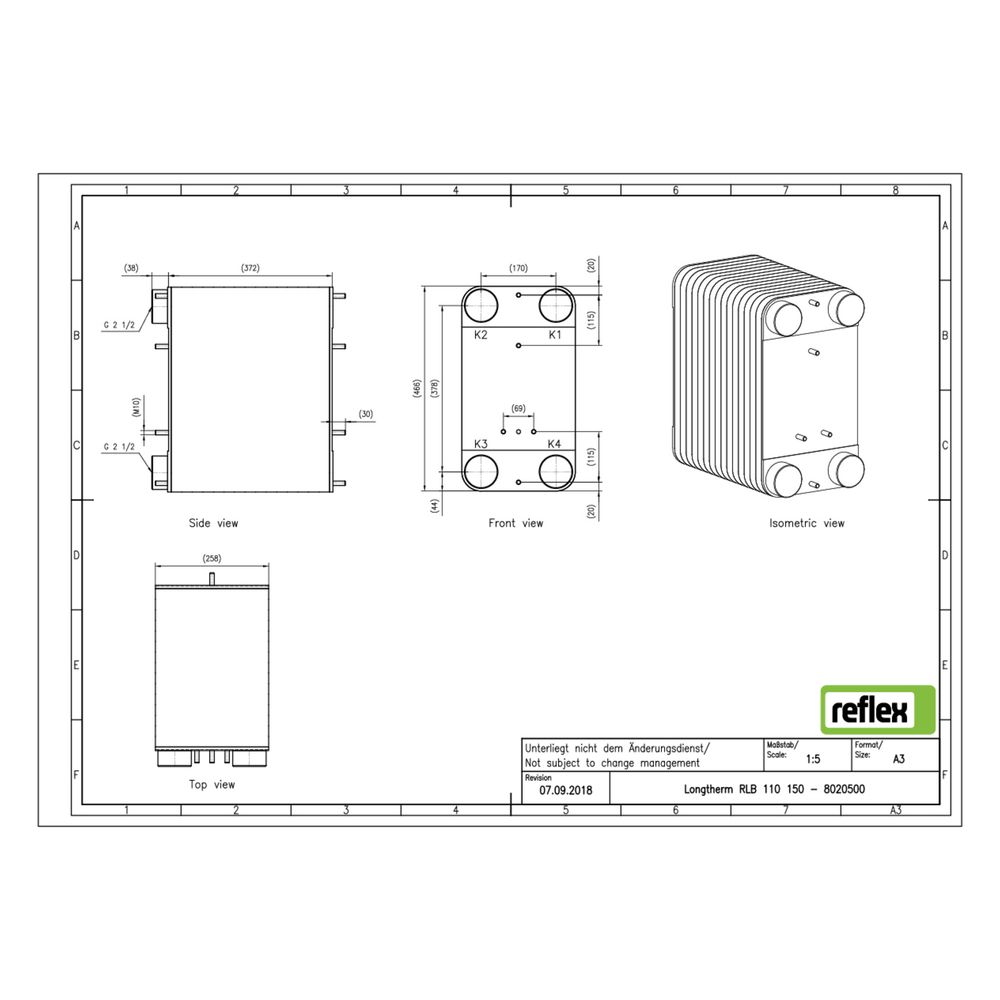

Der RLB-110-150 verfügt über einen Außengewindeanschluss G 2 1/2 Zoll (65 mm). Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 372 mm. Der Wärmetauscher ist eingängig ausgeführt und besitzt einen Mittenabstand der Anschlüsse von 170 mm. Eine Dämmschale ist nicht integriert, jedoch ist das Gerät für die Nachrüstung einer Dämmschale geeignet.
Wie funktionieren die Strömungskanäle im Wärmetauscher?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 372 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-110-150 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der langlebigen Edelstahl- und Kupferlot-Konstruktion erfüllt er die Anforderungen industrieller Anwendungen zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8020500 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8020500 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 372,00 |
| EAN-13 | 4036705178771 |
| Geeignet für Dämmschale | ja |
| Gewicht | 83,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
