Reflex Refix DE Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 100 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 100 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist für den Einsatz mit Frostschutzmitteln geeignet, wobei ein Anteil von mindestens 25 bis 50 Prozent empfohlen wird. Die korrosionsgeschützten wasserberührenden Teile und die langlebige Epoxidharzbeschichtung sorgen für eine hohe Beständigkeit.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membranmerkmale besitzt es?

Das Gefäß verfügt über eine Vollmembran nach DIN EN 13831, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran trennt den Wasserraum vom Gasraum mit Druckpolster und besteht aus Butylkautschuk (IIR). Diese Konstruktion ermöglicht den Einsatz in Systemen mit erhöhten Korrosionsschutzanforderungen. Das Gefäß ist nicht durchströmt, was für die genannten Anwendungen vorteilhaft ist.

Welche Ausstattungsmerkmale sind vorhanden?

Das Ausdehnungsgefäß ist mit Füßen ausgestattet, die eine vertikale Platzierung ermöglichen. Es besitzt einen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Manometer und Vordruckventil sind nicht integriert. Die wasserberührenden Teile sind korrosionsgeschützt, und die Epoxidharzbeschichtung sorgt für eine langlebige Oberfläche. Das Gefäß entspricht der Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831 konstruiert und gefertigt.

Welche Betriebsparameter sind zu beachten?

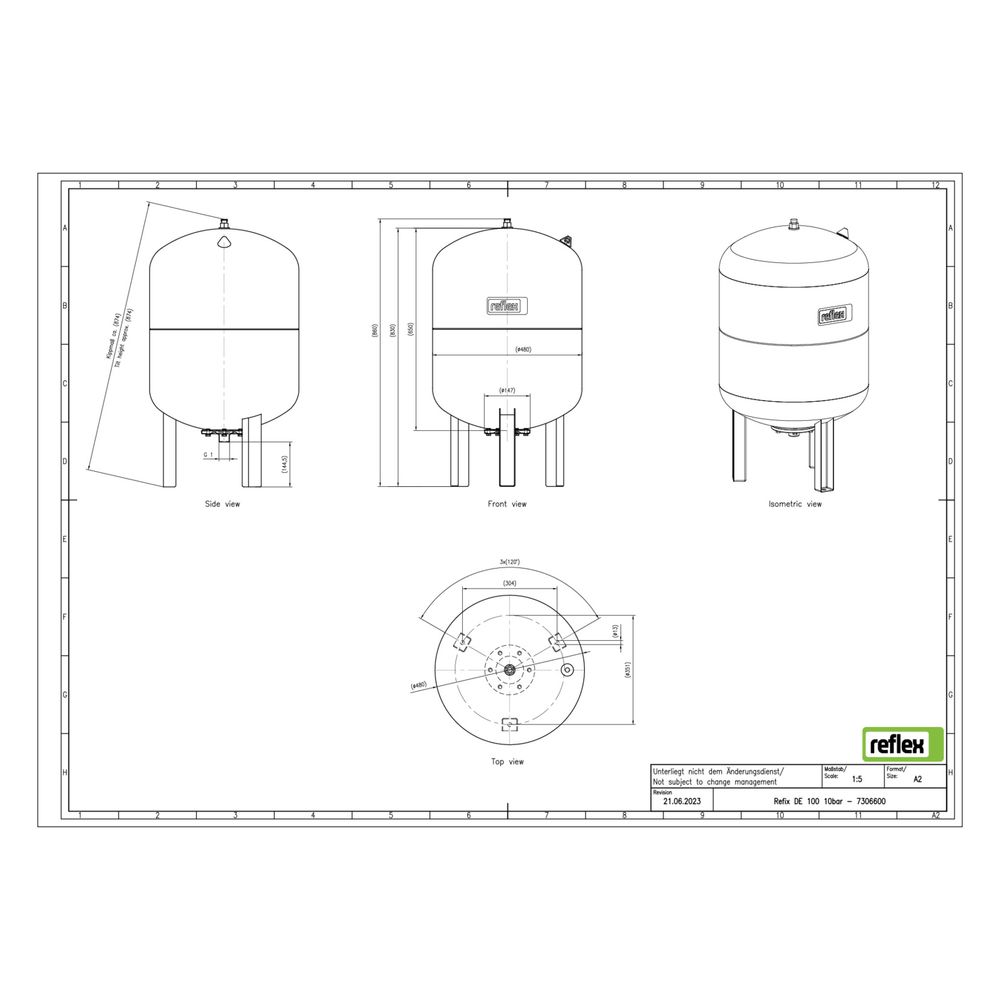

Das Ausdehnungsgefäß ist für eine Mediumtemperatur im Dauerbetrieb von -10 bis 70 °C ausgelegt. Der Vordruck beträgt 4 bar, und der maximale Arbeitsdruck liegt bei 10 bar. Es ist für den Einsatz in Zentralheizungen sowie für Kühlanwendungen geeignet. Die maximale Glykol-Mischung im Medium darf 50 Prozent betragen. Die Bauhöhe beträgt 860 mm, der Durchmesser 480 mm, und das Kippmaß liegt bei 874 mm.

Technische Daten

• Nennvolumen: 100 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau
• Bauhöhe: 860 mm
• Durchmesser: 480 mm
• Kippmaß: 874 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Glykol-Mischung: 50 %
• Platzierung: vertikal mit Füßen

Das Reflex Refix DE Ausdehnungsgefäß MAG 100 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 100 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Betriebswasser- und Heizsystemen geeignet und ermöglicht durch die tauschbare Vollmembran eine flexible Wartung und lange Nutzungsdauer.
