Reflex Refix DE Ausdehnungsgefäß MAG 60, Nennvolumen 60l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 60 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 60 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß verfügt über eine tauschbare Vollmembran ab 50 Litern und ist mit Füßen ausgestattet, was eine stabile vertikale Platzierung ermöglicht.

Für welche Anwendungen ist das Refix DE 60 geeignet?

Das Refix DE 60 Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Durch die korrosionsgeschützten, wasserberührenden Teile und die langlebige Epoxidharzbeschichtung ist es besonders für Systeme mit erhöhten Anforderungen an den Korrosionsschutz geeignet.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß ist mit einer Vollmembran nach DIN EN 13831 ausgestattet, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran trennt den Wasserraum vom Gasraum mit Druckpolster. Das Ausdehnungsgefäß ist nicht durchströmt und verfügt über einen Vordruck von 4 bar. Es ist vertikal mit Füßen aufgestellt und besitzt einen Anschluss mit metrischem Außengewinde sowie einem Nenndurchmesser von 1 Zoll (25 mm).

Welche Schutz- und Ausstattungsmerkmale bietet das Refix DE 60?

Das Ausdehnungsgefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die die wasserberührenden Teile vor Korrosion schützt. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, wobei bei diesem Modell kein Manometer integriert ist. Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent geeignet und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie der DIN EN 13831.

Welche technischen Eigenschaften sind besonders hervorzuheben?

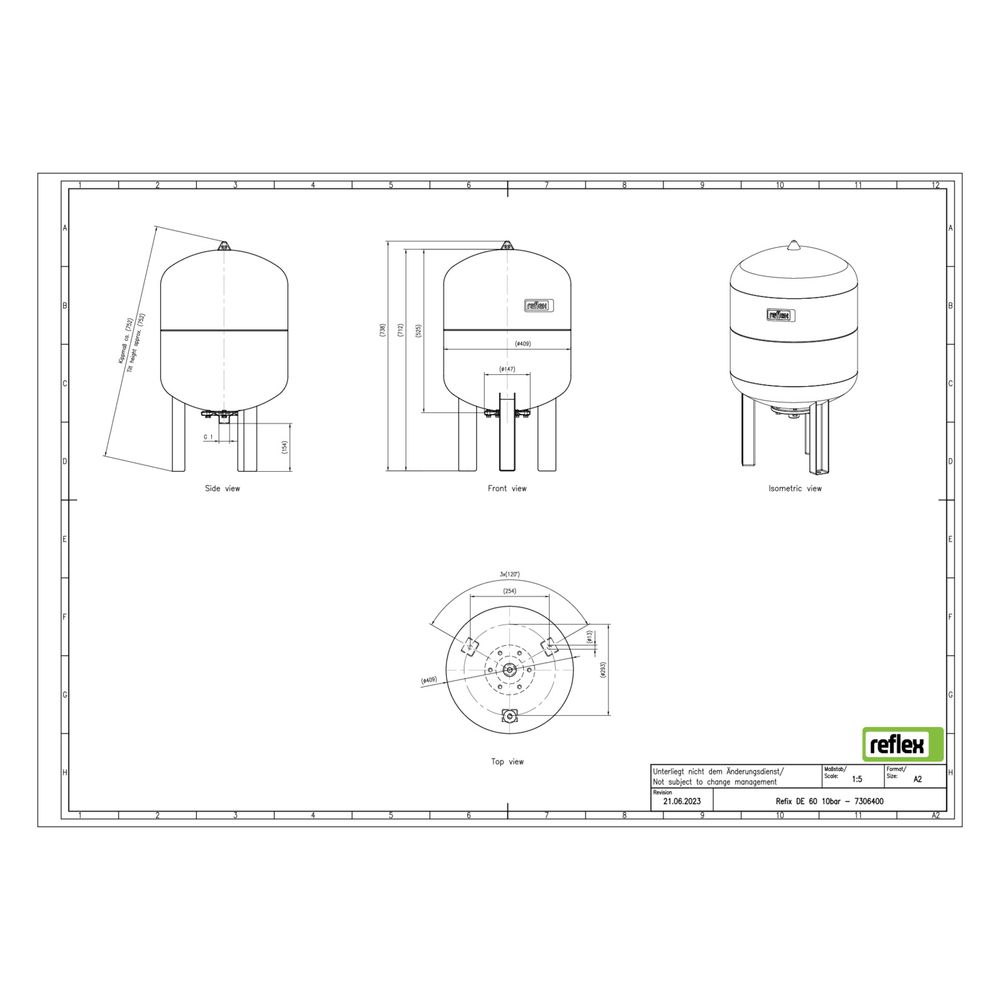

Das Refix DE 60 hat eine Bauhöhe von 734 mm, einen Durchmesser von 409 mm und ein Kippmaß von 752 mm. Die Membran besteht aus Butylkautschuk (IIR), der für eine Mediumtemperatur von -10 bis 70 °C ausgelegt ist. Das Gefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und besitzt einen Vordruck von 4 bar. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlsystemen vorgesehen.

Technische Daten

• Nennvolumen: 60 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau
• Bauhöhe: 734 mm
• Durchmesser: 409 mm
• Kippmaß: 752 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Membranwerkstoff: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Mediumtemperatur: -10 bis 70 °C
• Mit Füßen: ja
• Tauschbare Membran: ja

Das Reflex Refix DE 60 Ausdehnungsgefäß bietet eine zuverlässige Lösung für Wassersysteme mit erhöhten Korrosionsschutzanforderungen. Mit einem Nennvolumen von 60 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für verschiedene Anwendungen wie Feuerlösch- und Betriebswassersysteme geeignet. Die tauschbare Vollmembran und die robuste Bauweise mit Epoxidharzbeschichtung sorgen für eine lange Lebensdauer und sichere Funktionalität.
