Reflex Refix C-DE Ausdehnungsgefäß MAG 80, Nennvolumen 80l, 10 bar, Diskusform, Edelstahl-Anschluss, Blau

Der Reflex Refix C-DE Ausdehnungsgefäß MAG 80 ist ein vertikales Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 10 bar. Das blau lackierte Gefäß in Diskusform ist mit einem Edelstahl-Gewindeanschluss ausgestattet und eignet sich für Heizungs-, Wärmepumpen-, Kühlungs- und Solaranwendungen sowie für Betriebswasseranlagen, die nicht den Anforderungen der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Refix C-DE verfügt über eine nicht tauschbare Vollmembran aus hochwertigem Butylkautschuk (IIR), die den Wasserraum zuverlässig von der statischen Gasfüllung trennt. Die Membran ist nicht durchströmt, was bedeutet, dass das Medium nicht direkt durch die Membran fließt. Diese Bauweise ist besonders geeignet für Anlagen mit Frostschutzmittelzusatz von mindestens 25 bis 50 Prozent. Die Membran entspricht der Norm DIN EN 13831 und ist für den Dauerbetrieb bei Mediumtemperaturen von minus 10 bis 70 Grad Celsius ausgelegt.

Für welche Anwendungen ist das Refix C-DE Ausdehnungsgefäß geeignet?

Das Gefäß ist für Wasserversorgungsanlagen konzipiert, die nicht den Anforderungen der DIN 1988 entsprechen. Dazu zählen unter anderem Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist sowohl für Heizungs- als auch für Kühlwasseranwendungen geeignet und erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU.

Welche Materialien und Schutzmaßnahmen sind verbaut?

Das Ausdehnungsgefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die die Oberfläche schützt. Alle wasserberührenden Teile sind korrosionsgeschützt ausgeführt. Der Anschluss erfolgt über ein metrisches Außengewinde aus Edelstahl, das eine hohe Beständigkeit und Langlebigkeit sicherstellt.

Wie sind die Maße und Anschlussdetails des Gefäßes?

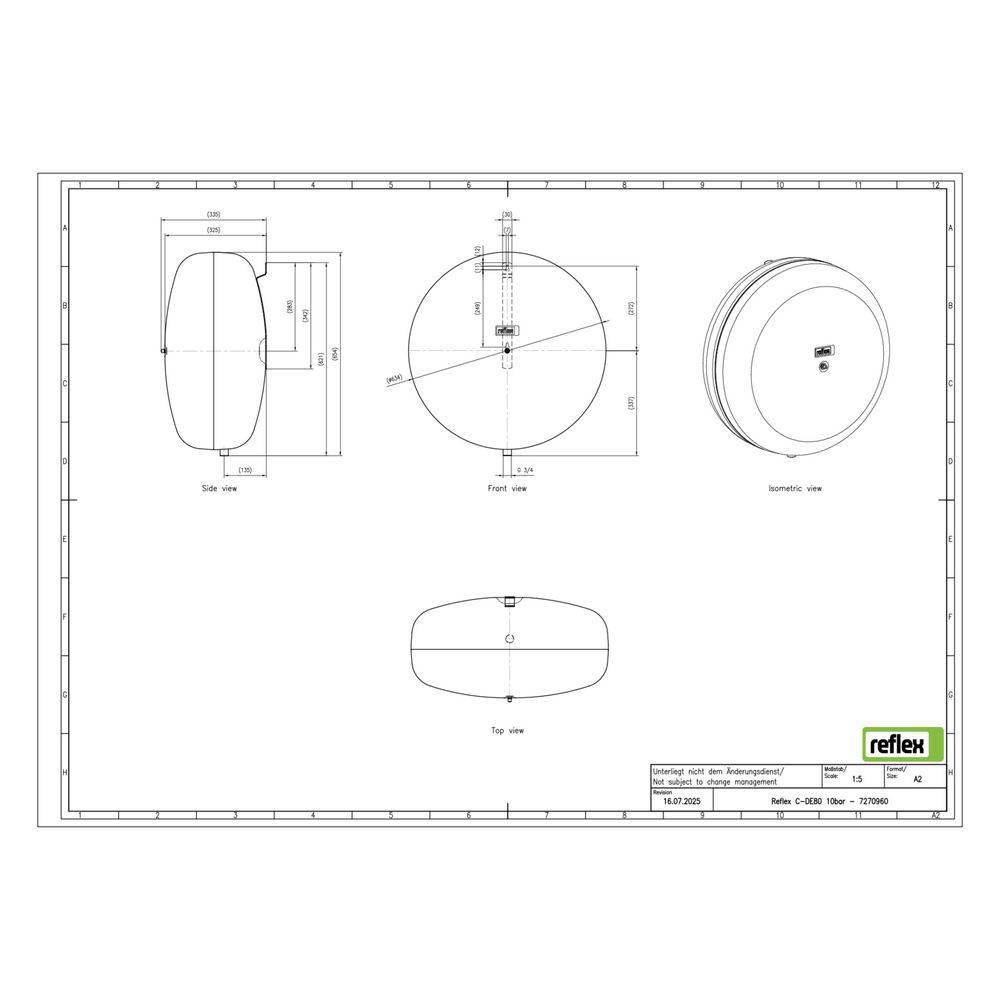

Das Gefäß hat eine Bauhöhe von 654 mm, einen Durchmesser von 634 mm und ein Kippmaß von 659 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 3/4 Zoll (20 mm), der Rohraußendurchmesser des Anschlusses liegt bei 26,9 mm. Das Gefäß ist für die vertikale Platzierung vorgesehen und verfügt über keinen integrierten Manometer, Sicherheitsventil oder Befestigungsmaterial.

Technische Daten

• Nennvolumen: 80 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau
• Bauhöhe: 654 mm
• Durchmesser: 634 mm
• Kippmaß: 659 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Glykol-Mischung: 50 %
• Platzierung: Vertikal

Das Reflex Refix C-DE Ausdehnungsgefäß MAG 80 bietet eine zuverlässige Trennung von Wasser- und Gasraum durch die hochwertige Butyl-Vollmembran und ist für vielfältige Heizungs- und Kühlanwendungen geeignet. Mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es die Anforderungen moderner Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen, und überzeugt durch korrosionsgeschützte Materialien sowie einen robusten Edelstahlanschluss.
