Beschreibung
Reflex Refix DD Ausdehnungsgefäß MAG 8, Nennvolumen 8l, 25 bar, durchströmt, inklusive T-Stück 3/4", Weiß
Der Reflex Refix DD Ausdehnungsgefäß MAG 8 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 8 Litern und einem maximalen Betriebsdruck von 25 bar. Das weiße Gefäß ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es erfüllt hohe hygienische Anforderungen gemäß DIN 1988 und ist mit einem Edelstahlanschluss sowie einem T-Stück 3/4" ausgestattet, das im Lieferumfang enthalten ist.
Wie sorgt das Refix DD für Hygiene und Sicherheit im Trinkwassersystem?
Das Refix DD Ausdehnungsgefäß ist durchströmt und verfügt über einen High-Flow-Durchströmungsstern, der eine kontinuierliche Wasserzirkulation ermöglicht. Die Membran besteht aus Butylkautschuk (IIR) und ist nicht austauschbar. Wasserberührende Teile sind korrosionsgeschützt und sowohl innen als auch außen nach KTW-A beschichtet, was den hohen Anforderungen an Trinkwasserhygiene nach DIN 1988 und der Elastomerleitlinie W 270 entspricht. Das Gefäß ist SVGW geprüft und zugelassen sowie nach DIN EN 13831 konstruiert und nach DIN 4807 T5 geprüft.
Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?
Das Refix DD 8 ist ausschließlich für Kaltwasseranlagen vorgesehen und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Es wird in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt, um Druckschwankungen auszugleichen und Wassereinsparungen zu unterstützen. Die Kombination mit der optional erhältlichen Flowjet Durchströmungsarmatur ist möglich, um die Durchströmung weiter zu optimieren.
Welche technischen Merkmale zeichnen das Refix DD 8 aus?

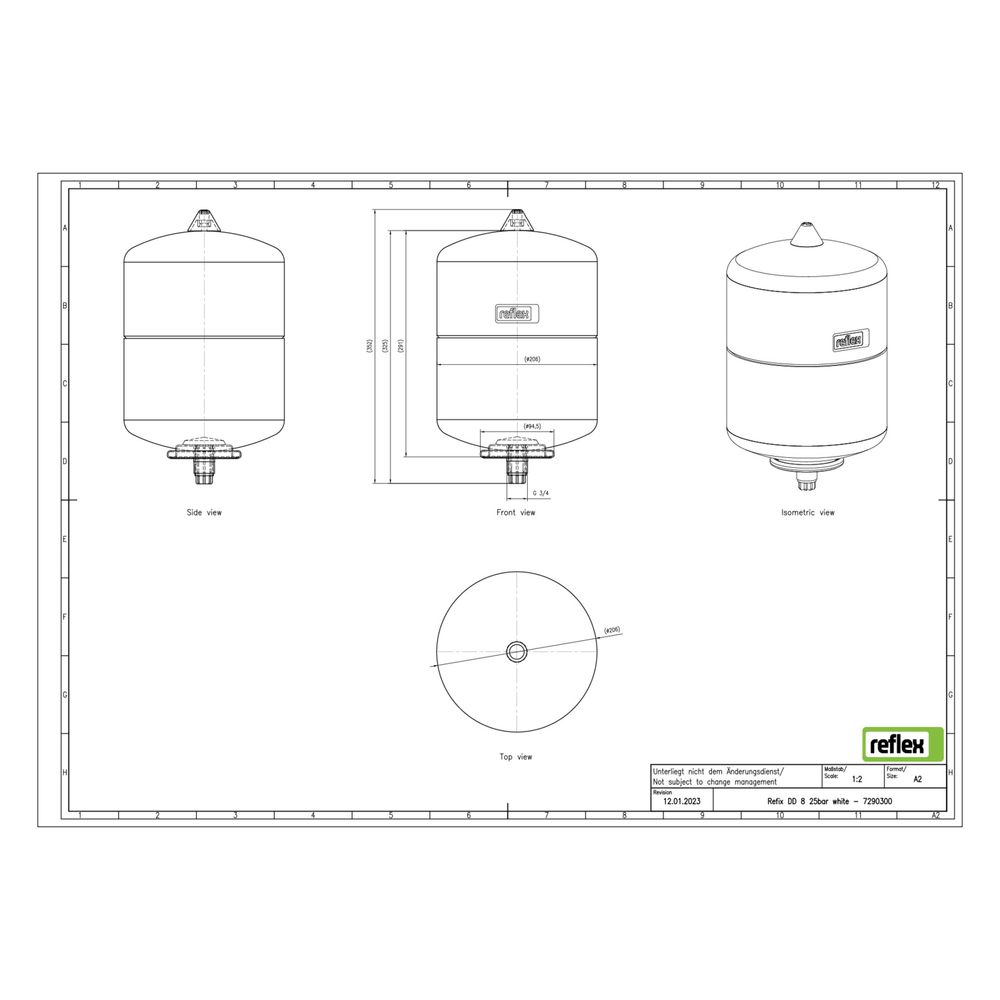

Das Gefäß verfügt über einen Edelstahlanschluss mit Außengewinde (metrisch) und einen Nenndurchmesser des Ausdehnungsanschlusses von 3/4 Zoll (20 mm). Die Bauhöhe beträgt 344 mm, der Durchmesser 206 mm und das Kippmaß 401 mm. Der Vordruck ist auf 4 bar eingestellt, und das Gefäß ist für eine Mediumtemperatur von -10 bis 70 °C ausgelegt. Es ist vertikal zu platzieren und verfügt über keine integrierten Füße oder Befestigungsmaterialien.
Technische Daten
- Nennvolumen: 8 l
- Maximaler Betriebsdruck: 25 bar
- Farbe: Weiß
- Bauhöhe: 344 mm
- Durchmesser: 206 mm
- Kippmaß: 401 mm
- Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
- Vordruck: 4 bar
- Mediumtemperatur: -10 bis 70 °C
- Membranmaterial: Butylkautschuk (IIR)
- Einsatzbereich: Kaltwasseranlagen
Das Reflex Refix DD Ausdehnungsgefäß MAG 8 bietet eine hygienische und zuverlässige Lösung zur Druckkompensation in Kaltwasseranlagen. Mit seinem Nennvolumen von 8 Litern und einem maximalen Betriebsdruck von 25 bar ist es optimal für Trinkwassererwärmungs- und Druckerhöhungsanlagen geeignet. Die Kombination aus korrosionsgeschützten Materialien und durchströmter Bauweise unterstützt die Einhaltung hoher Trinkwasserstandards und sorgt für eine lange Lebensdauer des Systems.
Lieferumfang
- 1x Reflex Refix DD Ausdehnungsgefäß MAG 8
- 1x T-Stück 3/4"
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DD |
| Hersteller-Produktgruppe | Refix DD |
| Hersteller-Artikelnummer | 7290300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7290300 |
| Bauhöhe | 344,00 |
| Durchmesser | 206,00 |
| EAN-13 | 4036705071683 |
| Farbe | weiß |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 3,9 kg |
| Kippmaß | 401,00 |
| Max Arbeitsdruck | 25,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
