Reflex Refix DE Ausdehnungsgefäß MAG 800, Nennvolumen 800l, 16 bar, tauschbare Membran, mit Füßen, Blau
Der Reflex Refix DE Ausdehnungsgefäß MAG 800 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Arbeitsdruck von 16 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.
Für welche Anwendungen ist das Refix DE 800 geeignet?
Das Refix DE 800 ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlöschanlagen, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen. Die korrosionsgeschützten wasserberührenden Teile und die langlebige Epoxidharzbeschichtung machen das Gefäß auch für Systeme mit erhöhten Korrosionsschutzanforderungen geeignet.
Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?
Das Gefäß ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß mit einer Vollmembran nach DIN EN 13831, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran aus Butylkautschuk (IIR) teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster und sorgt für eine zuverlässige Trennung der Medien.
Welche technischen Eigenschaften und Ausstattungsmerkmale bietet das Refix DE 800?
Das Ausdehnungsgefäß hat einen maximalen Arbeitsdruck von 16 bar und einen Vordruck von 2 bar. Es ist für eine Mediumtemperatur im Dauerbetrieb von -10 bis 70 °C ausgelegt und kann mit Frostschutzmittelzusätzen von 25 bis 50 % betrieben werden. Das Gefäß verfügt über einen Anschluss mit metrischem Außengewinde (1 1/2 Zoll) und ist vertikal mit Füßen aufstellbar. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, wobei bei diesem Modell kein Manometer integriert ist.
Welche Normen und Zulassungen gelten für das Refix DE 800?
Das Gefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Richtlinie für Druckgeräte 2014/68/EU. Es ist für den Einsatz in Wassersystemen zugelassen, die nicht der DIN 1988 unterliegen.

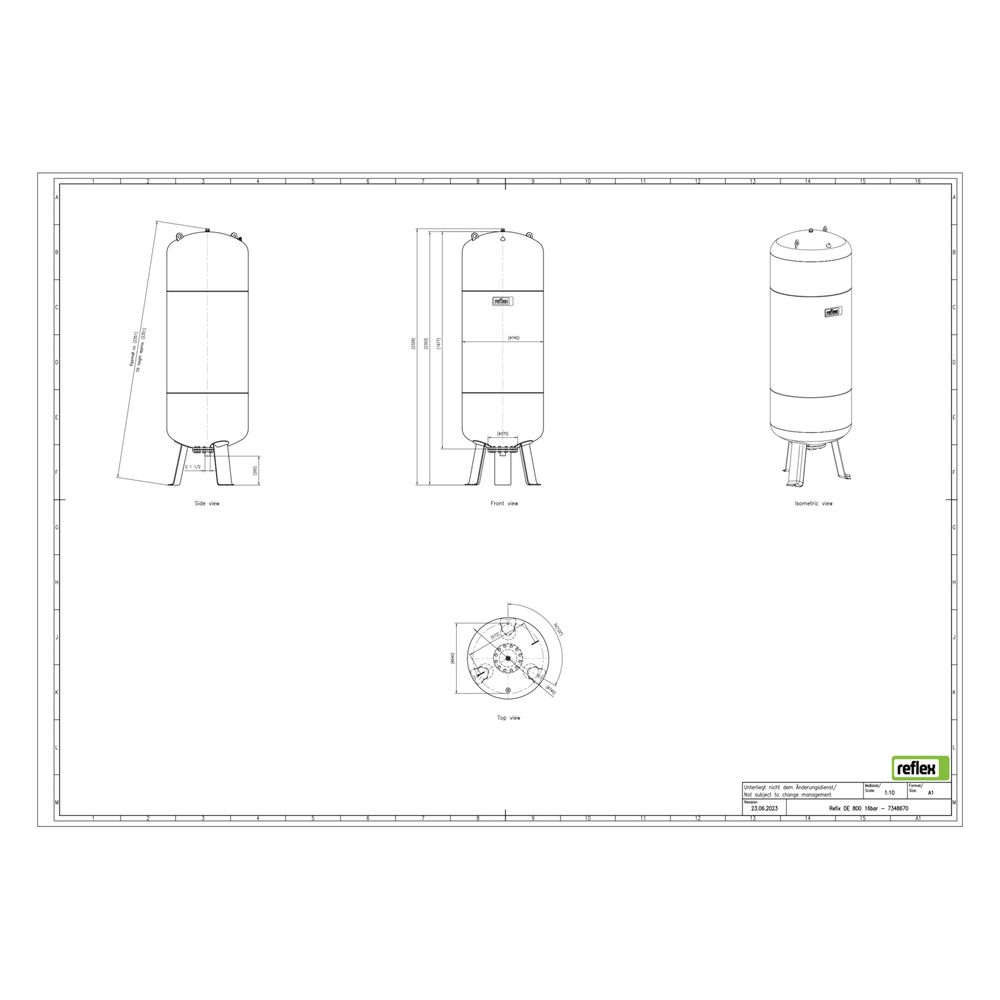

Technische Daten
- Nennvolumen: 800 l
- Maximaler Arbeitsdruck: 16 bar
- Vordruck: 2 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Membranwerkstoff: Butylkautschuk (IIR)
- Anschluss: Außengewinde metrisch, 1 1/2 Zoll (40 mm)
- Durchmesser: 740 mm
- Bauhöhe: 2.336 mm
- Kippmaß: 2.365 mm
- Farbe: Blau
- Aufstellung: Vertikal mit Füßen
- Maximaler Glykolanteil: 50 %
Das Reflex Refix DE Ausdehnungsgefäß MAG 800 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 800 Litern und einem maximalen Arbeitsdruck von 16 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet und überzeugt durch seine tauschbare Vollmembran und stabile Bauweise.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DE |
| Hersteller-Produktgruppe | Refix DE |
| Hersteller-Artikelnummer | 7348670 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7348670 |
| Bauhöhe | 2336,00 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705078194 |
| Farbe | blau |
| Geeignet für Kühlen | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 214 kg |
| Kippmaß | 2365,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/2 Zoll (40) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,30 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
