Reflex Refix DC Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 10 bar, Blau

Der Reflex Refix DC Ausdehnungsgefäß MAG 100 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 10 bar. Das blau lackierte Gefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen, wie Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Es verfügt über eine langlebige Epoxidharzbeschichtung und eine nicht tauschbare Halbmembran nach DIN EN 13831.

Für welche Anwendungen ist das Refix DC Ausdehnungsgefäß geeignet?

Das Refix DC Ausdehnungsgefäß ist für den Einsatz in Zentralheizungen, Kühlanlagen sowie in Wasserversorgungsanlagen vorgesehen, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Die Konstruktion mit einer nicht tauschbaren Halbmembran macht es besonders geeignet für Systeme, in denen ein nicht durchströmtes Membran-Druckausdehnungsgefäß erforderlich ist.

Welche technischen Merkmale zeichnen das Ausdehnungsgefäß aus?

Das Gefäß besitzt eine robuste Epoxidharzbeschichtung, die für eine lange Lebensdauer sorgt. Die Membran aus Butylkautschuk (IIR) teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Die Membran ist nicht austauschbar. Das Ausdehnungsgefäß ist vertikal aufstellbar und mit Füßen ausgestattet. Es verfügt über einen Anschluss mit metrischem Außengewinde und einem Nenndurchmesser von 1 Zoll (25 mm). Die maximale Glykol-Mischung beträgt 50 Prozent, die Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.

Welche Zulassungen und Normen gelten für das Refix DC?

Das Ausdehnungsgefäß entspricht der Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831 mit einer nicht tauschbaren Halbmembran ausgeführt. Die wasserberührenden Teile sind korrosionsgeschützt. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt von PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist.

Technische Daten

• Nennvolumen: 100 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: blau

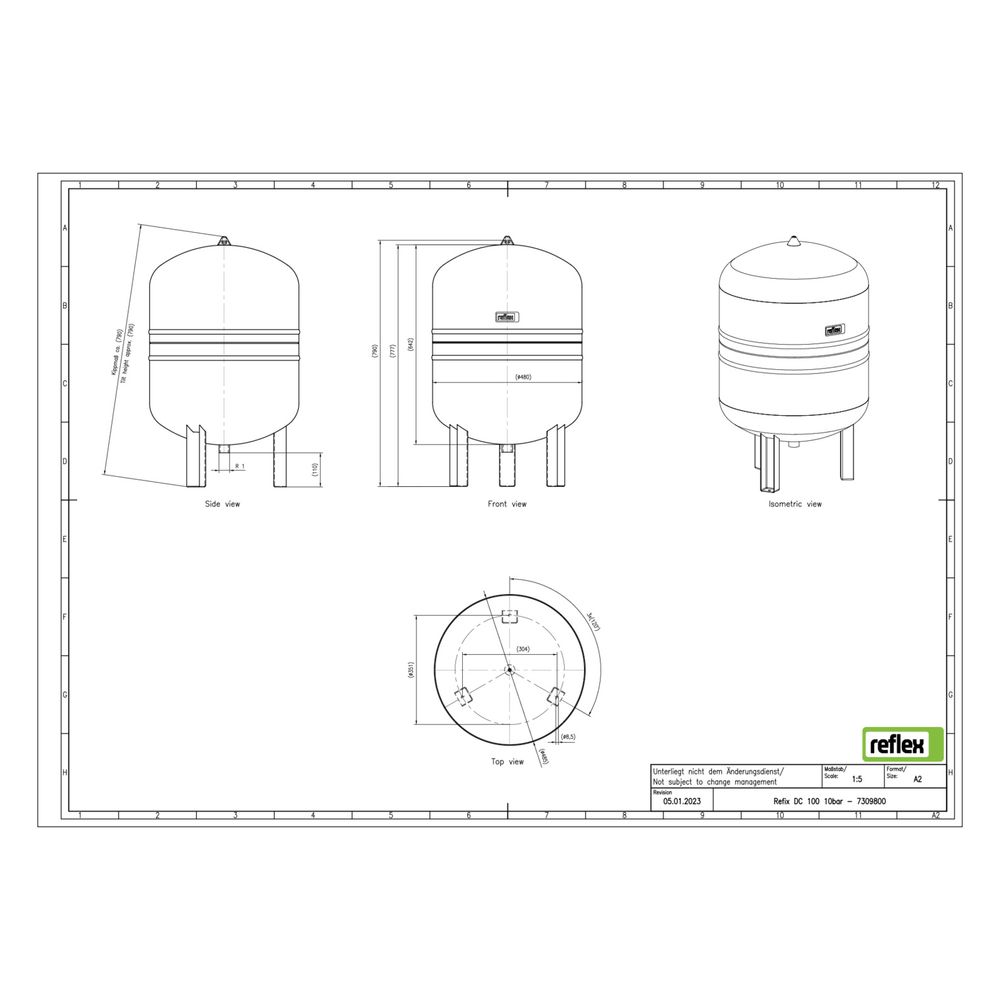

• Bauhöhe: 782 mm
• Durchmesser: 489 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Maximale Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Platzierung: vertikal
• Mit Füßen: ja

Das Reflex Refix DC Ausdehnungsgefäß MAG 100 bietet eine zuverlässige Lösung für Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen. Mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen in Heizungs- und Kühlanlagen geeignet. Die langlebige Epoxidharzbeschichtung und die korrosionsgeschützten wasserberührenden Teile sorgen für eine hohe Beständigkeit und Langlebigkeit.
