Reflex Refix DC Ausdehnungsgefäß MAG 50, Nennvolumen 50l, 10 bar, Blau

Das Reflex Refix DC Ausdehnungsgefäß MAG 50 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 50 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist in Blau gehalten und eignet sich für Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen, wie Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Das Gefäß ist für den vertikalen Einbau mit Füßen vorgesehen und verfügt über eine langlebige Epoxidharzbeschichtung sowie korrosionsgeschützte wasserberührende Teile.

Für welche Anwendungen ist das Reflex Refix DC Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht den Anforderungen der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist zudem für den Einsatz in Zentralheizungen und Kühlanlagen geeignet, wodurch es vielseitig in verschiedenen Haustechniksystemen verwendet werden kann.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß verfügt über eine nicht tauschbare Halbmembran aus Butylkautschuk (IIR) gemäß DIN EN 13831, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran ist fest eingebaut und nicht austauschbar. Die wasserberührenden Teile sind korrosionsgeschützt, und die Außenbeschichtung besteht aus langlebigem Epoxidharz, was die Lebensdauer des Gefäßes erhöht.

Welche technischen Eigenschaften und Anschlüsse bietet das Refix DC 50?

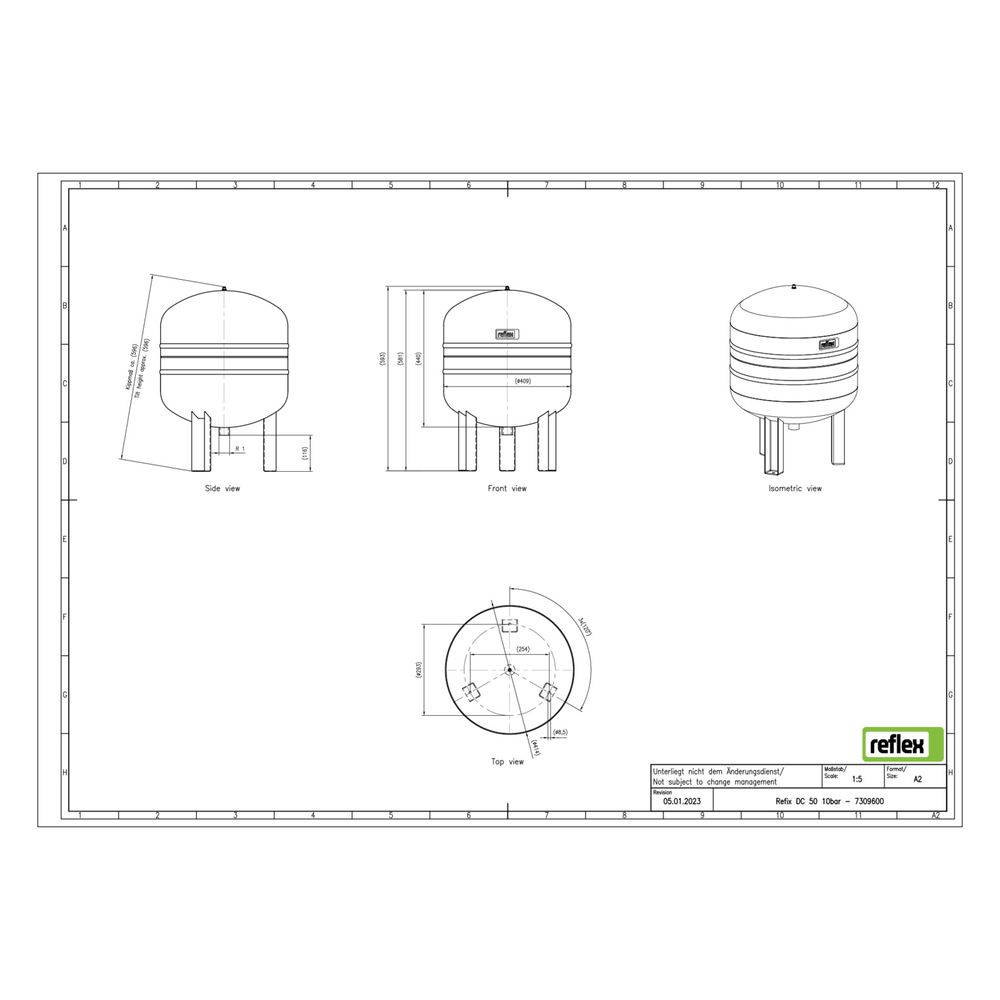

Das Ausdehnungsgefäß hat eine Bauhöhe von 588 mm und einen Durchmesser von 418 mm. Es ist für den vertikalen Einbau mit Füßen ausgestattet und verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Der Vordruck beträgt 4 bar, und das Gefäß ist für eine maximale Mediumtemperatur von -10 bis 70 °C ausgelegt. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet.

Welche Zulassungen und Richtlinien gelten für das Ausdehnungsgefäß?

Das Refix DC Ausdehnungsgefäß entspricht der Druckgeräterichtlinie 2014/68/EU und ist für den Einsatz in Wasserversorgungsanlagen zugelassen, die nicht der DIN 1988 unterliegen. Es besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 50 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau
• Bauhöhe: 588 mm
• Durchmesser: 418 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm) Nenndurchmesser
• Rohraußendurchmesser Anschluss: 33,7 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Platzierung: Vertikal mit Füßen

Das Reflex Refix DC Ausdehnungsgefäß MAG 50 bietet eine robuste und langlebige Lösung für Wasserversorgungsanlagen mit einem Nennvolumen von 50 Litern und einem maximalen Betriebsdruck von 10 bar. Die nicht tauschbare Halbmembran aus Butylkautschuk und die korrosionsgeschützten wasserberührenden Teile sorgen für eine zuverlässige Funktion in Heizungs- und Kühlanlagen sowie in Feuerlösch- und Betriebswassersystemen. Die kompakte Bauhöhe von 588 mm und der vertikale Einbau mit Füßen ermöglichen eine flexible Installation in verschiedenen Haustechniksystemen.
