Reflex Refix DD Ausdehnungsgefäß MAG 2, Nennvolumen 2l, 10 bar, durchströmt, inklusive T-Stück 3/4", Grün

Der Reflex Refix DD Ausdehnungsgefäß MAG 2 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 2 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und ausschließlich für Kaltwasserleitungen geeignet. Das grün lackierte Gefäß wird inklusive eines T-Stücks 3/4 Zoll geliefert.

Wie ist das Reflex Refix DD Ausdehnungsgefäß aufgebaut und welche Materialien werden verwendet?

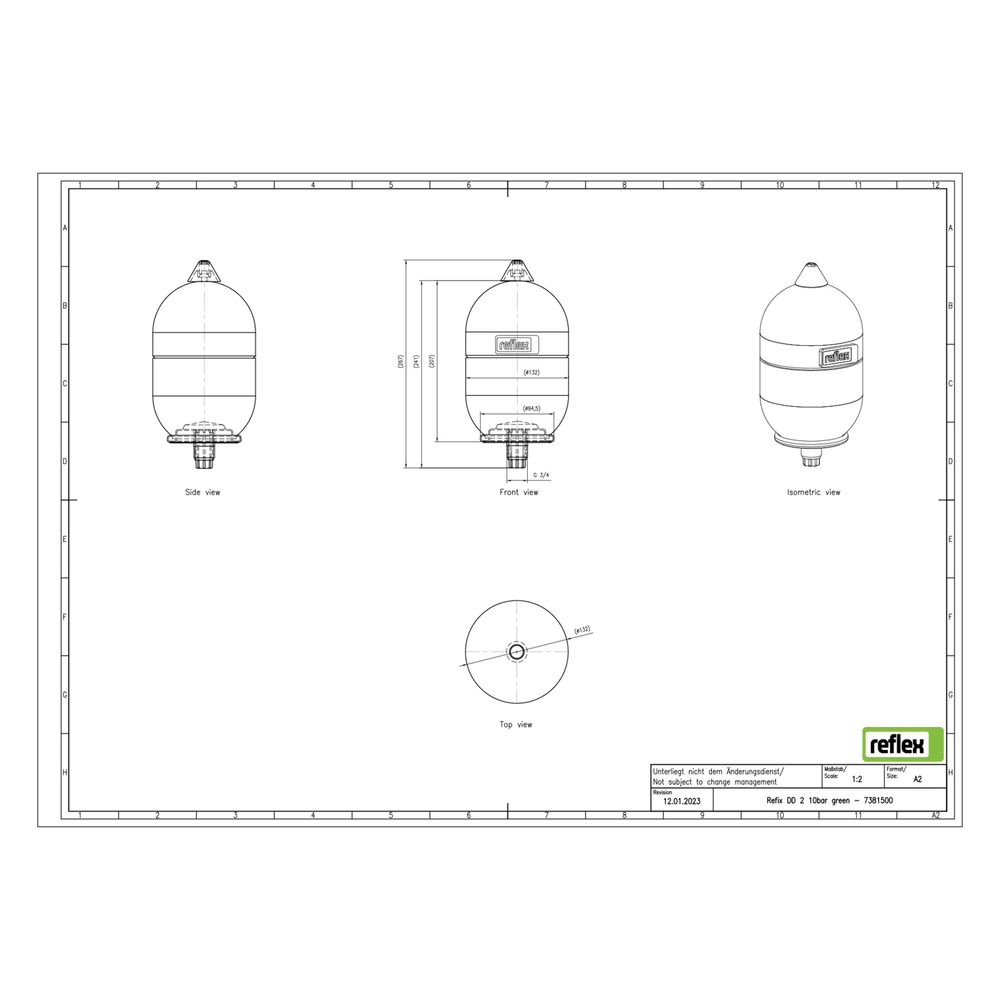

Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Anforderungen der Elastomerleitlinie sowie den Normen DIN EN 13831, DIN 4807 T5, KTW-C und W 270. Sowohl die Innen- als auch die Außenbeschichtung sind nach KTW-A ausgeführt, um Korrosionsschutz und Hygiene sicherzustellen. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Die Bauhöhe beträgt 269 mm, der Durchmesser 132 mm.

Wie wird die Durchströmung realisiert und welche Funktion erfüllt sie?

Die Durchströmung des Gefäßes wird mittels eines High-Flow-Durchströmungssterns ermöglicht, der zusammen mit dem beiliegenden T-Stück 3/4 Zoll die Wasserzirkulation sicherstellt. Diese Konstruktion unterstützt die Hygieneanforderungen, indem stehendes Wasser vermieden wird. Optional kann die Durchströmung mit der Flowjet Durchströmungsarmatur kombiniert werden, die jedoch nicht im Lieferumfang enthalten ist.

Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?

Das Reflex Refix DD ist für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen im Hausgebrauch vorgesehen. Es ist ausschließlich für Kaltwasserleitungen ausgelegt und unterstützt die Wassereinsparung in Verbindung mit Wassererwärmern. Das Gefäß ist nicht für Zentralheizungen oder Kühlanlagen geeignet und wird vertikal platziert.

Welche Betriebsparameter und Zulassungen sind zu beachten?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und hat einen Vordruck von 4 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist nicht mit einem Sicherheitsventil oder Manometer ausgestattet. Das Produkt ist SVGW geprüft und zugelassen sowie nach der Druckgeräterichtlinie 2014/68/EU zertifiziert.

Technische Daten

• Nennvolumen: 2 Liter
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 4 bar
• Bauhöhe: 269 mm
• Durchmesser: 132 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Farbe: Grün
• Platzierung: Vertikal
• Geeignet für: Kaltwasseranlagen

Das Reflex Refix DD Ausdehnungsgefäß MAG 2 bietet eine hygienische und korrosionsgeschützte Lösung für Kaltwasseranlagen mit einem Nennvolumen von 2 Litern und einem Betriebsdruck von bis zu 10 bar. Die durchströmte Bauweise mit High-Flow-Durchströmungsstern und die hochwertige Membran ermöglichen eine zuverlässige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen. Die kompakte Bauform und der mitgelieferte T-Stück-Anschluss erleichtern die Installation und Integration in bestehende Systeme.

Lieferumfang

• 1x Reflex Refix DD Ausdehnungsgefäß MAG 2
• 1x T-Stück 3/4 Zoll
