Reflex Refix DT Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 10 bar, Duo-Flansch DN 80

Der Reflex Refix DT Ausdehnungsgefäß MAG 100 mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 10 bar ist ein durchströmtes Membran-Druckausdehnungsgefäß, das speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Kaltwasserleitungen konzipiert ist. Es erfüllt hohe hygienische Anforderungen gemäß DIN 1988 und ist mit einer langlebigen Epoxidharzbeschichtung innen und außen nach KTW-A ausgestattet. Die Duo-Flanschanschlüsse DN 80 ermöglichen eine flexible und leistungsstarke Integration in Großanlagen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach den Normen DIN EN 13831, DIN 4807 T5, KTW-C und W 270 gefertigt und geprüft ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Die Außen- und Innenbeschichtung besteht aus einer langlebigen Epoxidharzbeschichtung, die den Anforderungen der KTW-A entspricht. Das Gehäuse ist grün lackiert und mit einem Duo-Flansch DN 80 mit Durchströmungseinrichtung ausgestattet.

Welche Funktionen und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Es verfügt über eine Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung oder alternativ einen Duo-Anschluss. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Das Ausdehnungsgefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen geeignet und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie der Normen DIN EN 13831, VDI 4708 und AD 2000.

Für welche Anwendungen und Einsatzbereiche ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist speziell für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Kaltwasserleitungen konzipiert. Es eignet sich für Großanlagen, bei denen hohe Anforderungen an Hygiene und Leistungsanpassung bestehen. Die Variantenvielfalt der Anschlüsse ermöglicht eine flexible Integration in unterschiedliche Systeme. Das Gefäß ist SVGW geprüft und zugelassen und erfüllt die Schweizer Richtlinie SWKI HE301-01 und SVTI für bestimmte Druck- und Volumenwerte.

Wie sind die Betriebsparameter und Montageeigenschaften des Ausdehnungsgefäßes?

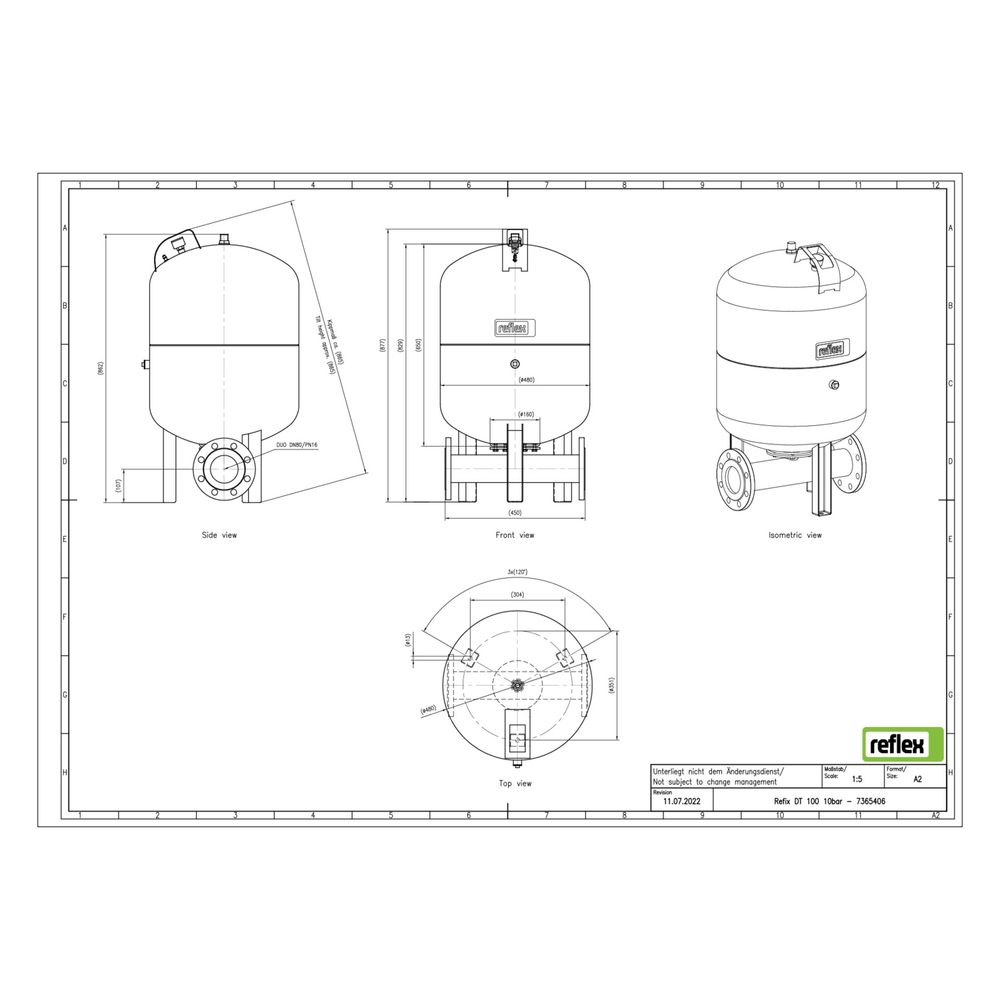

Das Gefäß ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und hat einen Vordruck von 4 bar. Die Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist für die vertikale Platzierung vorgesehen und verfügt über Füße zur sicheren Aufstellung. Der Anschluss erfolgt über Außengewinde (metrisch) mit einem Nenndurchmesser von DN 80 und einem Rohraußendurchmesser von 88,9 mm. Das Kippmaß beträgt 865 mm, die Bauhöhe 834 mm und der Durchmesser 480 mm.

Technische Daten

• Nennvolumen: 100 l
• Maximaler Betriebsdruck: 10 bar
• Vordruck: 4 bar
• Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
• Bauhöhe: 834 mm
• Durchmesser: 480 mm
• Kippmaß: 865 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Farbe: grün
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 100 überzeugt durch seine hygienische Bauweise, die robuste Membran und die flexible Anschlussgestaltung. Mit einem Nennvolumen von 100 Litern und einem Betriebsdruck von 10 bar ist es optimal für den Einsatz in Kaltwasseranlagen geeignet und bietet zuverlässige Druckausgleichsfunktion bei Trinkwassererwärmungs- und Wasserversorgungsanlagen.
