Reflex Refix DE Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 16 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 2000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 16 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Die Ausführung mit tauschbarer Vollmembran und korrosionsgeschützten wasserberührenden Teilen sorgt für eine lange Lebensdauer und hohe Betriebssicherheit.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent geeignet. Eine Verwendung in Zentralheizungen oder Kühlsystemen ist nicht vorgesehen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Gefäß ist mit einer nicht durchströmten Vollmembran aus Butylkautschuk (IIR) ausgestattet, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Die Konstruktion entspricht der Norm DIN EN 13831 und ist für den Einsatz mit Frostschutzmittelzusätzen von 25 bis 50 Prozent ausgelegt.

Welche Schutz- und Ausstattungsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß verfügt über eine langlebige Epoxidharzbeschichtung, die die wasserberührenden Teile vor Korrosion schützt. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht. Das Gefäß ist mit Füßen ausgestattet und für die vertikale Aufstellung vorgesehen. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von DN 65.

Welche technischen Eigenschaften und Betriebsparameter sind zu beachten?

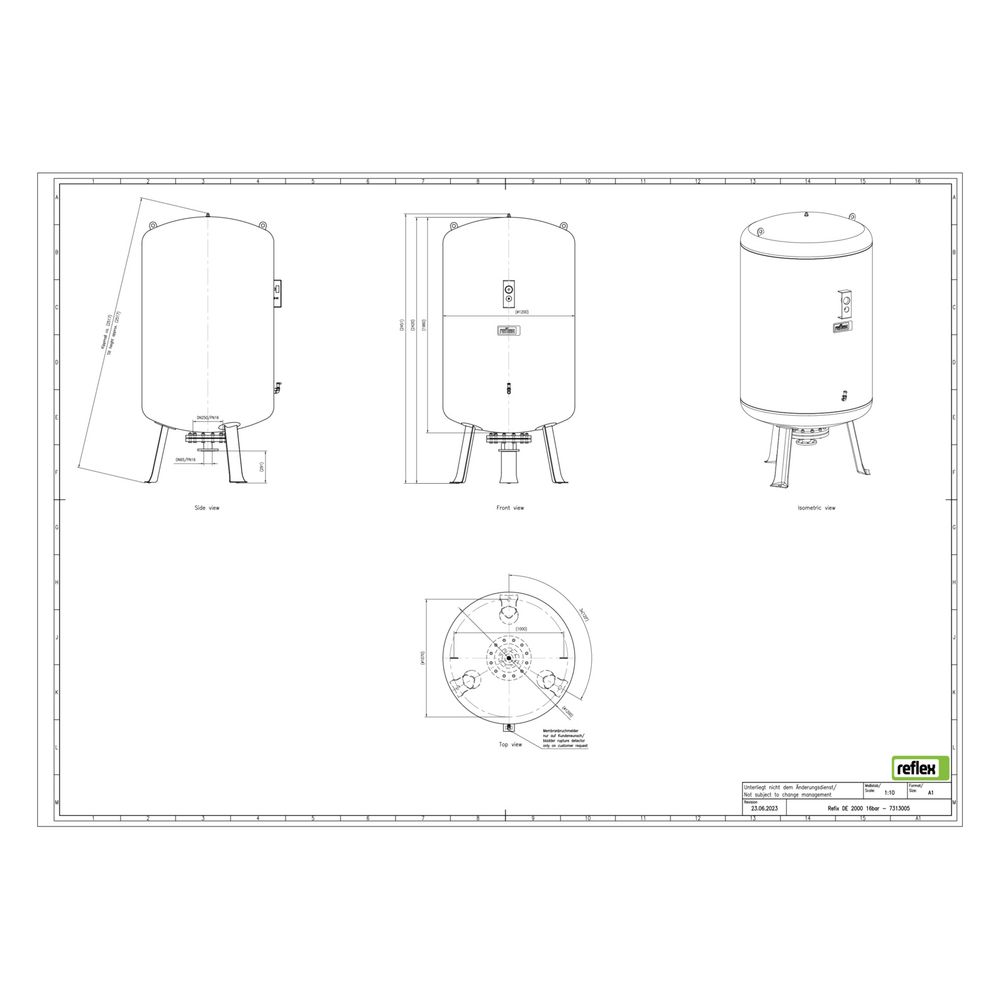

Das Refix DE Ausdehnungsgefäß hat eine Bauhöhe von 2455 mm, einen Durchmesser von 1200 mm und ein Kippmaß von 2516 mm. Der Vordruck ist auf 2 bar eingestellt, der maximale Arbeitsdruck beträgt 16 bar (Druckstufe PN 16). Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist nicht für den Einsatz in Zentralheizungen oder Kühlsystemen vorgesehen.

Technische Daten

• Nennvolumen: 2000 l
• Maximaler Betriebsdruck: 16 bar
• Farbe: blau
• Bauhöhe: 2455 mm
• Durchmesser: 1200 mm
• Kippmaß: 2516 mm
• Anschluss: Außengewinde (metrisch), DN 65
• Membranmaterial: Butylkautschuk (IIR), tauschbar ab 50 l
• Vordruck: 2 bar
• Mediumtemperatur: -10 bis 70 °C
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DE Ausdehnungsgefäß MAG 2000 bietet eine langlebige und zuverlässige Lösung für Wassersysteme mit erhöhten Korrosionsschutzanforderungen. Die tauschbare Vollmembran, der maximale Betriebsdruck von 16 bar und das große Nennvolumen von 2000 Litern machen es zu einer robusten Komponente für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen.
