Reflex Longtherm Plattenwärmetauscher RMB-22-50, gelötet, 50 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-22-50 ist ein gelöteter, eingängiger Wärmetauscher mit 50 Edelstahlplatten und einem Außengewindeanschluss G 3/4". Er ist ausgelegt für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar, was ihn für Heizungs- und Kühlkreisläufe mit kompakter Bauweise geeignet macht.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die robuste Verbindung der Edelstahlplatten durch das spezielle Lötverfahren sorgt für hohe Stabilität und dauerhafte Dichtigkeit unter diesen Bedingungen.

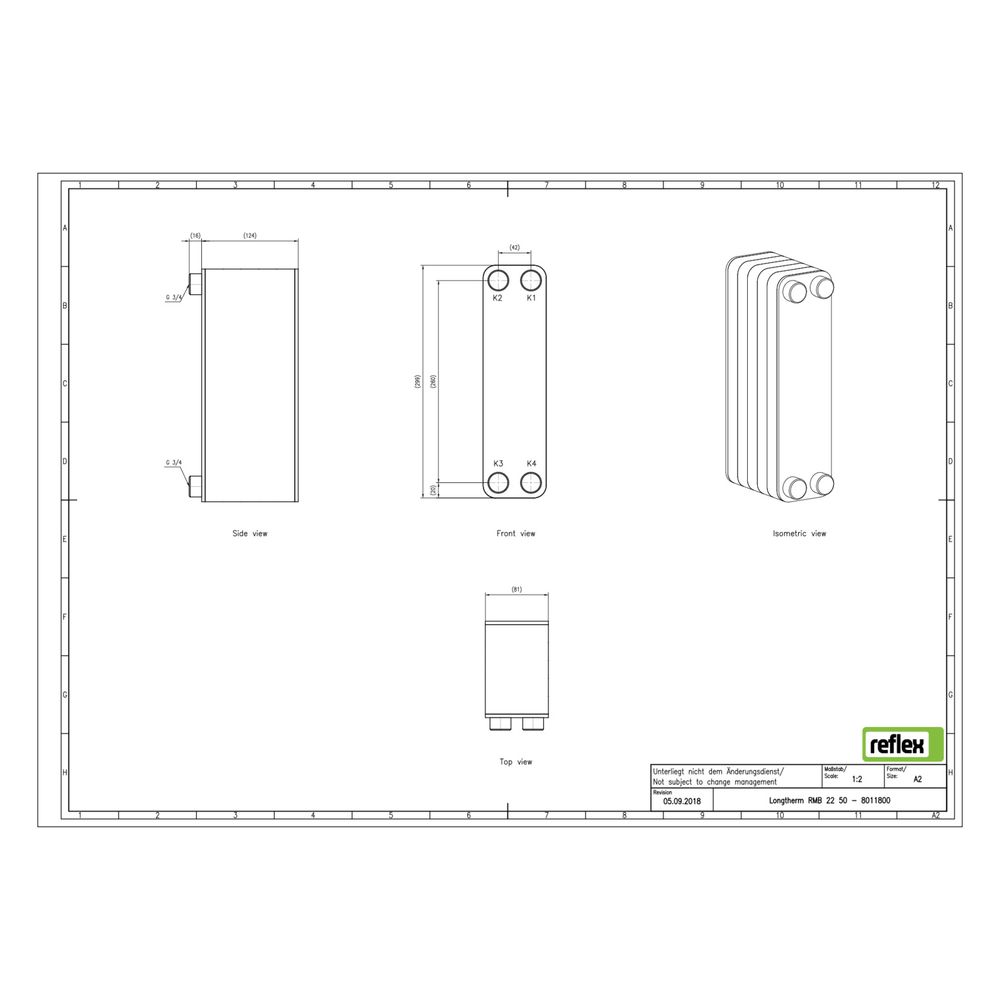

Welche Anschlussarten und Maße hat der Reflex Longtherm RMB-22-50?
Der Wärmetauscher verfügt über einen primären Außengewindeanschluss G 3/4" mit einem Mittenabstand der Anschlüsse von 42 mm. Die Baulänge beträgt 81 mm, die Bauhöhe 299 mm und die Bautiefe 124 mm. Das Gerät ist für den Einbau mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschluss: Außengewinde G 3/4"
- Mittenabstand Anschlüsse: 42 mm
- Baulänge: 81 mm
- Bauhöhe: 299 mm
- Bautiefe: 124 mm
- Dämmschale: geeignet, nicht enthalten
Der Reflex Longtherm Plattenwärmetauscher RMB-22-50 bietet eine kompakte und stabile Lösung für den effizienten Wärmeaustausch bei hohen Temperaturen und Drücken. Mit 50 gelöteten Edelstahlplatten und einem robusten Kupferlotanschluss ist er für vielfältige Heizungs- und Kühlanwendungen geeignet und überzeugt durch seine langlebige Bauweise und präzise Verarbeitung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8011800 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8011800 |
| Ausführung | gelötet |
| Bauhöhe | 299,00 |
| Baulänge | 81,00 |
| Bautiefe | 124,00 |
| EAN-13 | 4036705178290 |
| Geeignet für Dämmschale | ja |
| Gewicht | 4,59 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
