Beschreibung
Reflex SU Kappenventil G 1" x G 1"
Der Reflex SU Kappenventil G 1" x G 1" ist ein speziell für Membran-Druckausdehnungsgefäße in geschlossenen Heizungs- und Kühlwasseranlagen konzipiertes Zubehörteil. Es zeichnet sich durch eine sichere Absperrung gegen unbeabsichtigtes Schließen sowie eine Entleerung gemäß DIN EN 12828 aus. Das Kappenventil ist Teil der SU Schnellkupplung Serie von Reflex und eignet sich für den Einsatz in Systemen mit einem Betriebsüberdruck von bis zu 10 bar und einer maximalen Betriebstemperatur von 120 °C.
Welche Funktion erfüllt das Reflex SU Kappenventil?
Das Kappenventil dient der sicheren Absperrung und Entleerung von Membran-Druckausdehnungsgefäßen in Heizungs- und Kühlwasseranlagen. Es verhindert unbeabsichtigtes Schließen durch eine spezielle Sicherung und ermöglicht eine kontrollierte Entleerung entsprechend der Norm DIN EN 12828. Dadurch unterstützt es die Wartung und den sicheren Betrieb der Anlagen.
Wie ist das Kappenventil konstruiert und angeschlossen?

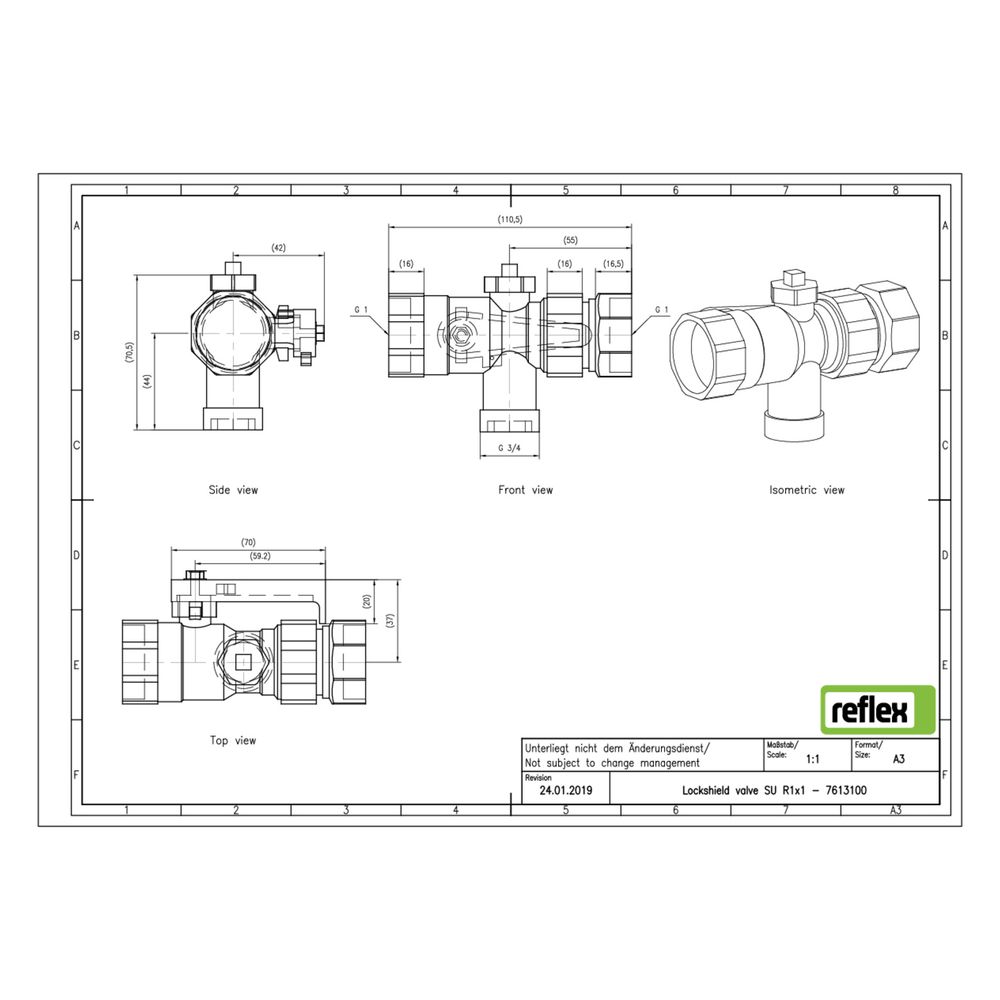

Das Ventil verfügt über eine rechtwinklige Ausführung mit einem Anschlussgewinde R 1" (25,40 mm Rohraußendurchmesser). Es ist für den Einsatz in Systemen mit einem maximalen Betriebsdruck von 10 bar ausgelegt und kann Temperaturen bis zu 120 °C standhalten. Das Gewicht des Ventils beträgt 0,57 kg, was eine kompakte und robuste Bauweise widerspiegelt.
Für welche Anwendungen ist das Kappenventil geeignet?
Das Reflex SU Kappenventil ist für den Einsatz in geschlossenen Heizungs- und Kühlwasseranlagen vorgesehen, insbesondere zur Absperrung und Entleerung von Membran-Druckausdehnungsgefäßen. Es ist ein wichtiges Zubehörteil für die sichere und normgerechte Installation und Wartung solcher Anlagen.
Technische Daten
- Typ: SU R 1" x 1"
- Anschluss: R 1" (25,40 mm Rohraußendurchmesser)
- Maximale Betriebstemperatur: 120 °C
- Maximaler Betriebsüberdruck: 10 bar
- Gewicht: 0,57 kg
- Ausführung: Rechtwinklig
- Plombierbar: Nein
Das Reflex SU Kappenventil G 1" x G 1" bietet eine sichere und normgerechte Lösung zur Absperrung und Entleerung von Membran-Druckausdehnungsgefäßen in Heizungs- und Kühlwasseranlagen. Mit seiner robusten Bauweise, der rechtwinkligen Ausführung und der Eignung für Betriebsdrücke bis 10 bar und Temperaturen bis 120 °C unterstützt es eine zuverlässige und sichere Anlagenfunktion.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | SU Schnellkupplung |
| Hersteller-Produktgruppe | SU Schnellkupplung |
| Hersteller-Artikelnummer | 7613100 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7613100 |
| EAN-13 | 4036705008115 |
| Gewicht | 0,6 kg |
| Max Arbeitsdruck | 10,00 |
| Plombierbar | nein |
| Rechtwinklige Ausführung | ja |
| Rohraußendurchmesser Anschluss 1 | 25,40 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
