Reflex Refix C-DE Ausdehnungsgefäß MAG 8, Nennvolumen 8l, 10 bar, Diskusform, Edelstahl-Anschluss, Blau

Der Reflex Refix C-DE Ausdehnungsgefäß MAG 8 mit einem Nennvolumen von 8 Litern und einem maximalen Arbeitsdruck von 10 bar ist ein vertikales Membran-Druckausdehnungsgefäß in Diskusform. Es verfügt über einen Edelstahl-Gewindeanschluss und ist speziell für Heizungs-, Wärmepumpen-, Kühlungs- und Solaranwendungen sowie Betriebswasseranwendungen geeignet, die nicht den Anforderungen der DIN 1988 unterliegen. Die blaue Ausführung ist für den Einsatz mit Frostschutzmittelzusätzen von 25 bis 50 Prozent ausgelegt.

Für welche Anwendungen ist das Reflex Refix C-DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen, wie beispielsweise Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Es eignet sich sowohl für Zentralheizungen als auch für Kühlanwendungen. Die Zulassung erfolgt gemäß der EU-Druckgeräterichtlinie 2014/68/EU, und die Konstruktion entspricht der Norm DIN EN 13831.

Wie ist das Ausdehnungsgefäß aufgebaut und welche Materialien werden verwendet?

Das Gefäß besitzt eine nicht tauschbare Butyl-Vollmembran (IIR), die den Wasserraum zuverlässig von der statischen Gasfüllung trennt. Die Membran ist nicht durchströmt, was bedeutet, dass das Medium nicht direkt durch die Membran fließt. Die wasserberührenden Teile sind korrosionsgeschützt, und das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen. Der Anschluss erfolgt über ein metrisches Außengewinde aus Edelstahl mit einem Nenndurchmesser von 1/2 Zoll (15 mm) und einem Rohraußendurchmesser von 21,3 mm.

Welche technischen Eigenschaften und Betriebsbedingungen sind zu beachten?

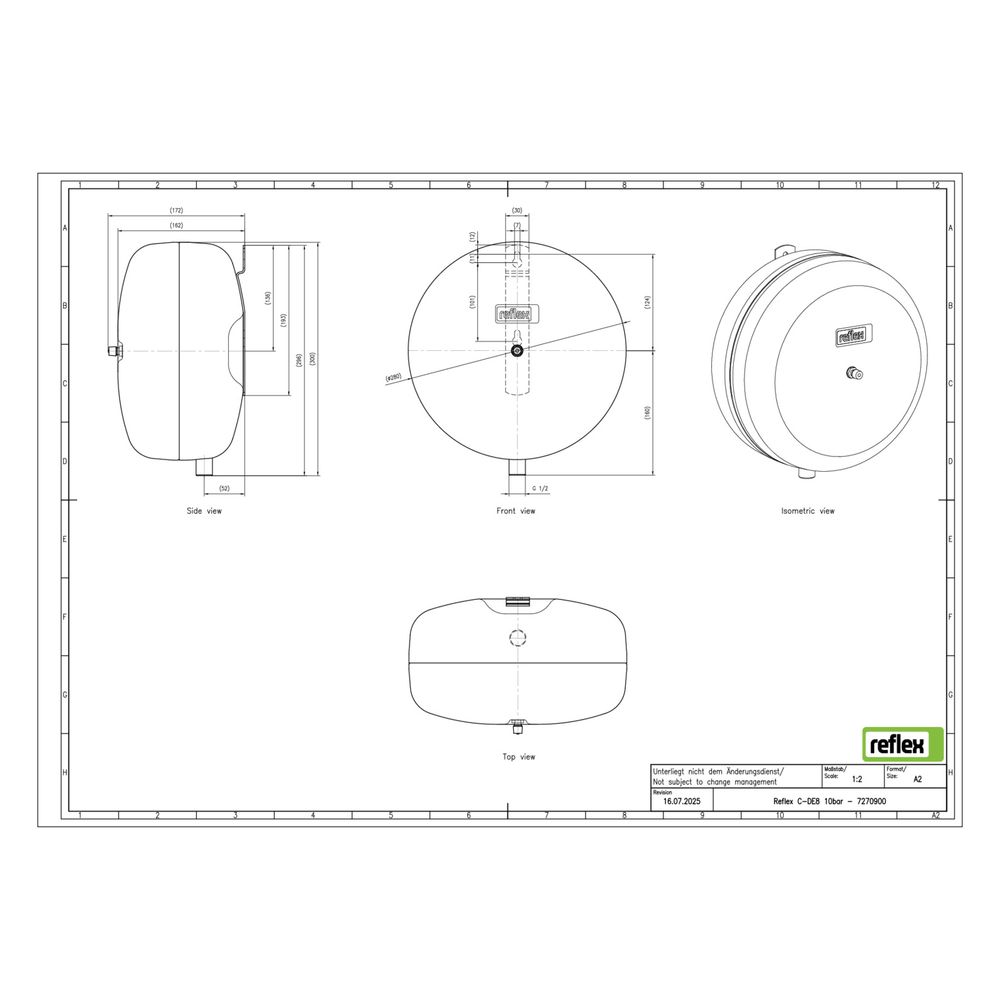

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und hat einen Vordruck von 4 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist für den Einsatz mit Glykol-Mischungen bis zu 50 Prozent geeignet. Die Bauhöhe beträgt 300 mm, der Durchmesser 280 mm, und das Kippmaß liegt bei 307 mm. Das Gefäß ist vertikal zu platzieren und verfügt über keine integrierten Füße, Sicherheitsventile oder Manometer.

Technische Daten

• Nennvolumen: 8 l
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Maximaler Glykol-Anteil: 50 %
• Bauhöhe: 300 mm
• Durchmesser: 280 mm
• Kippmaß: 307 mm
• Anschluss: Außengewinde Edelstahl, 1/2 Zoll (15 mm), Rohraußendurchmesser 21,3 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Farbe: Blau

Das Reflex Refix C-DE Ausdehnungsgefäß MAG 8 bietet eine zuverlässige Trennung von Wasser- und Gasraum durch die hochwertige Butyl-Vollmembran und ist für vielfältige Heizungs- und Kühlanwendungen geeignet. Mit einem Nennvolumen von 8 Litern und einem maximalen Arbeitsdruck von 10 bar erfüllt es die Anforderungen an moderne Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen.
