Reflex Refix DD Ausdehnungsgefäß MAG 8, Nennvolumen 8l, 16 bar, durchströmt, inklusive T-Stück 3/4", Grün

Der Reflex Refix DD Ausdehnungsgefäß MAG 8 mit einem Nennvolumen von 8 Litern und einem maximalen Betriebsdruck von 16 bar ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß für Kaltwasseranlagen. Es eignet sich insbesondere für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen im Hausgebrauch. Das grüne Gefäß ist mit einem Edelstahlanschluss und einem T-Stück 3/4" ausgestattet, das im Lieferumfang enthalten ist, und erfüllt hohe hygienische Anforderungen gemäß DIN 1988.

Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Refix DD Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und wurde gemäß DIN 4807 T5 geprüft. Es verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die den Wasser- und Gasraum trennt und den Druckpuffer bildet. Die Membran entspricht den Anforderungen der Elastomerleitlinie sowie den Prüfstandards KTW-C und W 270. Sowohl die Innen- als auch die Außenbeschichtung des Gefäßes sind nach KTW-A ausgeführt, um Korrosionsschutz und Hygiene sicherzustellen. Das Gefäß entspricht der Druckgeräterichtlinie 2014/68/EU.

Wie funktioniert die Durchströmung und welche Vorteile bietet sie?

Das Ausdehnungsgefäß ist durchströmt und nutzt einen High-Flow-Durchströmungsstern in Kombination mit dem beiliegenden T-Stück 3/4" zur Realisierung der Durchströmung. Diese Konstruktion sorgt für eine kontinuierliche Wasserzirkulation durch das Gefäß, was hygienische Bedingungen verbessert und die Ansammlung von Stagnationswasser verhindert. Die wasserberührenden Teile sind korrosionsgeschützt, was die Langlebigkeit und Betriebssicherheit erhöht.

Für welche Anwendungen und Medien ist das Gefäß geeignet?

Das Refix DD 8 ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und nicht für Warmwasser- oder Kühlanwendungen geeignet. Es ist speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen -10 und 70 °C. Das Gefäß ist nicht für den Einsatz in Zentralheizungen geeignet und enthält keine Glykolmischung.

Welche Anschluss- und Montageeigenschaften hat das Ausdehnungsgefäß?

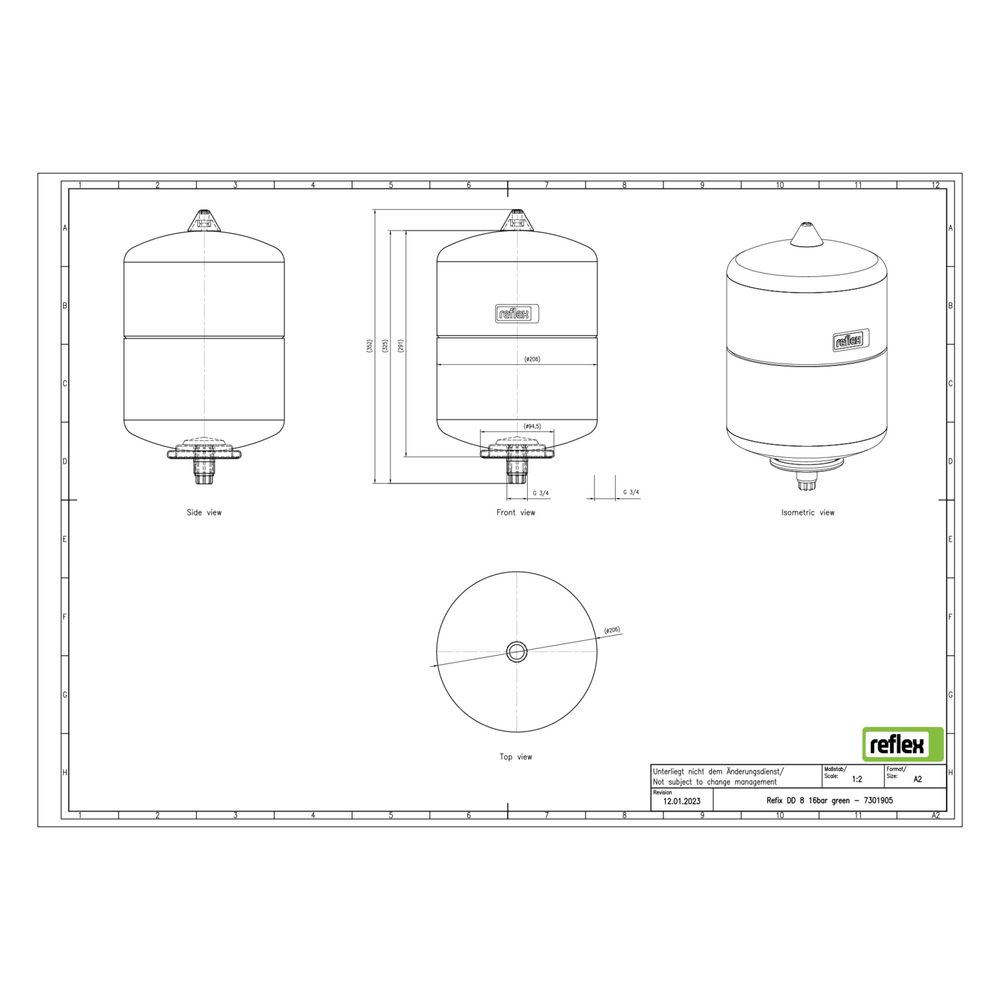

Das Gefäß verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Es ist für die vertikale Platzierung vorgesehen und besitzt keine Füße oder feste Wandstütze. Befestigungsmaterial ist nicht im Lieferumfang enthalten. Das Kippmaß beträgt 402 mm, die Bauhöhe 345 mm und der Durchmesser 206 mm.

Technische Daten

• Nennvolumen: 8 l
• Maximaler Betriebsdruck: 16 bar
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Bauhöhe: 345 mm
• Durchmesser: 206 mm
• Kippmaß: 402 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Farbe: grün

Das Reflex Refix DD Ausdehnungsgefäß MAG 8 bietet eine hygienische und korrosionsgeschützte Lösung für Kaltwasseranlagen mit einem Nennvolumen von 8 Litern und einem Betriebsdruck von bis zu 16 bar. Die durchströmte Bauweise mit Edelstahlanschluss und das im Lieferumfang enthaltene T-Stück 3/4" sorgen für eine sichere und effiziente Druckpufferung in Trinkwassererwärmungs- und Druckerhöhungsanlagen.

Lieferumfang

• 1x Reflex Refix DD Ausdehnungsgefäß MAG 8
• 1x T-Stück 3/4"
