Reflex Refix DC Ausdehnungsgefäß MAG 25, Nennvolumen 25l, 10 bar, Blau

Der Reflex Refix DC Ausdehnungsgefäß MAG 25 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich für Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen, wie Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Das Gefäß ist in Blau ausgeführt und verfügt über eine langlebige Epoxidharzbeschichtung sowie korrosionsgeschützte, wasserberührende Teile.

Für welche Anwendungen ist das Refix DC Ausdehnungsgefäß geeignet?

Das Refix DC Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlanwendungen geeignet. Die Ausführung mit einer nicht tauschbaren Halbmembran nach DIN EN 13831 sorgt für eine zuverlässige Trennung von Wasser- und Gasraum.

Welche technischen Merkmale zeichnen das Refix DC 25 aus?

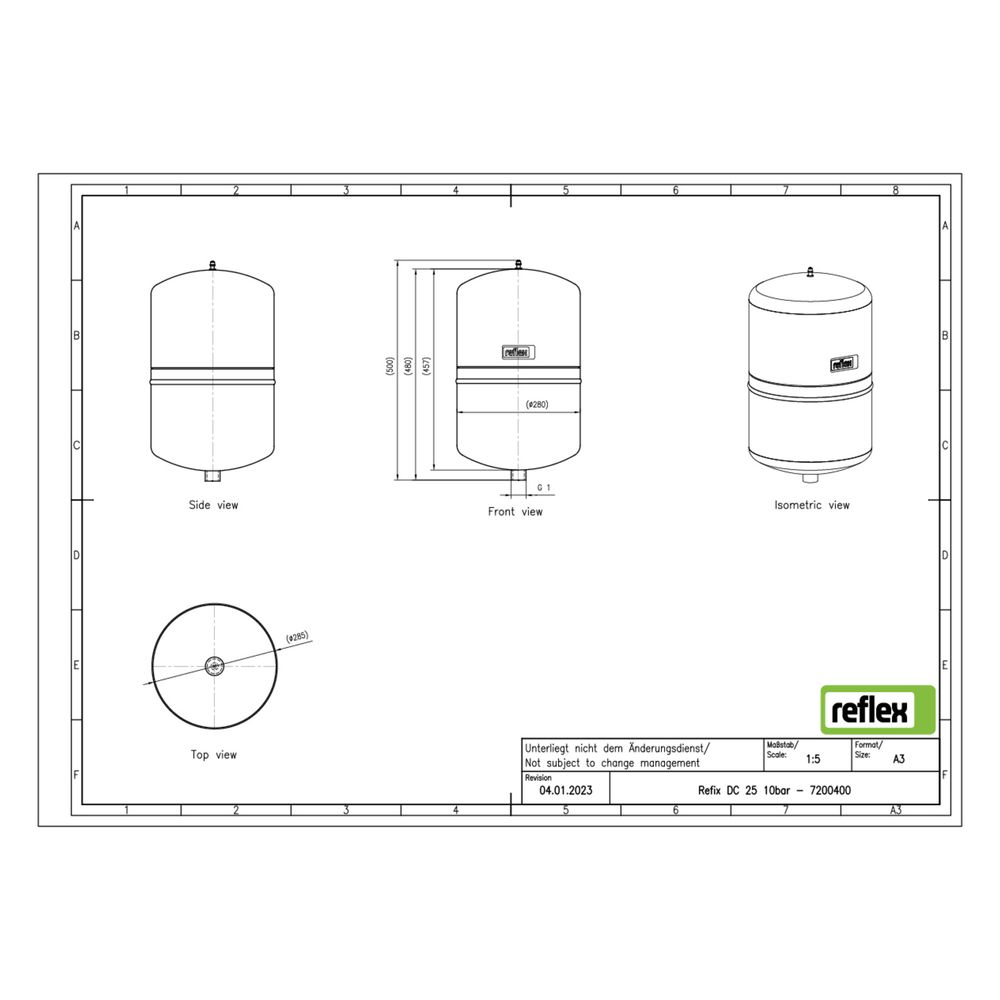

Das Ausdehnungsgefäß besitzt eine Bauhöhe von 510 mm und einen Durchmesser von 289 mm. Es ist vertikal mit Füßen zur sicheren Aufstellung ausgelegt. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Die Membran besteht aus Butylkautschuk (IIR) und ist nicht austauschbar. Das Gefäß ist für eine maximale Glykol-Mischung von 50 Prozent geeignet und kann bei Mediumtemperaturen von -10 bis 70 °C eingesetzt werden. Der Vordruck beträgt 2 bar.

Welche Schutz- und Zulassungsmerkmale besitzt das Ausdehnungsgefäß?

Das Refix DC Ausdehnungsgefäß ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Die Epoxidharzbeschichtung sorgt für eine langlebige Schutzschicht gegen Korrosion. Die wasserberührenden Teile sind ebenfalls korrosionsgeschützt. Aufgrund der Bauart mit nicht tauschbarer Halbmembran ist das Gefäß für bestimmte Anwendungen bewilligungsfrei gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist.

Technische Daten

• Nennvolumen: 25 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau
• Bauhöhe: 510 mm
• Durchmesser: 289 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Membranmaterial: Butylkautschuk (IIR)
• Maximale Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Vordruck: 2 bar

Das Reflex Refix DC Ausdehnungsgefäß MAG 25 bietet eine robuste und langlebige Lösung für spezielle Wasserversorgungsanlagen mit einem Nennvolumen von 25 Litern und einem maximalen Arbeitsdruck von 10 bar. Die Kombination aus korrosionsgeschützten Bauteilen, langlebiger Epoxidharzbeschichtung und der nicht tauschbaren Halbmembran sorgt für eine zuverlässige Funktion in den vorgesehenen Einsatzbereichen.
