Reflex Longtherm Plattenwärmetauscher RLB-235-2-270, gelötet, 270 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-270 ist ein gelöteter, zweigängiger Wärmetauscher mit 270 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in der Wärmeübertragung, beispielsweise in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung sorgt für hohe Stabilität und Langlebigkeit.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig hoher mechanischer Festigkeit.
Welche Kanalformen sind im Wärmetauscher integriert?
Der Longtherm Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Betrieb.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Das spezielle Lötverfahren sichert die dauerhafte Verbindung der Platten und ermöglicht den Einsatz bei hohen Temperaturen bis 230 °C. Der zulässige maximale Betriebsdruck beträgt 25 bar. Die Ausführung mit DIN-Flanschanschluss entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU.

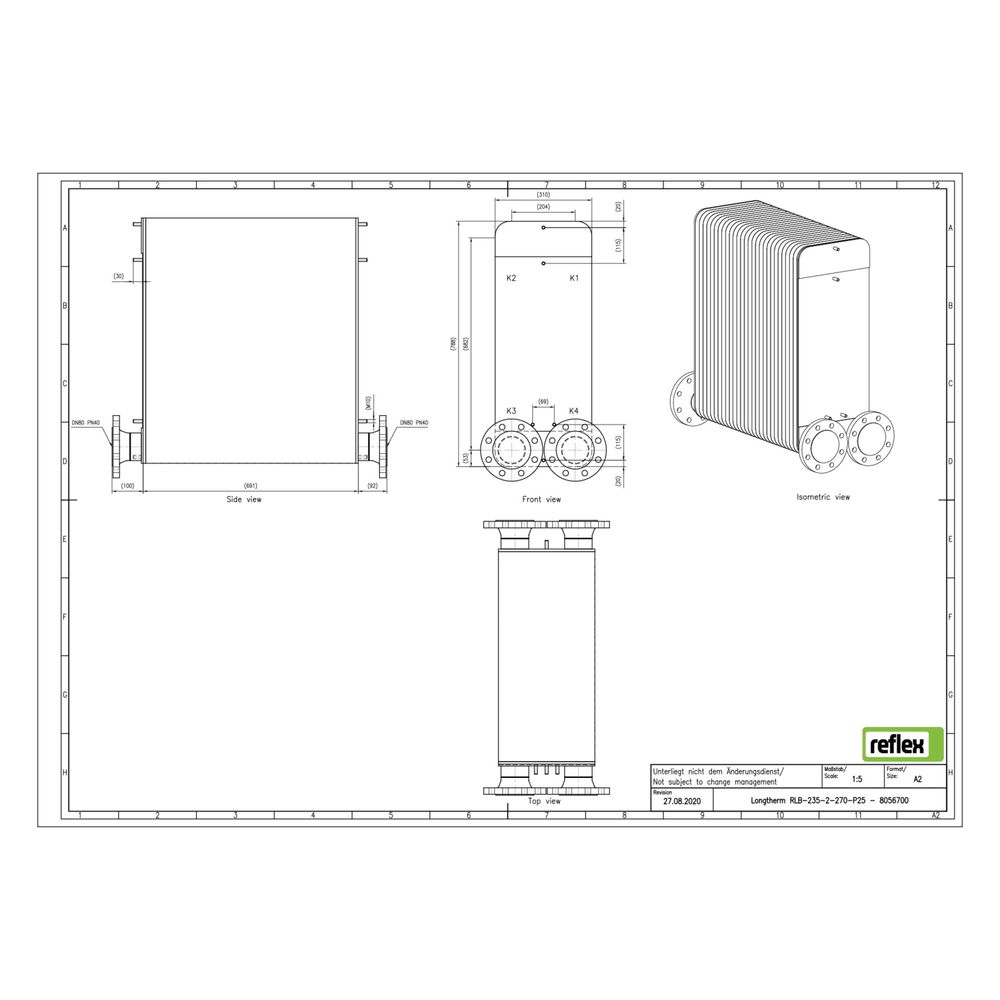

Welche Abmessungen und Anschlussdetails sind relevant?
Der Plattenwärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 673 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für den Nenndurchmesser DN 80. Eine Dämmschale ist nicht integriert, der Wärmetauscher ist jedoch für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 270
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 673 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-270 überzeugt durch seine robuste Bauweise mit 270 gelöteten Edelstahlplatten und Kupferlotverbindung. Er ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt und bietet damit eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Die präzisen Abmessungen und der DIN-Flanschanschluss erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8056700 |
| Hersteller | Reflex |
| Anzahl der Platten | 270,00 |
| Artikelnummer | REFLEX-8056700 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 673,00 |
| EAN-13 | 4036705220128 |
| Geeignet für Dämmschale | ja |
| Gewicht | 285,59 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
