Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-51-100, geschraubt, 100 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-51-100 ist ein geschraubter Wärmetauscher mit 100 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine robuste und wartungsfreundliche Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Bauweise ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete flexibel an veränderte Leistungsanforderungen angepasst werden. Dies macht ihn besonders geeignet für Anwendungen mit sehr hohen Leistungsbereichen und geringen Temperaturdifferenzen.
Welche Materialien und Zulassungen sind vorhanden?
Der Wärmetauscher ist aus rostfreiem Stahl gefertigt, die Platten sind kupferverlötet. Die Dichtungen bestehen aus klebefreien NBR-Butyl-Materialien. Der Rahmen besteht aus Kohlenstoffstahl. Das Gerät ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen, was die Einhaltung relevanter Sicherheits- und Qualitätsstandards sicherstellt.

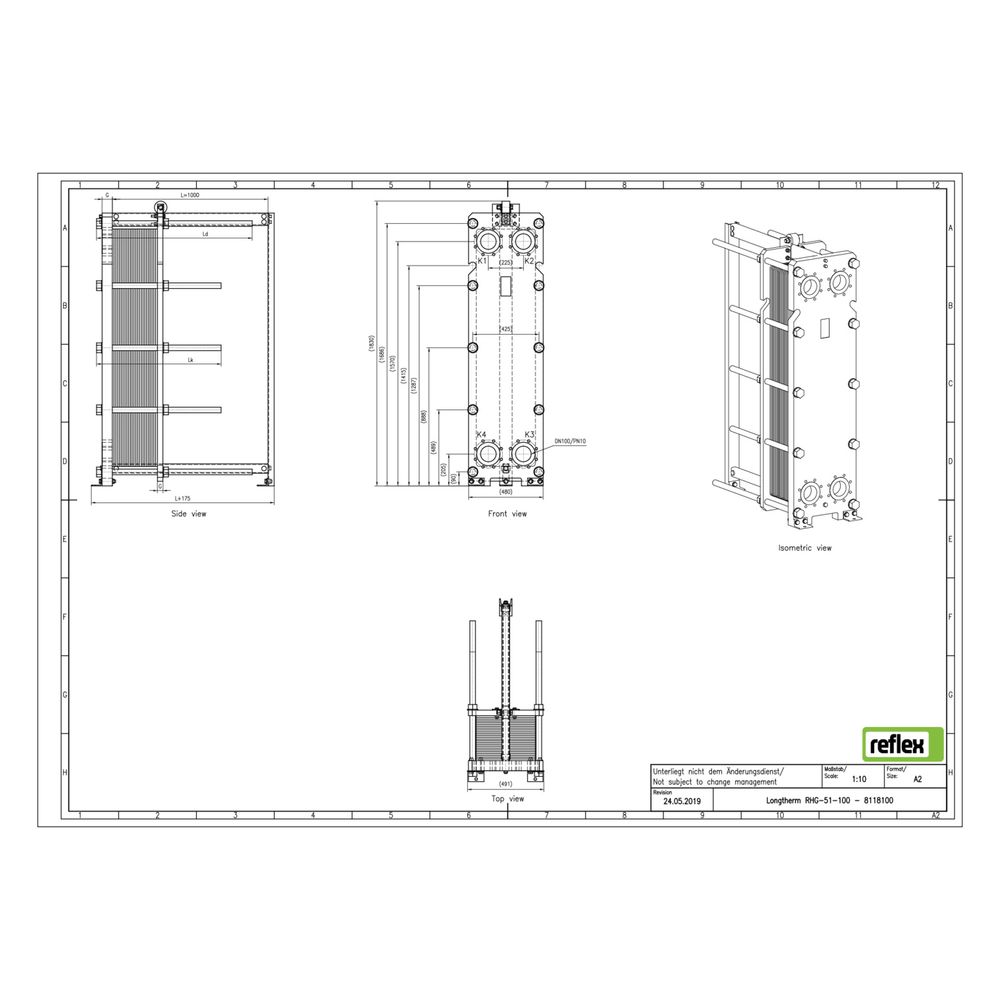

Technische Daten
- Anzahl der Platten: 100
- Werkstoff: rostfreier Stahl
- Lotmaterial: Kupfer
- Dichtungen: NBR-Butyl (klebefrei)
- Baulänge: 480 mm
- Bauhöhe: 1824 mm
- Bautiefe: 1145 mm
- Nenndurchmesser primär: DN 100
- Maximaler Arbeitsdruck: 10 bar
- Mittenabstand Anschlüsse: 225 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-51-100 überzeugt durch seine hohe Leistung bei sehr geringen Temperaturspreizungen und seine flexible, wartungsfreundliche Bauweise. Mit 100 Edelstahlplatten, NBR-Butyl-Dichtungen und einer maximalen Druckfestigkeit von 10 bar ist er für anspruchsvolle industrielle Anwendungen ausgelegt und bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8118100 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8118100 |
| Bauhöhe | 1824,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705193460 |
| Geeignet für Dämmschale | nein |
| Gewicht | 821 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
