Beschreibung

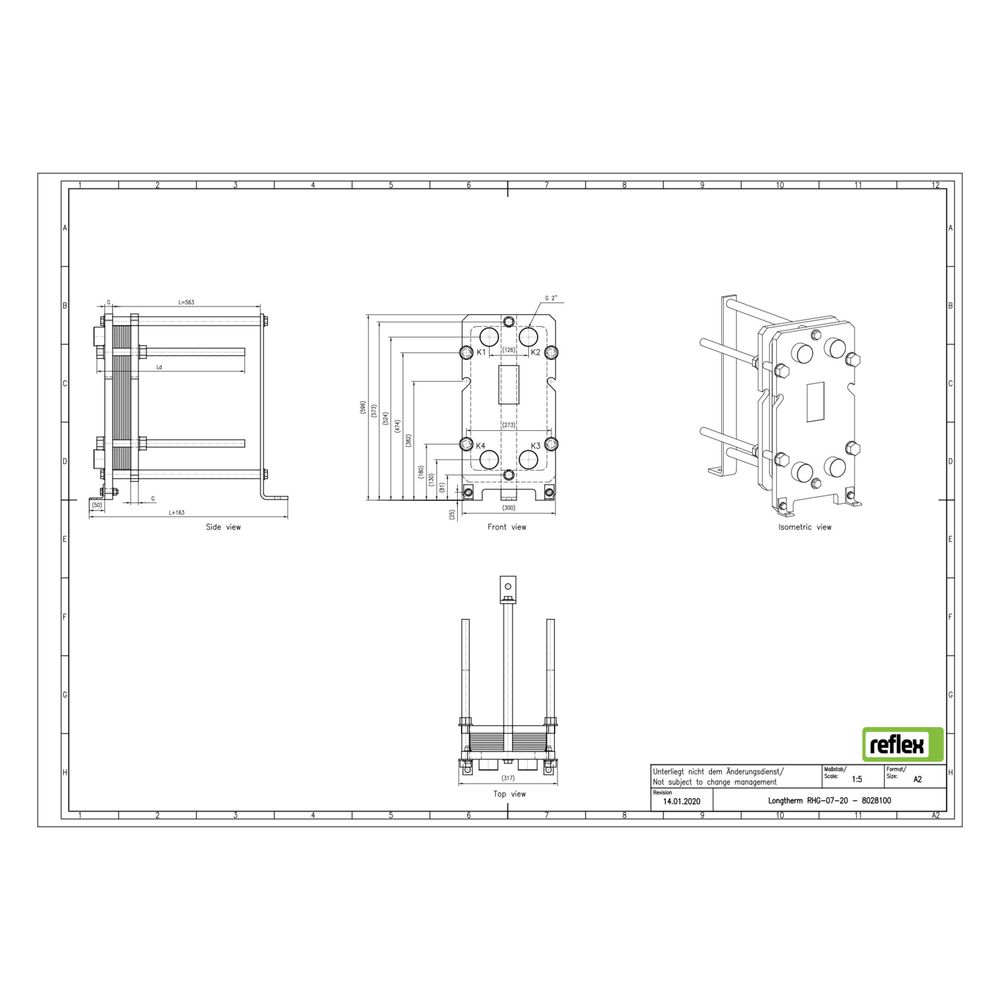

Reflex Longtherm Plattenwärmetauscher RHG-07-20, geschraubt, 20 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-07-20 ist ein geschraubter Wärmetauscher mit 20 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind. Die Konstruktion ermöglicht eine flexible Erweiterung und Reinigung durch Zerlegbarkeit.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Bauweise ermöglicht eine robuste und langlebige Konstruktion.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Ausführung erlaubt eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete flexibel an veränderte Leistungsanforderungen angepasst werden. Diese Flexibilität macht den Reflex Longtherm besonders geeignet für Anwendungen mit hohen Leistungsbereichen und geringen Temperaturdifferenzen.
Welche technischen Eigenschaften zeichnen den Reflex Longtherm RHG-07-20 aus?
Der Wärmetauscher verfügt über einen maximalen Arbeitsdruck von 16 bar und einen Nenndurchmesser des primären Anschlusses von 2 Zoll (50 mm) mit Außengewinde. Die Baumaße betragen 300 mm in der Länge, 596 mm in der Höhe und 563 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 126 mm. Die Edelstahlplatten sind mit zwei Kanalformen ausgestattet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche Normen und Zulassungen gelten für den Wärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Dies stellt sicher, dass das Produkt den Anforderungen an Sicherheit und Qualität für den Einsatz in druckbeaufschlagten Anlagen entspricht.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: rostfreier Stahl
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 563 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Mittenabstand Anschlüsse: 126 mm
- Primärer Anschluss: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RHG-07-20 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die geschraubte Bauweise mit Edelstahlplatten und NBR-Butyl-Dichtungen ermöglicht eine einfache Reinigung und flexible Erweiterung. Mit einem maximalen Arbeitsdruck von 16 bar und robusten Materialien ist er für anspruchsvolle industrielle Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8028100 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8028100 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705207723 |
| Geeignet für Dämmschale | nein |
| Gewicht | 92,1 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
