Reflex Longtherm Plattenwärmetauscher RLB-235-2-140, gelötet, 140 Platten, zweigängig, DN 80 PN 40

Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-140 ist ein gelöteter, zweigängiger Wärmetauscher mit 140 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.

Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?

Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung zwischen den Medien. Die Platten sind durch das spezielle Lötverfahren dauerhaft verbunden, was die Stabilität und Dichtigkeit des Wärmetauschers sicherstellt.

Welche Besonderheiten zeichnen die Kanalformen aus?

Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle bieten eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während rlc-Kanäle eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweisen. Diese Kombination ermöglicht eine optimale Anpassung an verschiedene Betriebsbedingungen und sorgt für eine effiziente Wärmeübertragung bei unterschiedlichen Durchflussraten.

Für welche Betriebsbedingungen ist der Longtherm RLB-235-2-140 ausgelegt?

Der Plattenwärmetauscher ist für maximale Arbeitstemperaturen bis 230 °C ausgelegt und hält Betriebsdrücke bis 25 bar stand. Die Ausführung mit DN 80 Flanschanschluss und einem Mittenabstand von 170 mm ermöglicht den Einsatz in robusten Heiz- und Kühlsystemen. Die gelötete Bauweise aus rostfreiem Stahl mit Kupferlot sorgt für eine hohe Beständigkeit gegenüber thermischen und mechanischen Belastungen.

Welche Maße und Anschlussarten hat der Wärmetauscher?

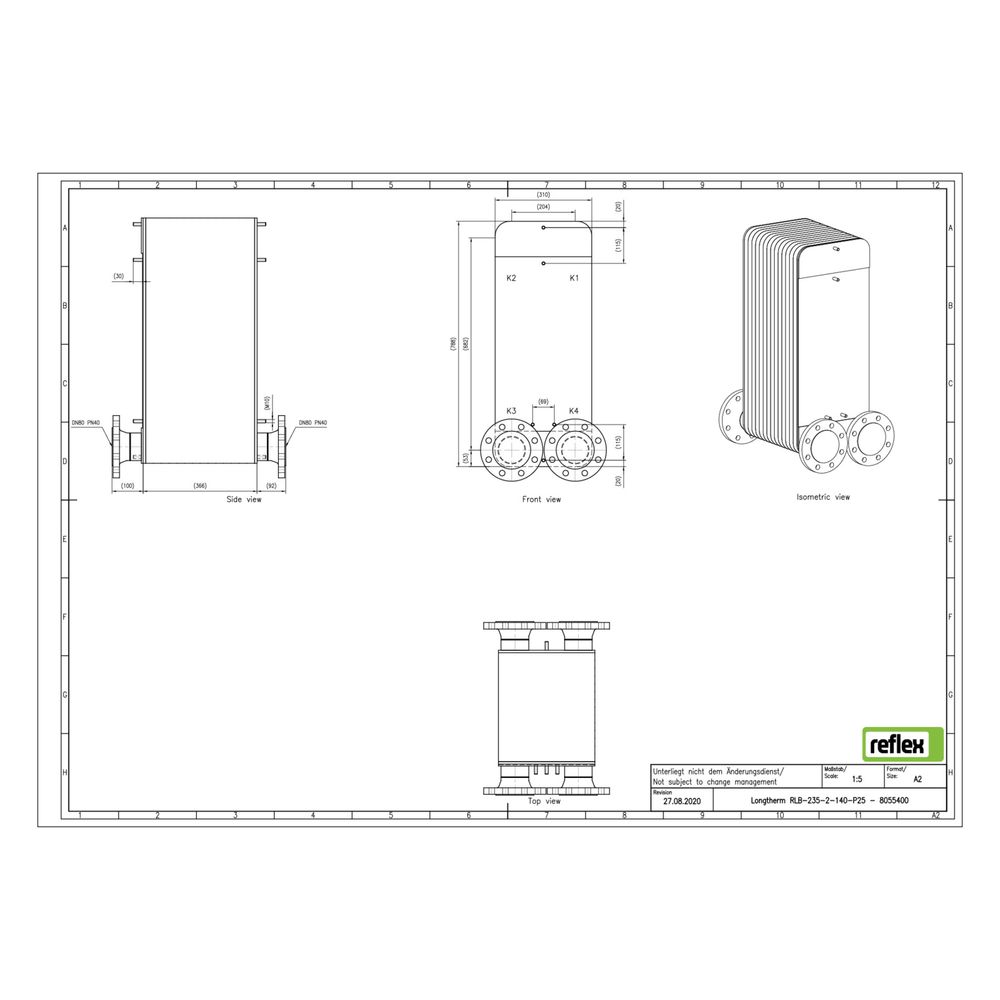

Der Longtherm RLB-235-2-140 hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 355 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für DN 80 Rohrleitungen. Seitliche Anschlussmöglichkeiten sind nicht vorhanden. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Technische Daten

• Hersteller-Serie: Longtherm
• Ausführung: gelötet
• Werkstoff: rostfreier Stahl (1.4404)
• Lotmaterial: Kupfer
• Anzahl der Platten: 140
• Nenndurchmesser primär: DN 80
• Maximaler Arbeitsdruck: 25 bar
• Maximale Temperatur: bis 230 °C
• Baulänge: 310 mm
• Bauhöhe: 788 mm
• Bautiefe: 355 mm
• Mittenabstand Anschlüsse: 170 mm

Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-140 überzeugt durch seine robuste gelötete Bauweise aus Edelstahl und Kupferlot, die hohe Temperaturen und Drücke ermöglicht. Mit 140 Platten und einem Nenndurchmesser von DN 80 ist er ideal für anspruchsvolle Wärmeübertragungsaufgaben in Heiz- und Kühlsystemen geeignet und bietet eine effiziente und langlebige Lösung für industrielle Anwendungen.
