Reflex Longtherm Plattenwärmetauscher RLB-60-2-10, gelötet, 10 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-10 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit Kupferlot und 10 Platten. Er verfügt über einen primären Außengewindeanschluss G 1 1/4 Zoll (32 mm) und ist für den Einsatz bei hohen Temperaturen bis 230 °C sowie Betriebsdrücken bis zu 30 bar ausgelegt. Typische Anwendungen sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für Stabilität und eine dauerhafte Verbindung. Die Oberflächen der Platten sind mit Kanälen versehen, die zwei gegenläufige und voneinander getrennte Strömungsräume für die beiden Wasserkreisläufe bilden.
Welche Strömungskanalformen sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: Der rhc-Kanal bietet eine große thermisch wirksame Länge der Strömungskanäle mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand in den jeweiligen Kreisläufen.
Welche technischen Daten und Bauformen sind relevant?

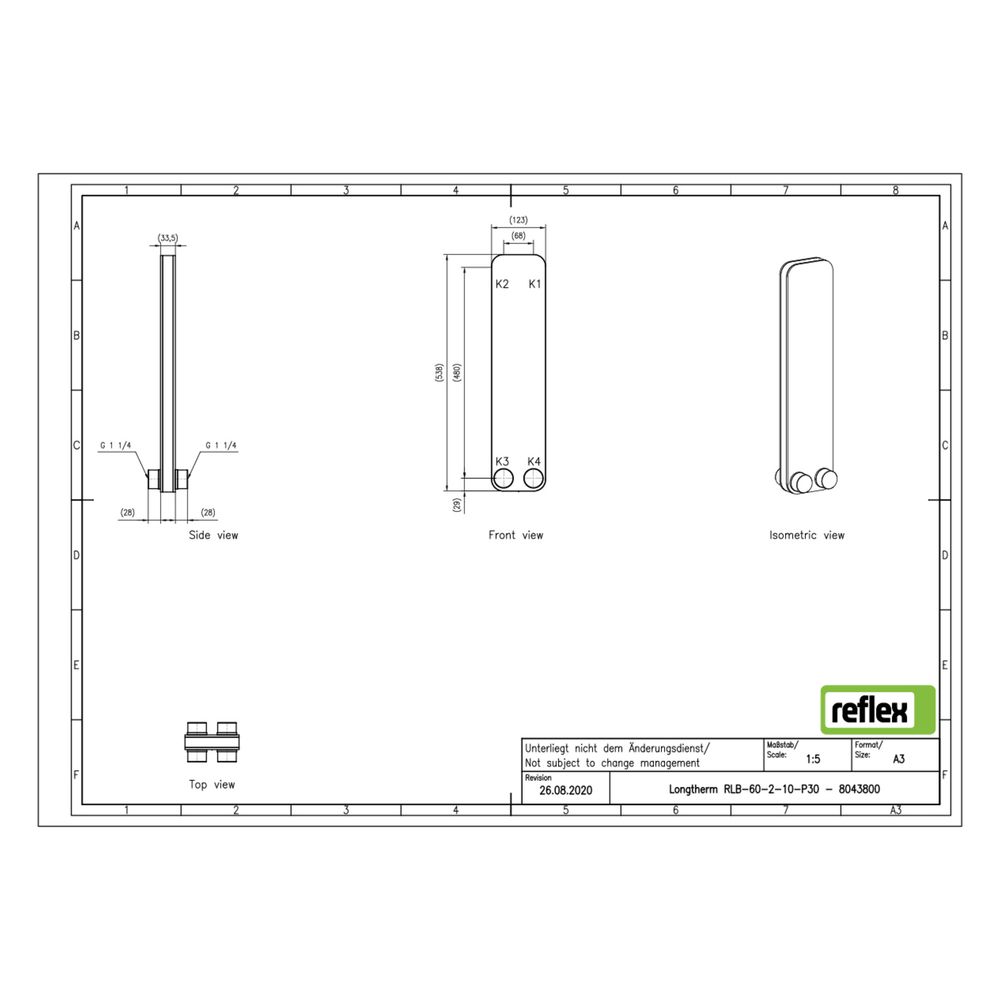

Der Reflex Longtherm RLB-60-2-10 hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm und eine Bautiefe von 32 mm. Der Mittenabstand der Anschlüsse beträgt 68 mm. Der Wärmetauscher ist für den Einbau in Systeme ohne seitliche Anschlussmöglichkeit konzipiert und kann mit einer Dämmschale kombiniert werden, ist jedoch nicht mit einer Dämmschale ausgestattet.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 32 mm
- Mittenabstand Anschlüsse: 68 mm
- Maximaler Betriebsdruck: 30 bar
- Maximale Temperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-10 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher handhaben. Mit 10 Platten und einem Außengewindeanschluss von G 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8043800 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8043800 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 32,00 |
| EAN-13 | 4036705218859 |
| Geeignet für Dämmschale | ja |
| Gewicht | 5,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
