Reflex Longtherm Plattenwärmetauscher RLB-60-2-50, gelötet, 50 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-50 ist ein gelöteter, zweigängiger Wärmeübertrager aus rostfreiem Edelstahl (1.4404) mit 50 Platten und einem primären Anschluss mit Außengewinde 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Edelstahlplatten und stellt die Stabilität des Wärmetauschers auch bei hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar sicher. Die gelötete Ausführung ist besonders robust und eignet sich für anspruchsvolle Einsatzbedingungen.
Welche Kanaltypen sind im Wärmetauscher integriert und welche Bedeutung haben sie?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Anschlussarten und Größen ist der Longtherm RLB-60-2-50 ausgelegt?

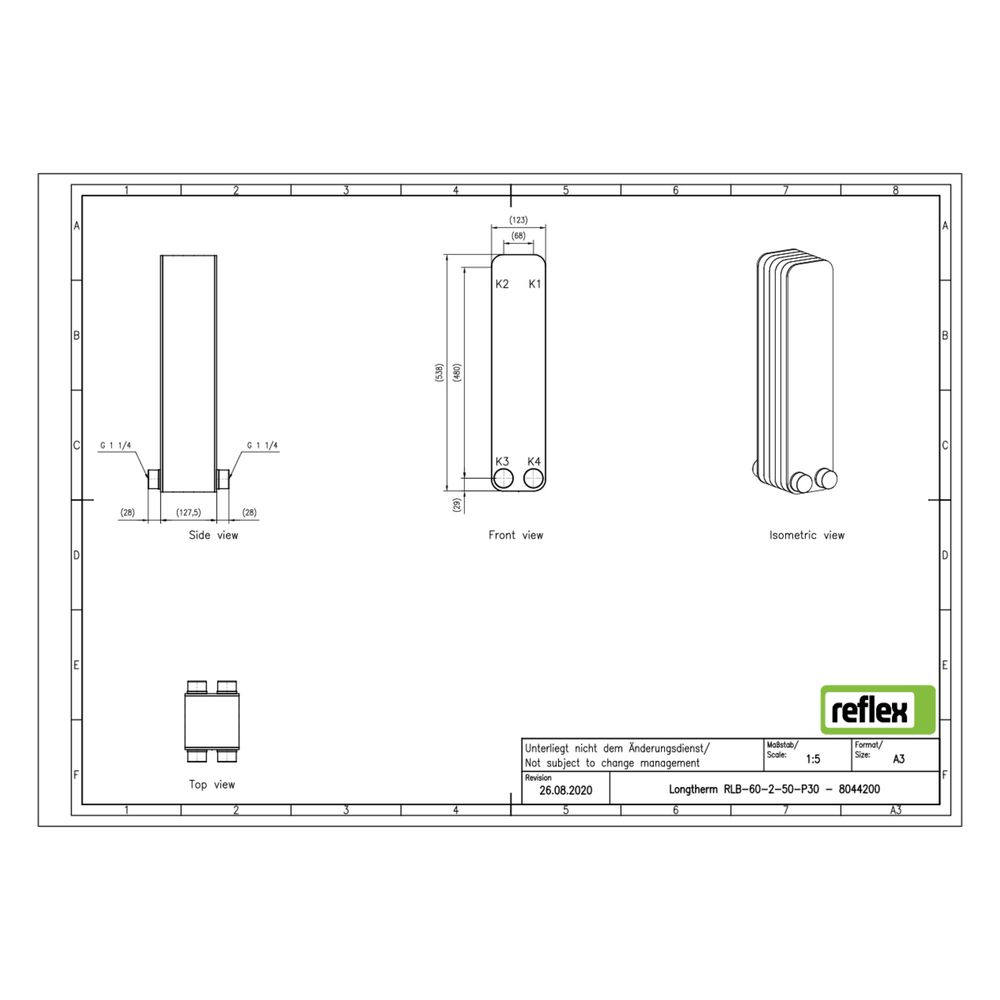

Der Wärmetauscher ist mit einem primären Außengewindeanschluss 1 1/4 Zoll ausgestattet. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 128 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Die Baugröße entspricht der Serie R..B-14 bis R..B-110, die mit Gewindeanschlüssen ausgeführt sind.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: rostfreier Stahl (Edelstahl 1.4404)
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 128 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: bis 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet, zweigängig
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-50 überzeugt durch seine robuste gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot, die hohe Temperaturen und Drücke ermöglicht. Mit 50 Platten und einem Außengewindeanschluss 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8044200 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8044200 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 128,00 |
| EAN-13 | 4036705218897 |
| Geeignet für Dämmschale | ja |
| Gewicht | 13,98 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
