Reflex Longtherm Plattenwärmetauscher RLB-110-30, gelötet, 30 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-30 ist ein gelöteter, eingängiger Wärmetauscher mit 30 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2". Er ist ausgelegt für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, in denen eine effiziente Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine kompakte und effektive Wärmeübertragung.
Welche Kanalformen sind im Wärmetauscher integriert?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Das spezielle Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, sodass der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis zu 25 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussmöglichkeiten und Abmessungen besitzt der Reflex Longtherm RLB-110-30?

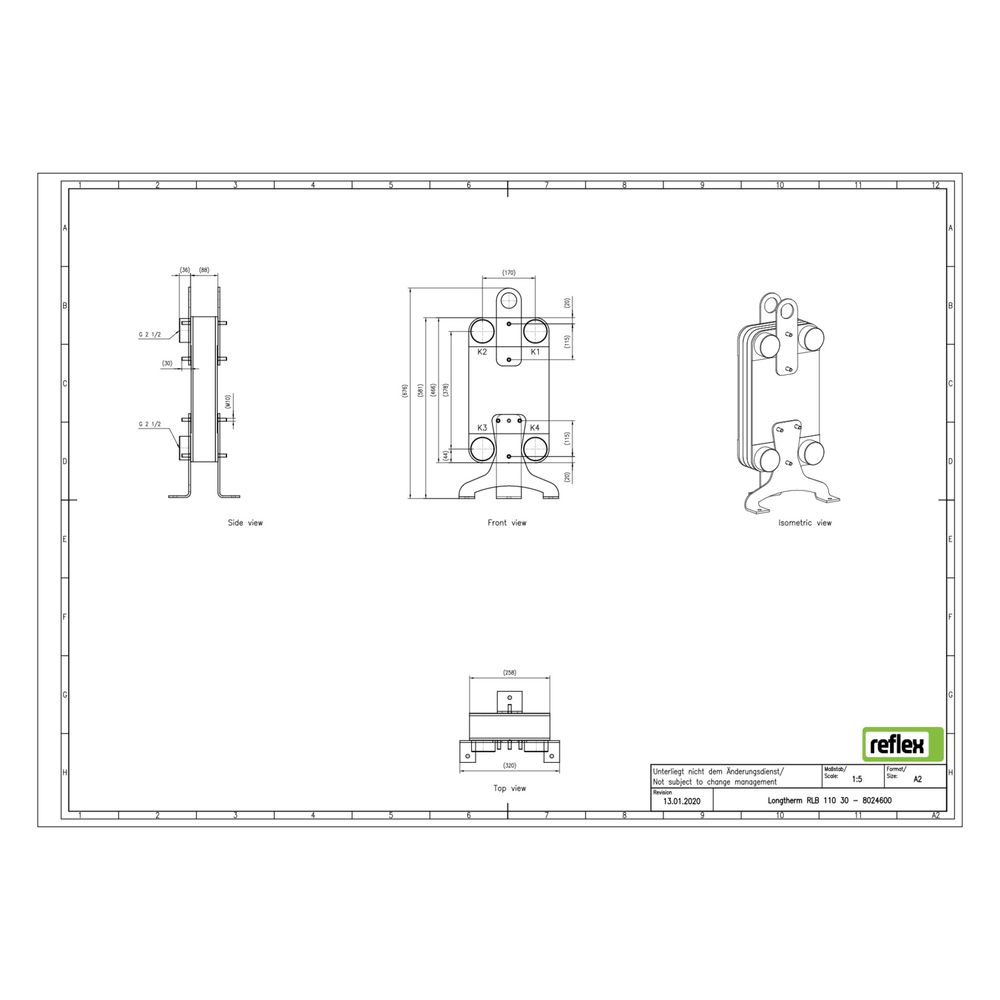

Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 2 1/2" ausgestattet. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 84 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Eine Dämmschale ist nicht im Lieferumfang enthalten, das Gerät ist jedoch für den Einbau mit einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff Platten: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 2 1/2"
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 84 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-30 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 30 Platten und einem Außengewindeanschluss G 2 1/2" bietet er eine effiziente Wärmeübertragung für vielfältige Heizungs- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8024600 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8024600 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 84,00 |
| EAN-13 | 4036705205231 |
| Geeignet für Dämmschale | ja |
| Gewicht | 25,96 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
