Reflex Longtherm Plattenwärmetauscher RHB-60-70, gelötet, 70 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-70 ist ein gelöteter, eingängiger Wärmetauscher mit 70 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss von G 1 1/4 Zoll. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen hohe Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar auftreten. Das spezielle Lötverfahren mit Kupferlot sorgt für eine dauerhafte Verbindung und hohe Stabilität.
Wie ist der Reflex Longtherm Plattenwärmetauscher konstruiert?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen mit unterschiedlichen Strömungseigenschaften: Der rhc-Kanal zeichnet sich durch eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand aus, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Kombination optimiert die Wärmeübertragung und den hydraulischen Betrieb.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Dank des speziellen Lötverfahrens und der hochwertigen Materialien hält der Plattenwärmetauscher Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 30 bar stand. Die Zulassung gemäß der Richtlinie für Druckgeräte 2014/68/EU bestätigt die Eignung für den Einsatz in anspruchsvollen Anlagen.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RHB-60-70?

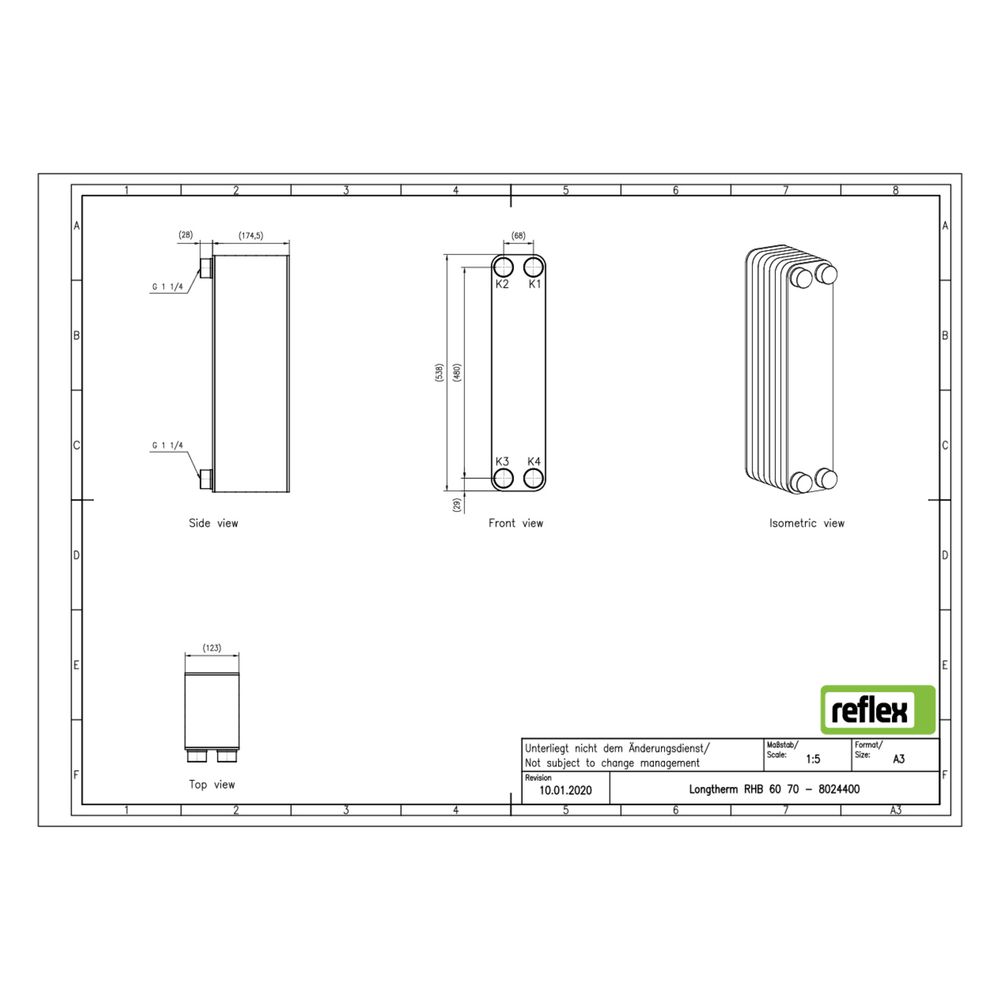

Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde in der Größe G 1 1/4 Zoll (32 mm). Die Anschlüsse sind seitlich nicht möglich, der Mittenabstand der Anschlüsse beträgt 68 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 175 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-60-70 überzeugt durch seine stabile Bauweise und hohe Belastbarkeit bei Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar. Mit 70 Edelstahlplatten und einem Außengewindeanschluss von G 1 1/4 Zoll ist er eine zuverlässige Lösung für effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8024400 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8024400 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 175,00 |
| EAN-13 | 4036705205217 |
| Geeignet für Dämmschale | ja |
| Gewicht | 18,35 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
