Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-120, gelötet, 120 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-120 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (Werkstoff 1.4404) mit 120 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen mit hohen Anforderungen. Die Ausführung mit DIN-Flanschanschluss und Rohrende erleichtert die Integration in bestehende Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden und eine effiziente Wärmeübertragung ermöglichen.
Welche Kanalformen und Strömungsräume sind vorhanden?
Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und passt sich unterschiedlichen Betriebsbedingungen an.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der Reflex Longtherm Plattenwärmetauscher ist für maximale Arbeitsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Baugröße RMB-235 ist speziell für größere Durchflussmengen und höhere Anforderungen konzipiert.

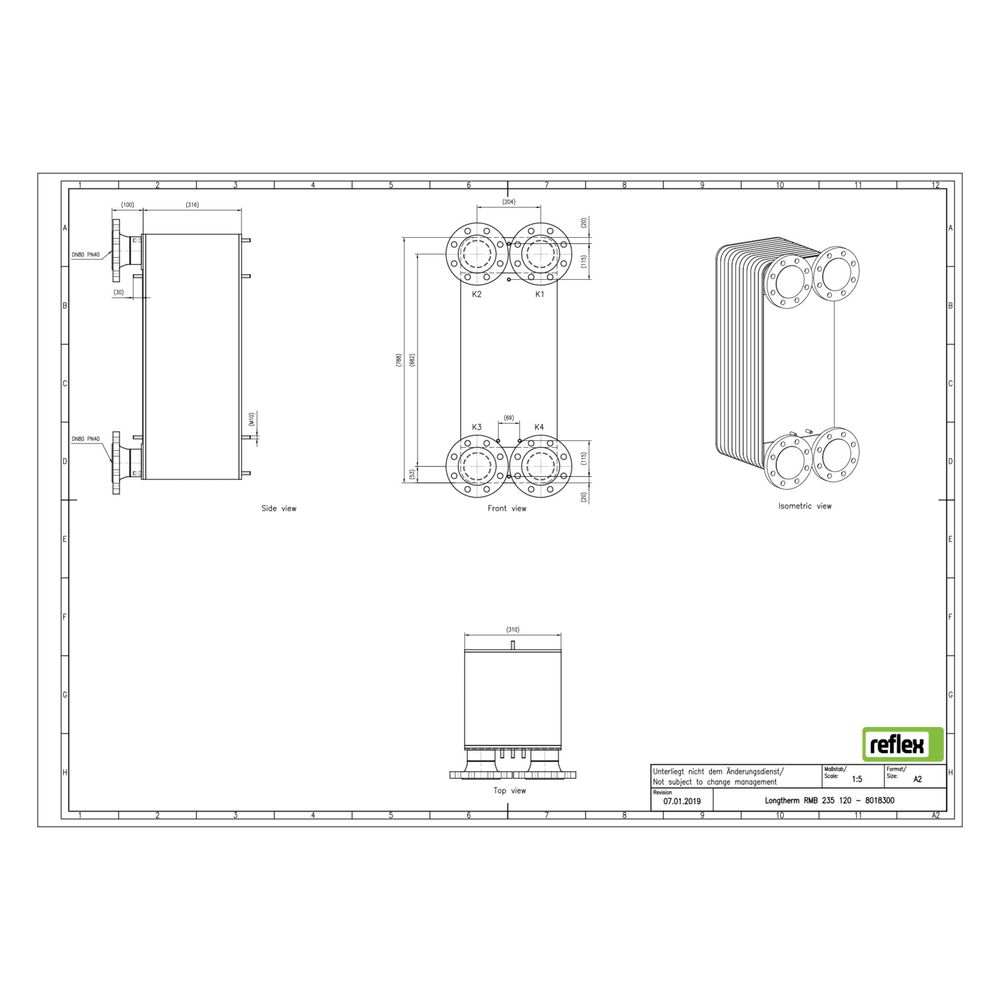

Welche Abmessungen und Anschlussmaße hat der Wärmetauscher?
Der Plattenwärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 306 mm. Der Mittenabstand der Anschlüsse beträgt 204 mm. Die Anschlüsse sind als Rohrende mit DIN-Flansch ausgeführt, passend für den Nenndurchmesser DN 80. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 306 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende mit DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-120 überzeugt durch seine robuste, gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot. Mit 120 Platten, einem Nenndurchmesser von DN 80 und einem maximalen Arbeitsdruck von 25 bar ist er für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen geeignet. Die präzise Kanalgestaltung sorgt für effizienten Wärmeaustausch bei hohen Temperaturen bis 230 °C.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8018300 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8018300 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 306,00 |
| EAN-13 | 4036705179136 |
| Geeignet für Dämmschale | ja |
| Gewicht | 156,39 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
