Reflex Longtherm Plattenwärmetauscher RHG-21-110, geschraubt, 110 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-21-110 ist ein geschraubter Wärmetauscher mit 110 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann bei Bedarf durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem robusten Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine einfache Demontage und Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?

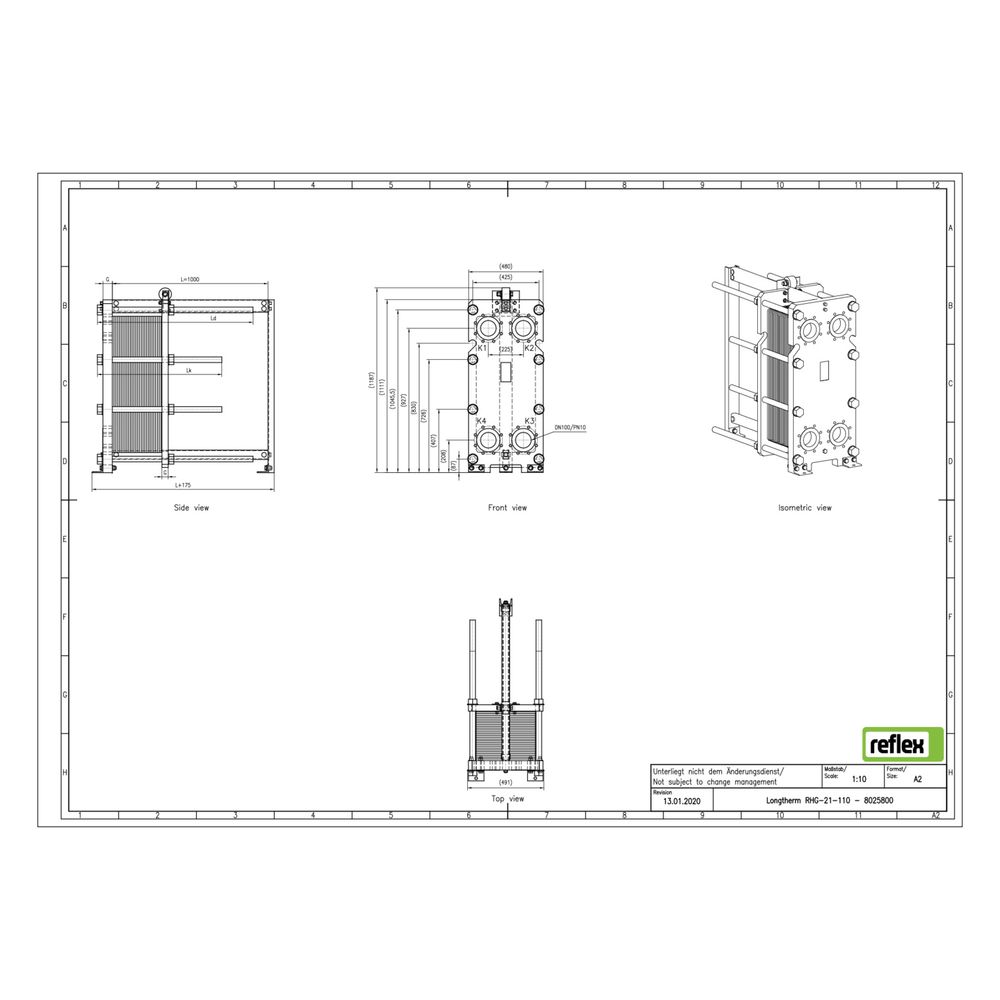

Der Reflex Longtherm Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Die Anschlüsse haben einen Nenndurchmesser von DN 100 mit einem Mittenabstand von 225 mm. Das Gerät ist nicht vollversiegelt und nicht für die Verwendung mit Dämmschalen vorgesehen. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 1145 mm in der Tiefe.
Welche Zulassungen und Materialien kommen zum Einsatz?
Der Wärmetauscher erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU. Die Platten bestehen aus rostfreiem Stahl, der Rahmen aus Kohlenstoffstahl. Die Dichtungen sind aus klebefreiem NBR-Butyl gefertigt.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Mittenabstand Anschlüsse: 225 mm
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1145 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-21-110 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager-Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8025800 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8025800 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705207495 |
| Geeignet für Dämmschale | nein |
| Gewicht | 486,1 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
