Reflex Refix C-DE Ausdehnungsgefäß MAG 50, Nennvolumen 50l, 10 bar, Diskusform, Edelstahl-Anschluss, Blau

Der Reflex Refix C-DE Ausdehnungsgefäß MAG 50 ist ein vertikales Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 50 Litern und einem maximalen Betriebsdruck von 10 bar. Das blau lackierte Gefäß in Diskusform ist mit einem Gewindeanschluss aus Edelstahl ausgestattet und eignet sich für Heizungs-, Wärmepumpen-, Kühlungs- und Solaranwendungen sowie für Betriebswasseranlagen, die nicht den Anforderungen der DIN 1988 unterliegen. Typische Einsatzbereiche sind Fußbodenheizungen, Feuerlösch- und Betriebswassersysteme sowie Wärmequellenanlagen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Refix C-DE ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß, das nach DIN EN 13831 konstruiert und gefertigt wird. Es verfügt über eine hochwertige Butyl-Vollmembran (Werkstoff Butylkautschuk IIR), die den Wasserraum zuverlässig von der statischen Gasfüllung trennt. Die Membran ist nicht tauschbar. Die wasserberührenden Teile sind korrosionsgeschützt, und das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen. Der Anschluss erfolgt über ein metrisches Außengewinde aus Edelstahl.

Für welche Anwendungen und Medien ist das Refix C-DE geeignet?

Das Ausdehnungsgefäß ist für Wasserversorgungsanlagen geeignet, die nicht den Anforderungen der DIN 1988 entsprechen. Dazu zählen unter anderem Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es kann sowohl in Heizungs- als auch in Kühlkreisläufen eingesetzt werden. Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent ausgelegt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.

Welche Normen und Zulassungen erfüllt das Reflex Refix C-DE?

Das Ausdehnungsgefäß ist als Druckgerät gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen. Die Konstruktion und Fertigung erfolgen nach DIN EN 13831, was hohe Qualitäts- und Sicherheitsstandards sicherstellt.

Welche technischen Eigenschaften und Maße sind relevant?

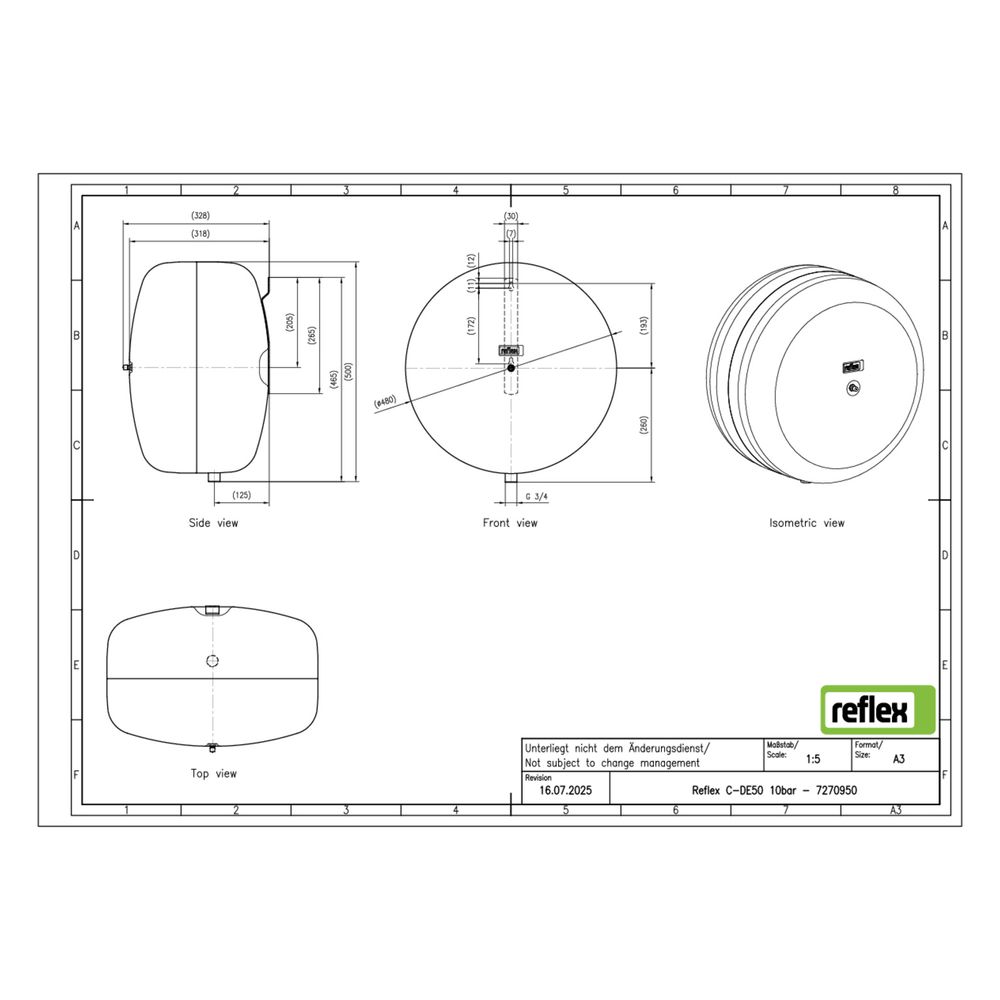

Das Refix C-DE Ausdehnungsgefäß hat ein Nennvolumen von 50 Litern und einen maximalen Arbeitsdruck von 10 bar. Der Vordruck beträgt 4 bar. Die Bauhöhe des vertikal zu platzierenden Gefäßes beträgt 500 Millimeter, der Durchmesser 480 Millimeter und das Kippmaß 513 Millimeter. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 3/4 Zoll (20 Millimeter), der Rohraußendurchmesser des Anschlusses 26,9 Millimeter. Das Gefäß ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet und wird ohne Füße geliefert.

Technische Daten

• Nennvolumen: 50 l
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 4 bar
• Bauhöhe: 500 mm
• Durchmesser: 480 mm
• Kippmaß: 513 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,9 mm
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Maximaler Glykolanteil: 50 %
• Membranwerkstoff: Butylkautschuk IIR

Das Reflex Refix C-DE Ausdehnungsgefäß MAG 50 bietet eine zuverlässige Trennung von Wasser- und Gasraum durch die hochwertige Butyl-Vollmembran und ist für vielfältige Heizungs- und Kühlanwendungen geeignet. Mit einem Nennvolumen von 50 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es die Anforderungen an moderne Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen.
