Reflex Refix DT Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 16 bar, Duo-Flansch DN 50
Der Reflex Refix DT Ausdehnungsgefäß MAG 500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß verfügt über einen Duo-Flansch DN 50 mit Durchströmungseinrichtung und ist nach europäischen Normen und Richtlinien gefertigt.
Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Gefäß besitzt eine austauschbare Vollmembran aus Butylkautschuk (IIR), gefertigt nach Elastomerleitlinie, W 270 sowie DIN EN 13831. Innen- und Außenflächen sind mit einer langlebigen Epoxidharzbeschichtung gemäß KTW-A ausgeführt, die den hygienischen Anforderungen für Trinkwasser entspricht. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Die Konstruktion entspricht den Normen DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Refix DT 500?
Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 50 inklusive Durchströmungseinrichtung ausgestattet. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Das Gefäß ist vertikal aufstellbar und verfügt über Füße zur sicheren Platzierung.
Für welche Anwendungen ist das Reflex Refix DT 500 geeignet?
Das Gefäß ist ausschließlich für Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für Zentralheizungs- oder Kühlanlagen geeignet und nicht für Glykol-Mischungen ausgelegt. Die hygienische Bauweise und geprüfte Materialien erfüllen die Anforderungen der SVGW-Zulassung.
Technische Daten
- Nennvolumen: 500 l
- Maximaler Betriebsdruck: 16 bar
- Anschluss: Duo-Flansch DN 50 mit Durchströmungseinrichtung
- Membranwerkstoff: Butylkautschuk (IIR)

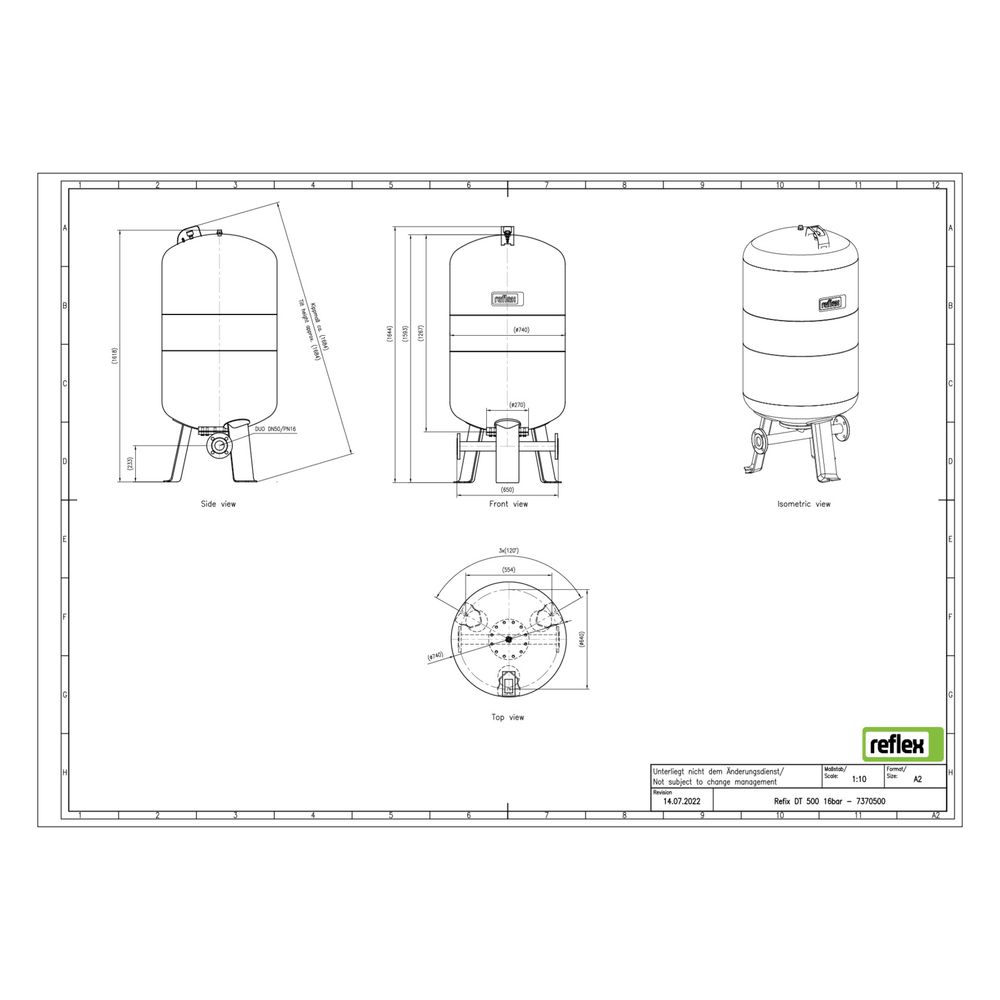

- Bauhöhe: 1635 mm
- Durchmesser: 740 mm
- Vordruck: 4 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Sicherheitsventil: nein
- Geeignet für Leitungswasser: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 500 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen mit einem Nennvolumen von 500 Litern und einem Betriebsdruck von bis zu 16 bar. Die hochwertige Membran und die robuste Bauweise sorgen für eine lange Lebensdauer und eine sichere Druckhaltung in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Lieferumfang
- 1x Reflex Refix DT Ausdehnungsgefäß MAG 500
- 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7370500 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7370500 |
| Bauhöhe | 1635,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705078309 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 155 kg |
| Kippmaß | 1668,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 50 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 60,30 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
