Beschreibung
Reflex Refix DT Ausdehnungsgefäß MAG 1000/740, Nennvolumen 1000l, 10 bar, Duo-Flansch DN 65
Der Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 65 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt und nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt ist. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal mit Füßen montierbar und besitzt einen Duo-Flanschanschluss DN 65 mit Außengewinde (metrisch).
Welche hygienischen und sicherheitstechnischen Merkmale bietet das Gefäß?
Das durchströmte Design ermöglicht eine hohe Hygiene, da es den Anforderungen der Trinkwasserverordnung entspricht. Das Gefäß ist SVGW geprüft und zugelassen. Es verfügt über eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung oder alternativ einen Duo-Anschluss. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um die Betriebssicherheit zu erhöhen.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist nach DIN 4807 T5 gebaut und geprüft und besitzt die DVGW-Registriernummer NW-0411AT2534. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei den angegebenen Druck-Volumen-Kombinationen.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 10 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)

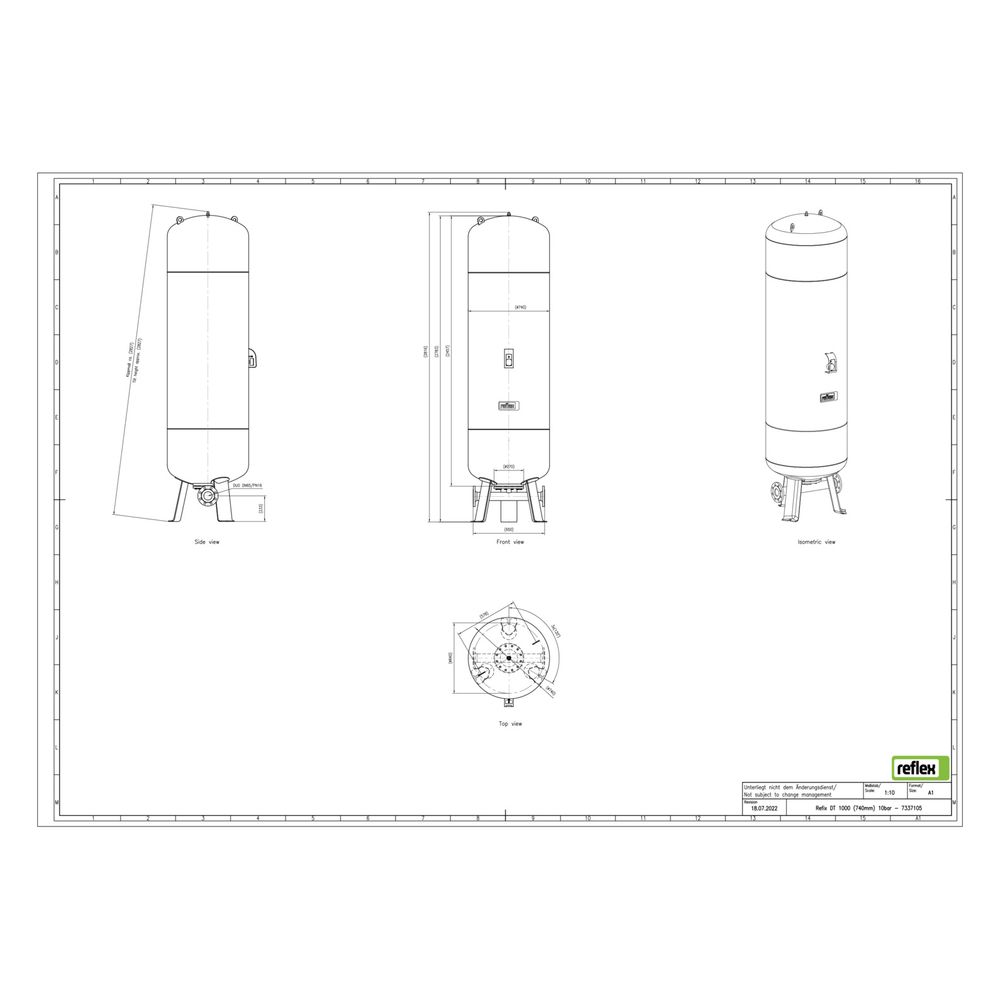

- Bauhöhe: 2816 mm
- Durchmesser: 740 mm
- Kippmaß: 2840 mm
- Vordruck: 2 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Farbe: grün
Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 bietet eine zuverlässige und hygienische Lösung für Großanlagen in der Trinkwassertechnik. Mit einem Nennvolumen von 1000 Litern, einem maximalen Betriebsdruck von 10 bar und der hochwertigen Membrankonstruktion erfüllt es anspruchsvolle Anforderungen an Sicherheit und Hygiene in Kaltwasseranlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7337105 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7337105 |
| Bauhöhe | 2816,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705079610 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 270 kg |
| Kippmaß | 2840,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
