Reflex Refix DE Ausdehnungsgefäß MAG 800, Nennvolumen 800l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 800 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Reflex Refix DE 800 geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Die korrosionsgeschützten wasserberührenden Teile und die langlebige Epoxidharzbeschichtung machen es besonders geeignet für Systeme mit erhöhten Anforderungen an den Korrosionsschutz.

Wie ist die Membran des Ausdehnungsgefäßes gestaltet?

Das Gefäß verfügt über eine Vollmembran, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar, was die Wartung erleichtert. Die Membran besteht aus Butylkautschuk (IIR) und ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent ausgelegt.

Welche baulichen Merkmale und Ausstattungen besitzt das Gefäß?

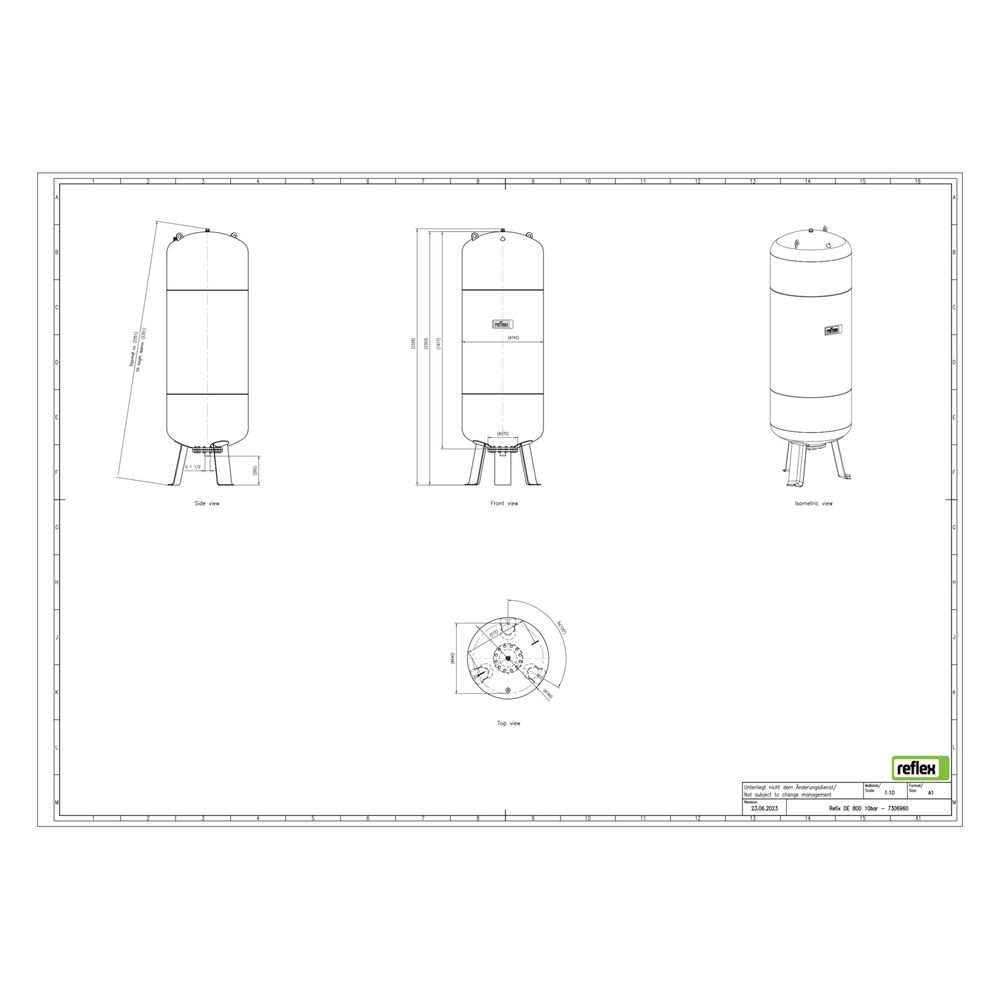

Das Ausdehnungsgefäß ist vertikal mit Füßen zur sicheren Aufstellung konstruiert. Es besitzt einen Außengewindeanschluss mit einem Nenndurchmesser von 1 1/2 Zoll (40 mm) und einem Rohraußendurchmesser von 48,3 mm. Die Bauhöhe beträgt 2336 mm bei einem Durchmesser von 740 mm. Das Gefäß ist nicht durchströmt und entspricht der DIN EN 13831 sowie der Druckgeräterichtlinie 2014/68/EU.

Wie ist das Gefäß gegen Korrosion geschützt?

Wasserberührende Teile sind korrosionsgeschützt ausgeführt, und die Oberfläche ist mit einer langlebigen Epoxidharzbeschichtung versehen. Diese Schutzmaßnahmen erhöhen die Lebensdauer des Ausdehnungsgefäßes, insbesondere in Systemen mit aggressiven Medien oder erhöhten Korrosionsanforderungen.

Welche Druck- und Temperaturbereiche sind zulässig?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Der Vordruck beträgt 2 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist für den Einsatz mit Glykol-Mischungen bis zu 50 Prozent geeignet.

Technische Daten

• Nennvolumen: 800 l
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 2 bar
• Bauhöhe: 2336 mm
• Durchmesser: 740 mm
• Anschluss: Außengewinde, 1 1/2 Zoll (40 mm)
• Rohraußendurchmesser Anschluss: 48,3 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Aufstellung: vertikal mit Füßen

Das Reflex Refix DE Ausdehnungsgefäß MAG 800 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 800 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Betriebswasser- und Heizsystemen geeignet und überzeugt durch seine tauschbare Vollmembran und stabile Bauweise.
