Reflex Refix DT Ausdehnungsgefäß MAG 800, Nennvolumen 800l, 16 bar, Duo-Flansch DN 50

Der Reflex Refix DT Ausdehnungsgefäß MAG 800 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe Hygieneanforderungen gemäß DIN 1988.

Wie ermöglicht das Refix DT Ausdehnungsgefäß Hygiene und Langlebigkeit?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die den Vorgaben der Elastomerleitlinie, W 270 sowie DIN 4807 T5 entspricht. Innen- und Außenbeschichtung sind nach KTW-A ausgeführt und bestehen aus einer langlebigen Epoxidharzbeschichtung. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Das Gefäß ist SVGW geprüft und zugelassen und erfüllt die Normen DIN EN 13831, VDI 4708, AD 2000 sowie die Druckgeräterichtlinie 2014/68/EU.

Welche Anschluss- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Für Gefäße ab DN 50, wie dieses Modell, ist ein Duo-Flanschanschlussstück mit integrierter Durchströmungseinrichtung vorhanden. Für kleinere Anschlüsse bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung vorgesehen. Das Gefäß ist vertikal aufstellbar und verfügt über Füße zur sicheren Platzierung. Eine Muffe für einen optionalen Membranbruchmelder ist ebenfalls vorhanden.

Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für Kaltwasserleitungen vorgesehen und eignet sich ideal für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Es ist nicht für Heizungs- oder Kühlanlagen geeignet. Die zulässige Mediumtemperatur liegt zwischen -10 und 70 °C, der Vordruck beträgt 2 bar.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Produkt entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 800 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 50 mit Durchströmungseinrichtung
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Vordruck: 2 bar

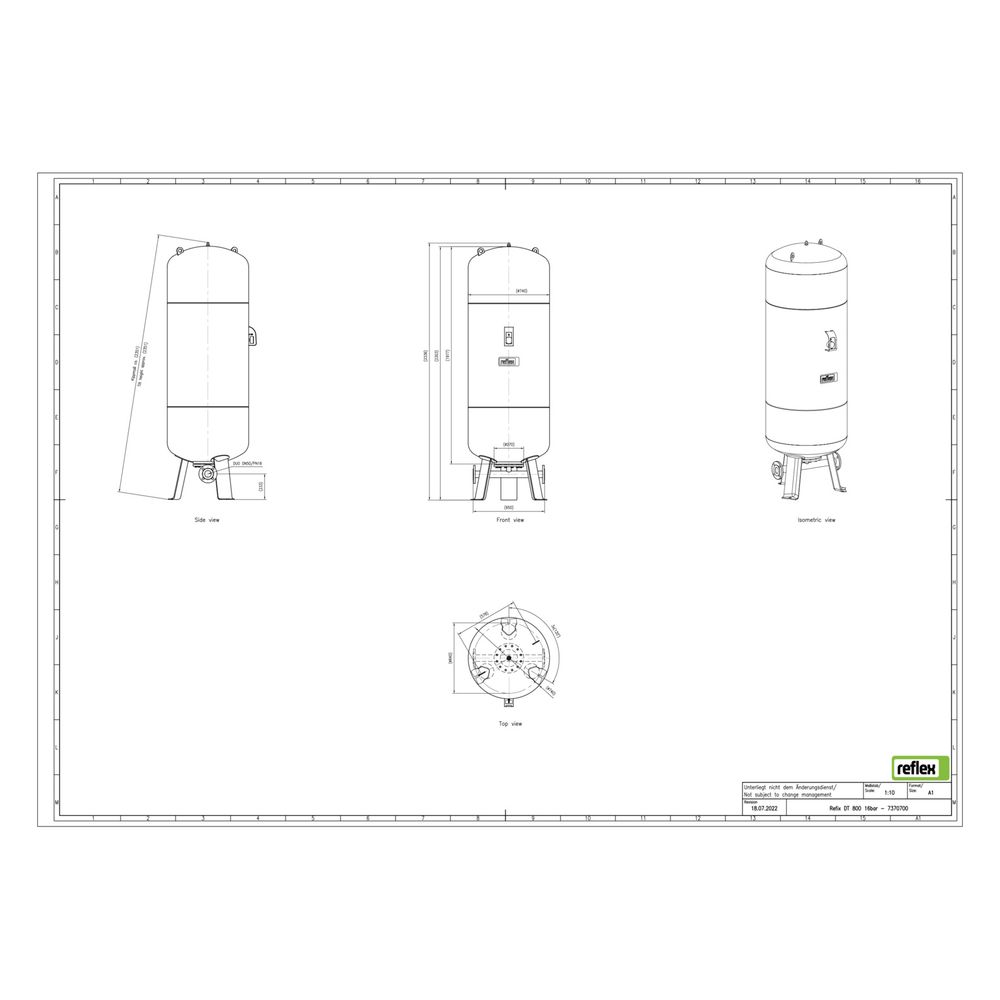

• Bauhöhe: 2336 mm
• Durchmesser: 740 mm
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja
• Geeignet für: Kaltwasseranlagen (Trinkwasser)

Das Reflex Refix DT Ausdehnungsgefäß MAG 800 bietet eine zuverlässige und hygienische Lösung für Großanlagen in der Trinkwassertechnik. Mit seinem Nennvolumen von 800 Litern und einem Betriebsdruck von 16 bar erfüllt es hohe Anforderungen an Sicherheit und Funktionalität. Die robuste Membran und die durchdachten Anschlussmöglichkeiten ermöglichen eine flexible und langlebige Nutzung in Kaltwasseranwendungen.

Lieferumfang

• 1x Reflex Refix DT Ausdehnungsgefäß MAG 800
• 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
