Reflex Refix DD Ausdehnungsgefäß MAG 33, Nennvolumen 33l, 10 bar, durchströmt, inklusive T-Stück 3/4", Weiß

Der Reflex Refix DD Ausdehnungsgefäß MAG 33 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 33 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Das Gefäß ist weiß beschichtet und wird inklusive eines T-Stücks 3/4" geliefert, das die Durchströmung sicherstellt.

Wie ist das Reflex Refix DD MAG 33 konstruiert und welche Materialien werden verwendet?

Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Anforderungen der Elastomerleitlinie sowie den Normen DIN EN 13831, DIN 4807 T5, KTW-C und W 270. Sowohl die Innen- als auch die Außenbeschichtung des Gefäßes sind nach KTW-A ausgeführt, was den hohen hygienischen Anforderungen für Trinkwasser gerecht wird. Die wasserberührenden Teile sind korrosionsgeschützt, um die Langlebigkeit und Sicherheit im Betrieb zu unterstützen.

Wie funktioniert die Durchströmung und welche Anschlussmöglichkeiten gibt es?

Die Durchströmung des Gefäßes wird durch einen High-Flow-Durchströmungsstern realisiert, der zusammen mit dem beiliegenden T-Stück 3/4" eine optimale Wasserzirkulation ermöglicht. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Das Gefäß ist für die vertikale Platzierung vorgesehen und verfügt über Befestigungslaschen zur sicheren Montage.

Für welche Anwendungen und Einsatzbereiche ist das Ausdehnungsgefäß geeignet?

Das Reflex Refix DD MAG 33 ist ausschließlich für Kaltwasseranlagen geeignet und wird bevorzugt in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt. Es unterstützt die Wassereinsparung in Verbindung mit Wassererwärmern und erfüllt die hohen hygienischen Anforderungen gemäß DIN 1988. Die SVGW-Prüfung und Zulassung bestätigen die Eignung für den Hausgebrauch und den Einsatz in Trinkwasserinstallationen.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt sowie nach DIN 4807 T5 geprüft. Es verfügt über eine Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU und ist mit der DIN DVGW Reg.-Nr. NW-0411AT2534 registriert. Diese Zertifizierungen bestätigen die Einhaltung der relevanten Sicherheits- und Qualitätsstandards für Druckgeräte im Trinkwasserbereich.

Technische Daten

• Nennvolumen: 33 Liter
• Maximaler Betriebsdruck: 10 bar
• Membranwerkstoff: Butylkautschuk (IIR)
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,9 mm

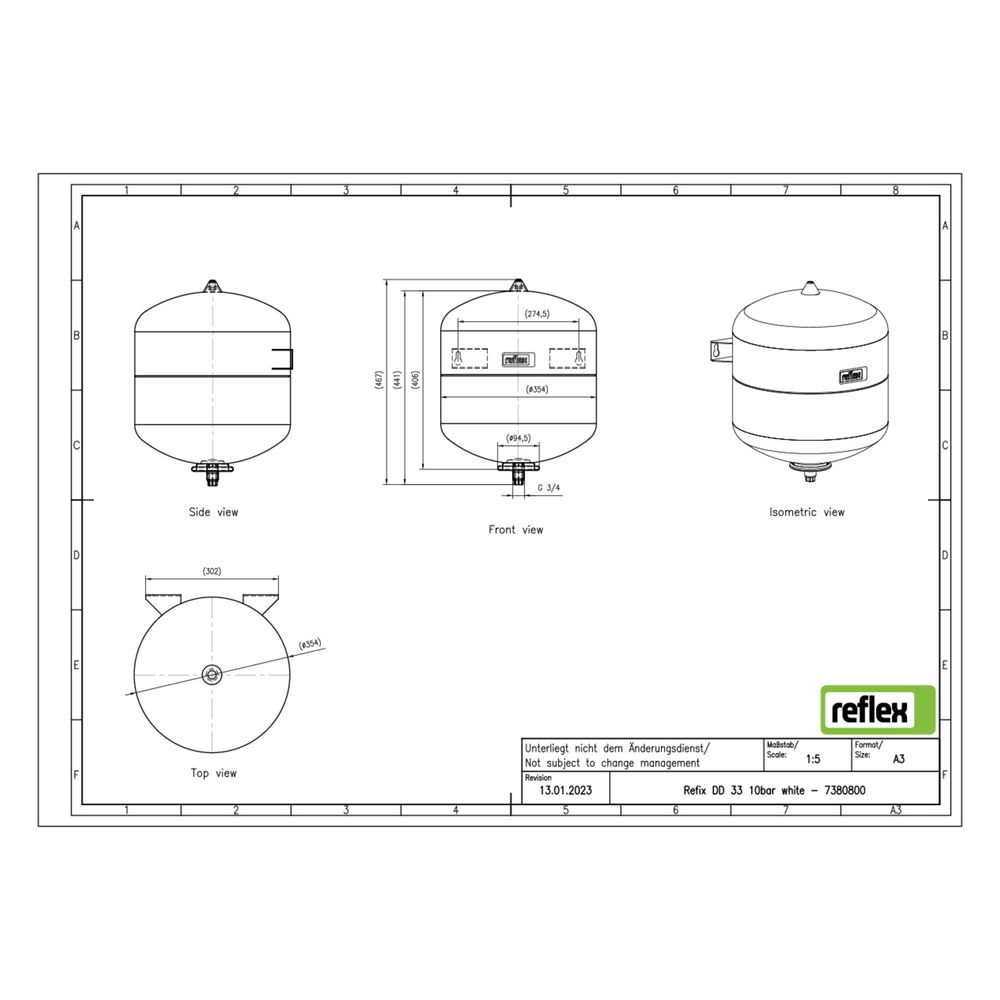

• Bauhöhe: 467 mm
• Durchmesser: 354 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Farbe: Weiß
• Platzierung: Vertikal

Das Reflex Refix DD Ausdehnungsgefäß MAG 33 bietet eine hygienische und zuverlässige Lösung für Kaltwasseranlagen mit einem Nennvolumen von 33 Litern und einem Betriebsdruck von bis zu 10 bar. Die hochwertige Membran und die korrosionsgeschützten Bauteile sorgen für eine lange Lebensdauer und sichere Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.

Lieferumfang

• 1x Reflex Refix DD Ausdehnungsgefäß MAG 33
• 1x T-Stück 3/4"
