Reflex Refix DE Ausdehnungsgefäß MAG 120, Nennvolumen 120l, 25 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 120 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 120 Litern und einem maximalen Betriebsdruck von 25 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß verfügt über eine tauschbare Vollmembran ab 50 Litern und ist mit Füßen ausgestattet, was eine stabile vertikale Aufstellung ermöglicht.

Für welche Anwendungen ist das Refix DE 120 geeignet?

Das Refix DE 120 ist speziell für Wasserversorgungsanlagen konzipiert, die erhöhte Anforderungen an den Korrosionsschutz stellen. Typische Einsatzbereiche sind Feuerlöschsysteme, Brauchwasseranlagen, Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlsysteme vorgesehen und eignet sich für Anlagen, die nicht der DIN 1988 unterliegen.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß ist mit einer nicht durchströmten Vollmembran ausgestattet, die das Wasser- und Gasvolumen trennt und ab einem Volumen von 50 Litern tauschbar ist. Die Membran besteht aus Butylkautschuk (IIR), der korrosionsgeschützte wasserberührende Teile ergänzt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß zusätzlich vor Korrosion. Das Ausdehnungsgefäß ist vertikal mit stabilen Füßen montiert und verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von DN 50.

Welche technischen Eigenschaften und Schutzmerkmale bietet das Refix DE 120?

Das Gefäß ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und kann mit Frostschutzmittelzusätzen von 25 bis 50 Prozent betrieben werden. Der Vordruck beträgt 4 bar. Manometer sind bei diesem Modell nicht integriert. Die Druckstufe des Flansches beträgt PN 40. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.

Technische Daten

• Nennvolumen: 120 l
• Maximaler Betriebsdruck: 25 bar
• Membranmaterial: Butylkautschuk (IIR)
• Vordruck: 4 bar

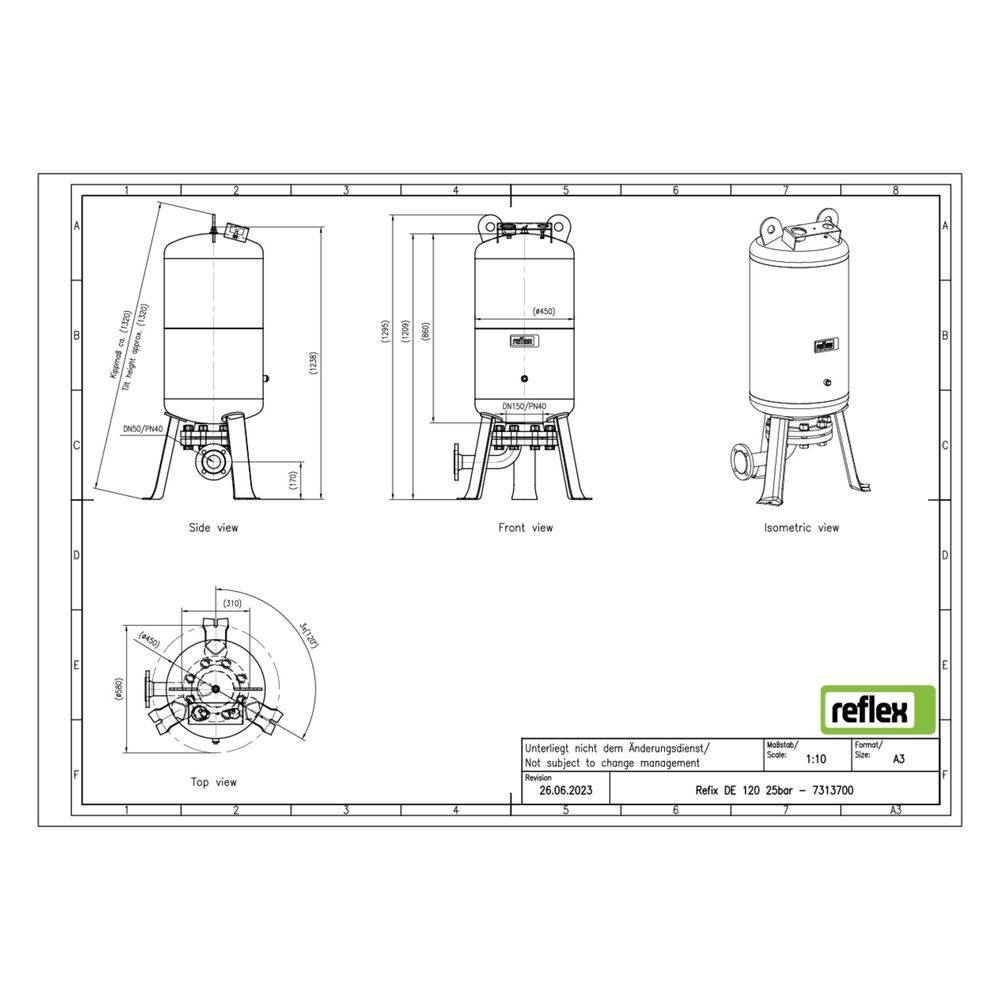

• Anschluss: Außengewinde (metrisch), DN 50
• Durchmesser: 450 mm
• Bauhöhe: 1253 mm
• Kippmaß: 1285 mm
• Farbe: Blau
• Platzierung: Vertikal mit Füßen
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Druckstufe Flansch: PN 40

Das Reflex Refix DE Ausdehnungsgefäß MAG 120 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 120 Litern und einem maximalen Betriebsdruck von 25 bar ist es für vielfältige Anwendungen in Feuerlösch- und Brauchwassersystemen geeignet. Die tauschbare Vollmembran und die stabile Bauweise mit Füßen ermöglichen eine flexible und langlebige Nutzung.
