Reflex Refix DE Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 300 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich für Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen, wie Feuerlösch-, Brauch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE MAG 300 geeignet?

Das Ausdehnungsgefäß ist speziell für Wassersysteme konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Die wasserberührenden Teile sind korrosionsgeschützt, und eine langlebige Epoxidharzbeschichtung schützt das Gefäß zusätzlich. Es ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent geeignet.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine nicht durchströmte Vollmembran, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster teilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Das Gefäß ist für die vertikale Platzierung mit Füßen vorgesehen.

Welche technischen Merkmale und Betriebsparameter sind zu beachten?

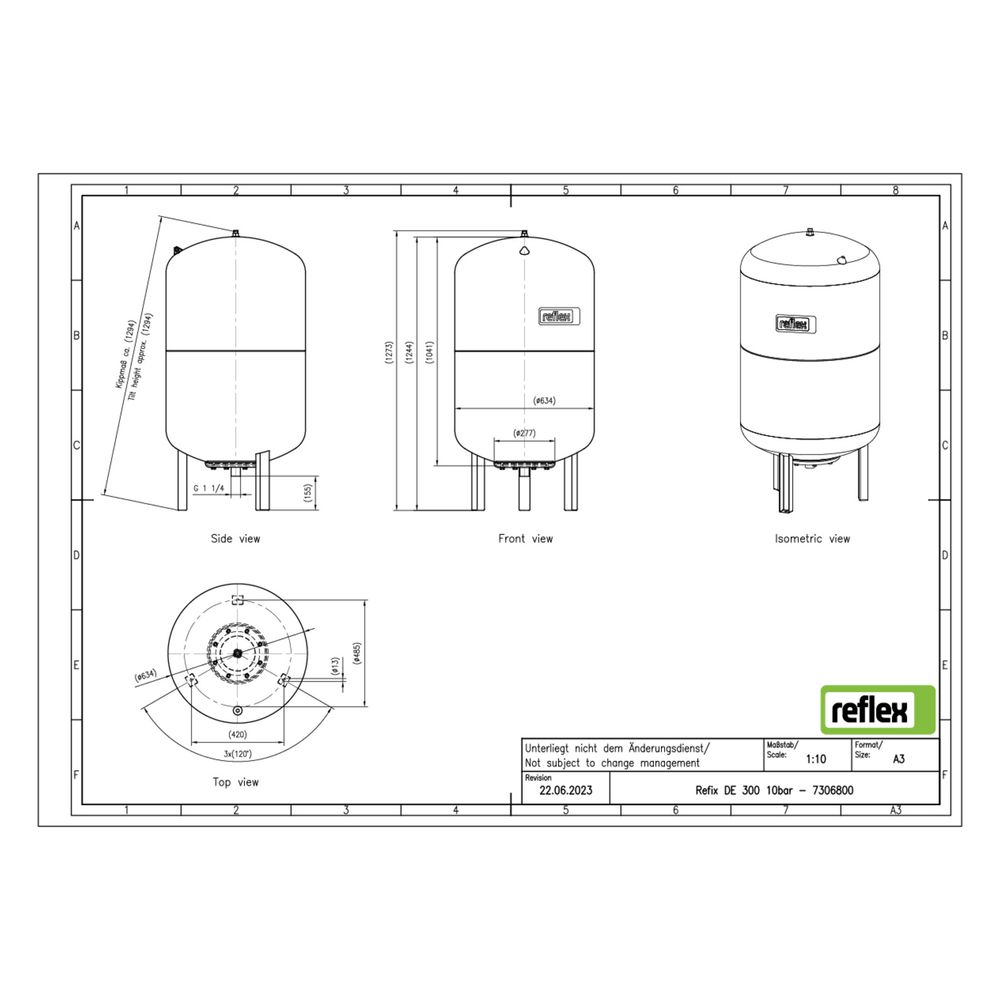

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann bei Mediumtemperaturen von -10 bis 70 Grad Celsius eingesetzt werden. Der Vordruck beträgt 4 bar. Die Membran besteht aus Butylkautschuk (IIR). Das Kippmaß beträgt 1294 mm, die Bauhöhe 1267 mm und der Durchmesser 634 mm.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 4 bar
• Bauhöhe: 1267 mm
• Durchmesser: 634 mm
• Kippmaß: 1294 mm
• Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Farbe: blau
• Mit Füßen: ja
• Mit tauschbarer Membran: ja

Das Reflex Refix DE Ausdehnungsgefäß MAG 300 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine tauschbare Vollmembran und stabile Bauweise mit Füßen.
