Reflex Refix DE Ausdehnungsgefäß MAG 33 st, Nennvolumen 33l, 10 bar, Vollmembran, mit Befestigungslaschen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 33 st ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 33 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen konzipiert, die nicht der DIN 1988 unterliegen. Das Gefäß verfügt über eine langlebige Epoxidharzbeschichtung und ist mit Befestigungslaschen ausgestattet, die eine vertikale Montage ermöglichen.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE Ausdehnungsgefäß ist für Wasserversorgungsanlagen ausgelegt, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es eignet sich für Systeme mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent. Die korrosionsgeschützten wasserberührenden Teile und die robuste Epoxidharzbeschichtung sorgen für eine lange Lebensdauer in anspruchsvollen Umgebungen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Gefäß ist mit einer Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Vollmembran entspricht der DIN EN 13831 und ist bei Gefäßen ab 50 Litern tauschbar. Das 33-Liter-Modell verfügt über Befestigungslaschen für die vertikale Montage, während größere Gefäße ab 50 Litern mit Füßen ausgestattet sind.

Welche technischen Eigenschaften und Ausstattungsmerkmale bietet das Refix DE 33 st?

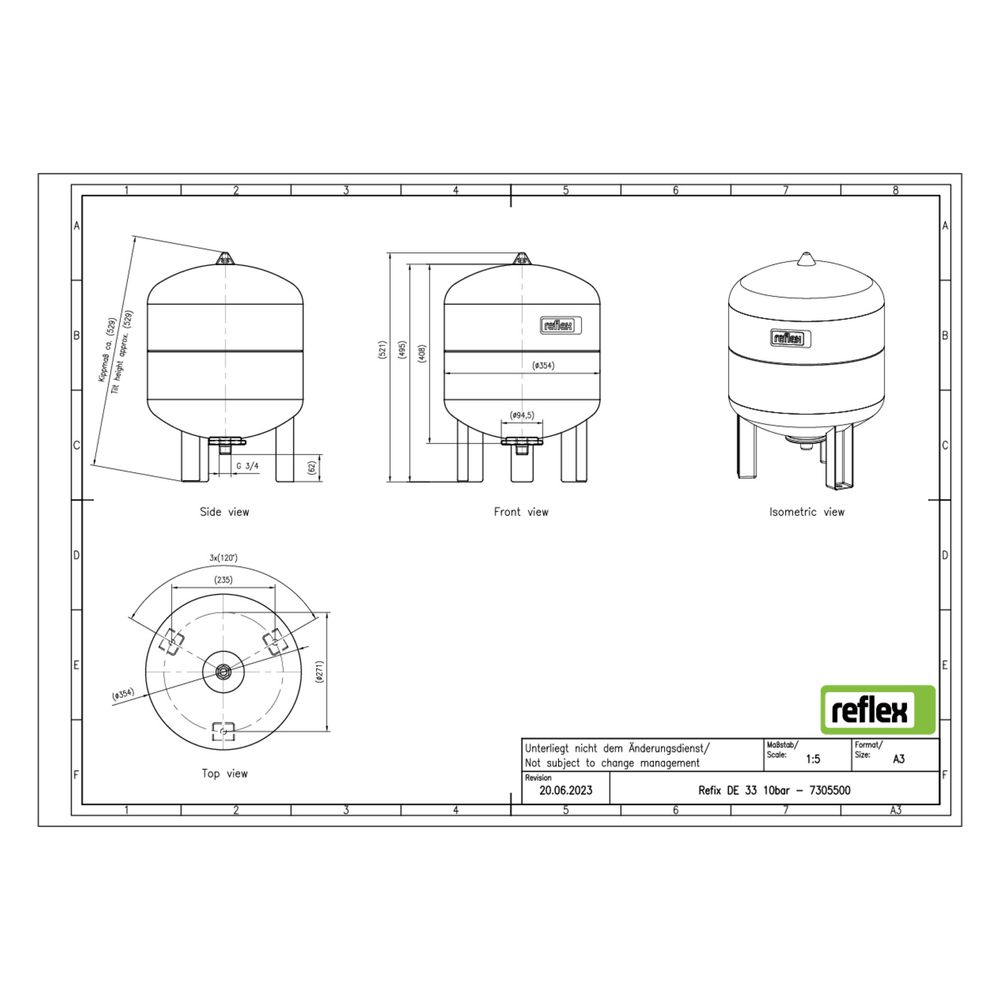

Das Ausdehnungsgefäß hat einen Durchmesser von 354 mm und eine Bauhöhe von 520 mm bei einem Kippmaß von 529 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Der Vordruck ist auf 4 bar eingestellt, und der maximale Arbeitsdruck beträgt 10 bar. Das Gefäß ist für eine Mediumtemperatur von -10 bis 70 °C ausgelegt und ist nicht für den Einsatz in Kühlanlagen oder Zentralheizungen vorgesehen.

Welche Normen und Zulassungen gelten für das Ausdehnungsgefäß?

Das Refix DE Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Es ist nicht durchströmt und entspricht den Richtlinien für Druckgeräte. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 33 Liter
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau
• Bauhöhe: 520 mm
• Durchmesser: 354 mm
• Kippmaß: 529 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,9 mm
• Vordruck: 4 bar
• Mediumtemperatur: -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)

Das Reflex Refix DE Ausdehnungsgefäß MAG 33 st bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 33 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet. Die langlebige Epoxidharzbeschichtung und die Vollmembran aus Butylkautschuk sorgen für eine zuverlässige Funktion und lange Lebensdauer.
