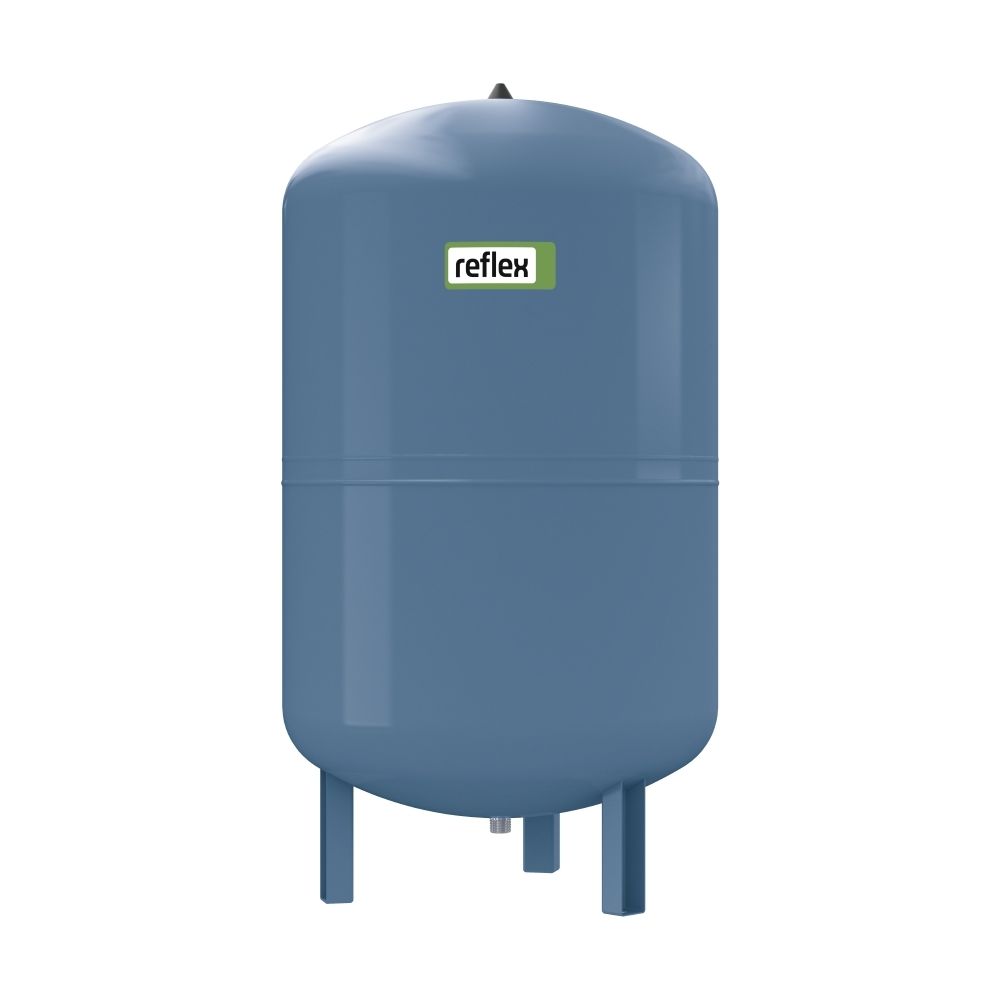

Reflex Refix DC Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 10 bar, Blau

Der Reflex Refix DC Ausdehnungsgefäß MAG 400 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar. Das blau lackierte Gefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen, wie beispielsweise Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Es verfügt über eine langlebige Epoxidharzbeschichtung und eine nicht tauschbare Halbmembran nach DIN EN 13831.

Für welche Anwendungen ist das Refix DC Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für Wasserversorgungsanlagen vorgesehen, die keine DIN 1988-Norm erfüllen müssen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlanwendungen geeignet. Die Konstruktion mit einer nicht tauschbaren Halbmembran sorgt für eine klare Trennung zwischen Wasser- und Gasraum, wodurch ein stabiler Druckausgleich unterstützt wird.

Welche technischen Merkmale zeichnen das Gefäß aus?

Das Gefäß besitzt eine robuste Epoxidharzbeschichtung, die eine lange Lebensdauer unterstützt. Die Membran besteht aus Butylkautschuk (IIR) und ist nicht austauschbar. Das Ausdehnungsgefäß ist vertikal aufstellbar und mit Füßen ausgestattet. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Der Vordruck beträgt 4 bar, während der maximale Arbeitsdruck bei 10 bar liegt. Die zulässige Mediumtemperatur im Dauerbetrieb reicht von minus 10 bis 70 Grad Celsius. Eine maximale Glykol-Mischung von 50 % ist zulässig.

Welche Zulassungen und Normen gelten für das Produkt?

Das Refix DC Ausdehnungsgefäß entspricht der Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831 mit einer nicht tauschbaren Halbmembran ausgestattet. Die wasserberührenden Teile sind korrosionsgeschützt. Für die Schweiz gilt, dass bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI besteht.

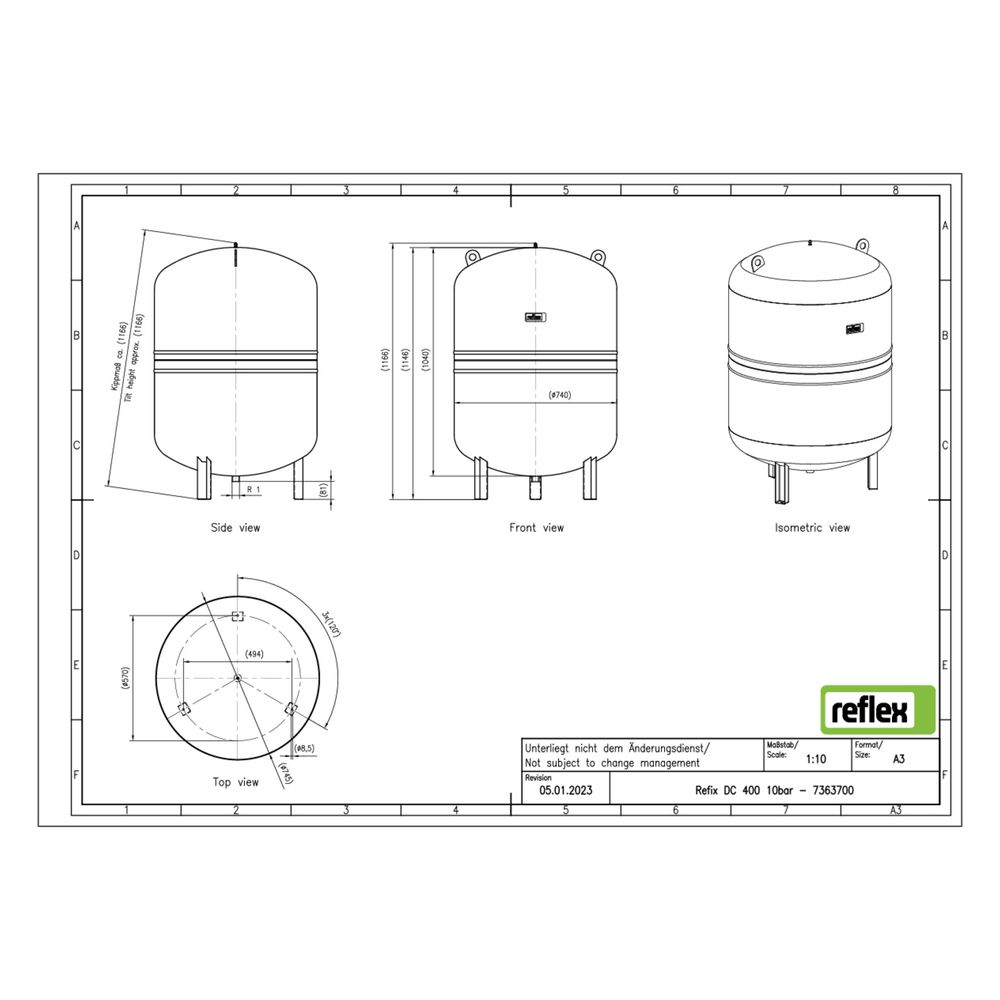

Technische Daten

• Nennvolumen: 400 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau
• Bauhöhe: 1173 mm
• Durchmesser: 749 mm
• Kippmaß: 1193 mm
• Anschluss: Außengewinde metrisch
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Werkstoff Membran/Balg: Butylkautschuk IIR
• Max. Glykol-Mischung: 50 %

Das Reflex Refix DC Ausdehnungsgefäß MAG 400 bietet eine zuverlässige Lösung für Wasserversorgungsanlagen mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar. Die langlebige Epoxidharzbeschichtung und die korrosionsgeschützten wasserberührenden Teile sorgen für eine hohe Beständigkeit. Die nicht tauschbare Halbmembran aus Butylkautschuk unterstützt den stabilen Druckausgleich im System.
