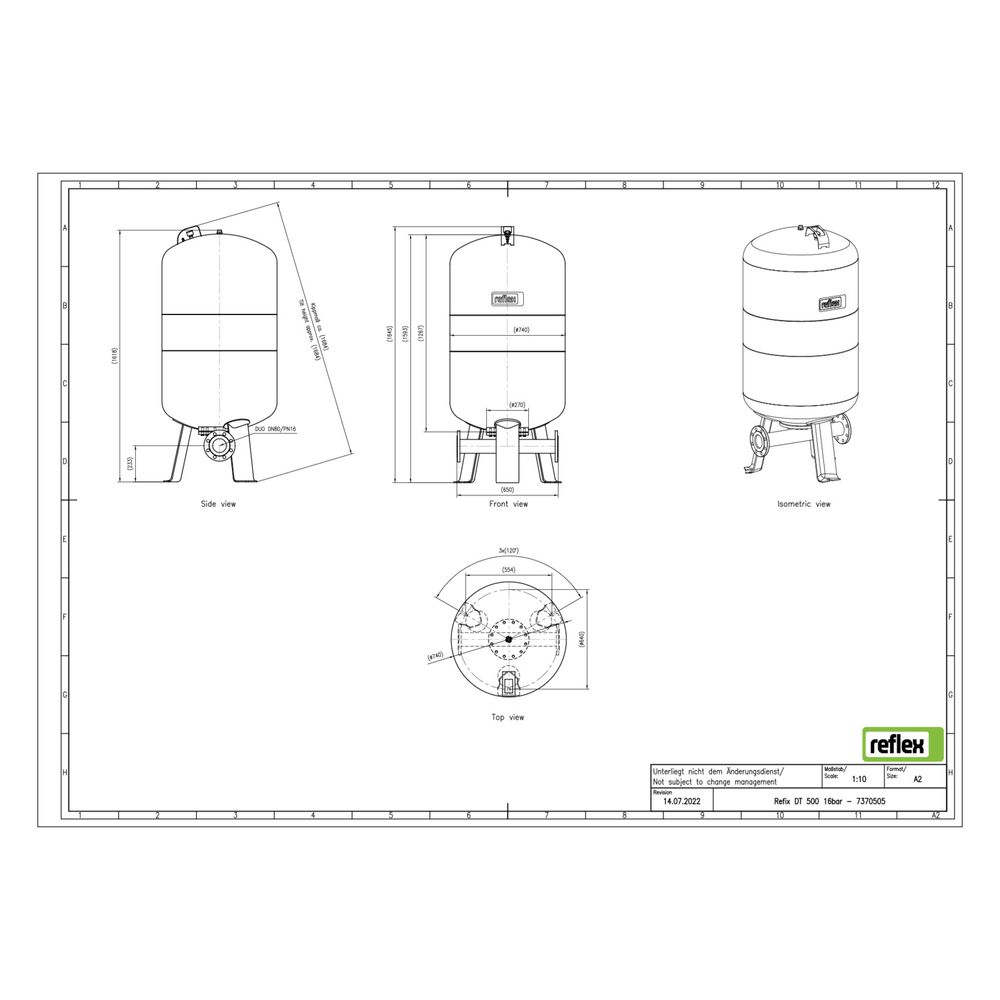

Reflex Refix DT Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 16 bar, Duo-Flansch DN 80
Der Reflex Refix DT Ausdehnungsgefäß MAG 500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 80 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.
Wie ist das Reflex Refix DT MAG 500 konstruiert und welche Materialien werden verwendet?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt und geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal mit Füßen montierbar und besitzt einen Duo-Flanschanschluss DN 80 mit Außengewinde (metrisch).
Welche Funktionen und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Gefäß ist durchströmt und enthält eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung oder alternativ einen Duo-Anschluss mit Durchströmungseinrichtung. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Das Gefäß ist ausschließlich für Kaltwasserleitungen geeignet und nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen.
Welche Normen und Zulassungen erfüllt das Reflex Refix DT MAG 500?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.
Für welche Einsatzbereiche ist das Reflex Refix DT MAG 500 geeignet?
Das Gefäß ist für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen ausgelegt, die ausschließlich Kaltwasser führen. Typische Anwendungen finden sich in Großanlagen, bei denen hohe hygienische Anforderungen gelten und eine zuverlässige Druckausdehnung erforderlich ist.
Technische Daten
- Nennvolumen: 500 l
- Maximaler Betriebsdruck: 16 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Vordruck: 4 bar
- Bauhöhe: 1635 mm
- Durchmesser: 740 mm
- Kippmaß: 1668 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Farbe: grün
Das Reflex Refix DT Ausdehnungsgefäß MAG 500 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 16 bar ermöglicht es eine zuverlässige Druckausdehnung und flexible Anschlussmöglichkeiten durch den Duo-Flansch DN 80. Die langlebige Membran und die hochwertige Beschichtung sorgen für eine lange Lebensdauer und sichere Funktion.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7370505 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7370505 |
| Bauhöhe | 1635,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705079467 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 159 kg |
| Kippmaß | 1668,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 80 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 88,90 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | DE30666633 |
