Reflex Refix DT Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 16 bar, Duo-Flansch DN 65

Das Reflex Refix DT Ausdehnungsgefäß MAG 100 mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 16 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Duo-Flanschanschlüsse DN 65 ermöglichen eine flexible und leistungsoptimierte Integration in Großanlagen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine durchströmte Membran, die das Wasser- und Gasvolumen trennt und nach der Elastomerleitlinie sowie der W 270-Norm gefertigt ist. Die Membran aus Butylkautschuk (IIR) ist austauschbar und entspricht den Anforderungen der DIN EN 13831, DIN 4807 T5 sowie KTW-C und W270. Das Gefäß ist innen und außen mit einer langlebigen Epoxidharzbeschichtung nach KTW-A versehen, die den Korrosionsschutz sicherstellt.

Welche Anschluss- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Das Gerät verfügt über ein Manometer und ein Vordruckventil, die durch einen Metallbügel geschützt sind. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um die Betriebssicherheit zu erhöhen. Das Gefäß ist mit Füßen ausgestattet und für die vertikale Platzierung vorgesehen.

Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU und ist SVGW geprüft sowie zugelassen. Die Konstruktion entspricht den Normen DIN EN 13831, VDI 4708 und AD 2000, was den Einsatz in anspruchsvollen Trinkwasseranlagen sicherstellt.

Welche Vorteile bietet die Verwendung des Reflex Refix DT Ausdehnungsgefäßes?

Durch die durchströmte Bauweise wird eine hohe Hygiene sichergestellt, die den strengen Anforderungen der Trinkwasserverordnung entspricht. Die vielfältigen Anschlussvarianten ermöglichen eine optimale Anpassung an unterschiedliche Anlagenkonfigurationen. Die robuste Membran und die schützende Beschichtung sorgen für eine lange Lebensdauer und zuverlässigen Betrieb bei Temperaturen von minus 10 bis 70 Grad Celsius.

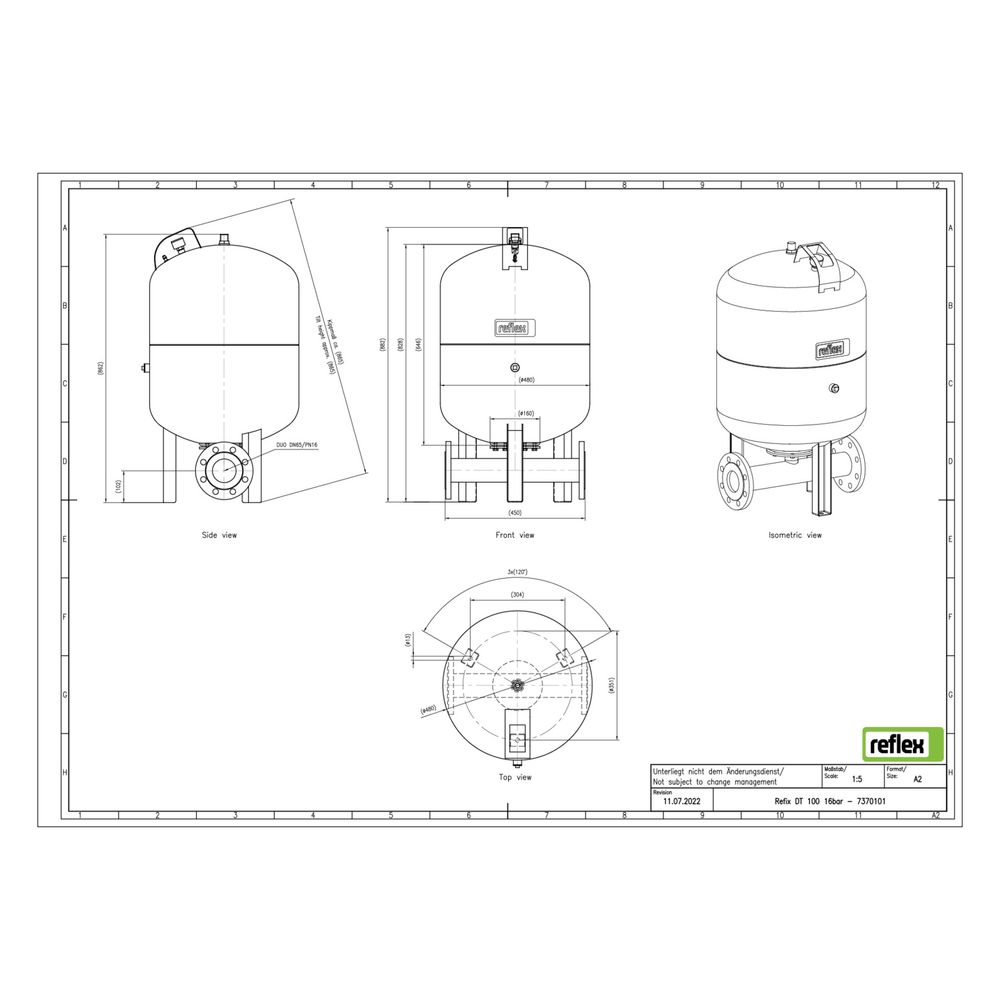

Technische Daten

• Nennvolumen: 100 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 65
• Membranwerkstoff: Butylkautschuk (IIR)
• Bauhöhe: 834 mm
• Durchmesser: 480 mm
• Kippmaß: 865 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Beschichtung: Innen und außen Epoxidharz nach KTW-A
• Manometer: Integriert und durch Metallbügel geschützt

Das Reflex Refix DT Ausdehnungsgefäß MAG 100 ist eine zuverlässige Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 16 bar bietet es eine hohe Betriebssicherheit und hygienische Standards. Die robuste Membran und die vielseitigen Anschlussmöglichkeiten ermöglichen eine flexible und langlebige Nutzung in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
