Beschreibung

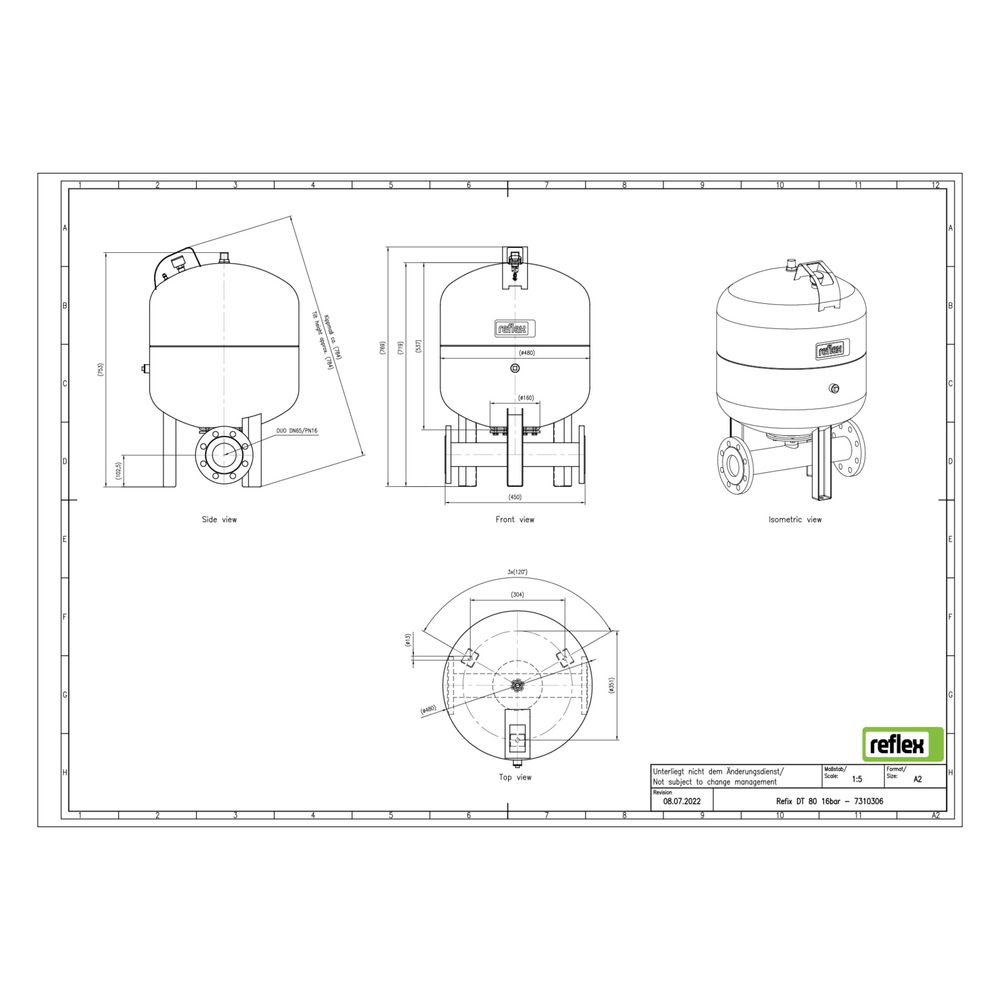

Reflex Refix DT Ausdehnungsgefäß MAG 80, Nennvolumen 80l, 16 bar, Duo-Flansch DN 65
Das Reflex Refix DT Ausdehnungsgefäß MAG 80 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Arbeitsdruck von 16 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 65 ermöglicht eine flexible Integration in Großanlagen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Konstruktion entspricht den Normen DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Gefäß ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Für Rohranschlüsse steht ein metrisches Außengewinde zur Verfügung. Bis zu einer Rohrgröße von Rp 1 1/4" ist das Gefäß mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet. Das Gefäß ist für die vertikale Aufstellung mit Füßen vorgesehen.
Für welche Anwendungen und Medien ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen geeignet und darf nur in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt werden. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist SVGW geprüft und zugelassen und erfüllt die Anforderungen der Schweizer Richtlinie SWKI HE301-01 und SVTI für Druckgeräte mit PSV mal Volumen kleiner oder gleich 3000 bar mal Liter.
Technische Daten
- Nennvolumen: 80 l
- Maximaler Arbeitsdruck: 16 bar
- Vordruck: 4 bar
- Anschluss: Duo-Flansch DN 65 mit metrischem Außengewinde
- Membranwerkstoff: Butylkautschuk (IIR)
- Bauhöhe: 750 mm
- Durchmesser: 480 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 80 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 80 Litern und einem maximalen Arbeitsdruck von 16 bar. Die hochwertige Membran und die langlebige Beschichtung sorgen für eine zuverlässige Funktion, während die Duo-Flanschanschlüsse eine flexible Installation ermöglichen.
Der Einsatz des Gefäßes ist ausschließlich für Kaltwasserleitungen vorgesehen, wobei die Montage- und Bedienungsanleitung zu beachten ist. Die Kombination aus geprüften Materialien und Normenkonformität ermöglicht eine sichere und langlebige Anwendung in Großanlagen.
Lieferumfang
- 1x Reflex Refix DT Ausdehnungsgefäß MAG 80
- 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7310306 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7310306 |
| Bauhöhe | 750,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 480,00 |
| EAN-13 | 4036705080234 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 7 kg |
| Kippmaß | 784,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
