Reflex Refix DE Ausdehnungsgefäß MAG 12, Nennvolumen 12l, 16 bar, Vollmembran, mit Befestigungslaschen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 12 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 12 Litern und einem maximalen Arbeitsdruck von 16 bar. Es ist mit einer langlebigen Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Befestigungslaschen. Das Gefäß ist in Blau gehalten und eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Die wasserberührenden Teile sind korrosionsgeschützt, und die Oberfläche ist mit einer robusten Epoxidharzbeschichtung versehen.

Für welche Anwendungen ist das Reflex Refix DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Aufgrund der korrosionsgeschützten Bauteile und der langlebigen Beschichtung ist es auch für Systeme mit erhöhten Anforderungen an den Korrosionsschutz geeignet.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Gefäß verfügt über eine Vollmembran, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran ist aus Butylkautschuk (IIR) gefertigt und bei diesem 12-Liter-Modell nicht austauschbar. Die Konstruktion entspricht der Norm DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Welche technischen Eigenschaften und Ausstattungsmerkmale bietet das Gefäß?

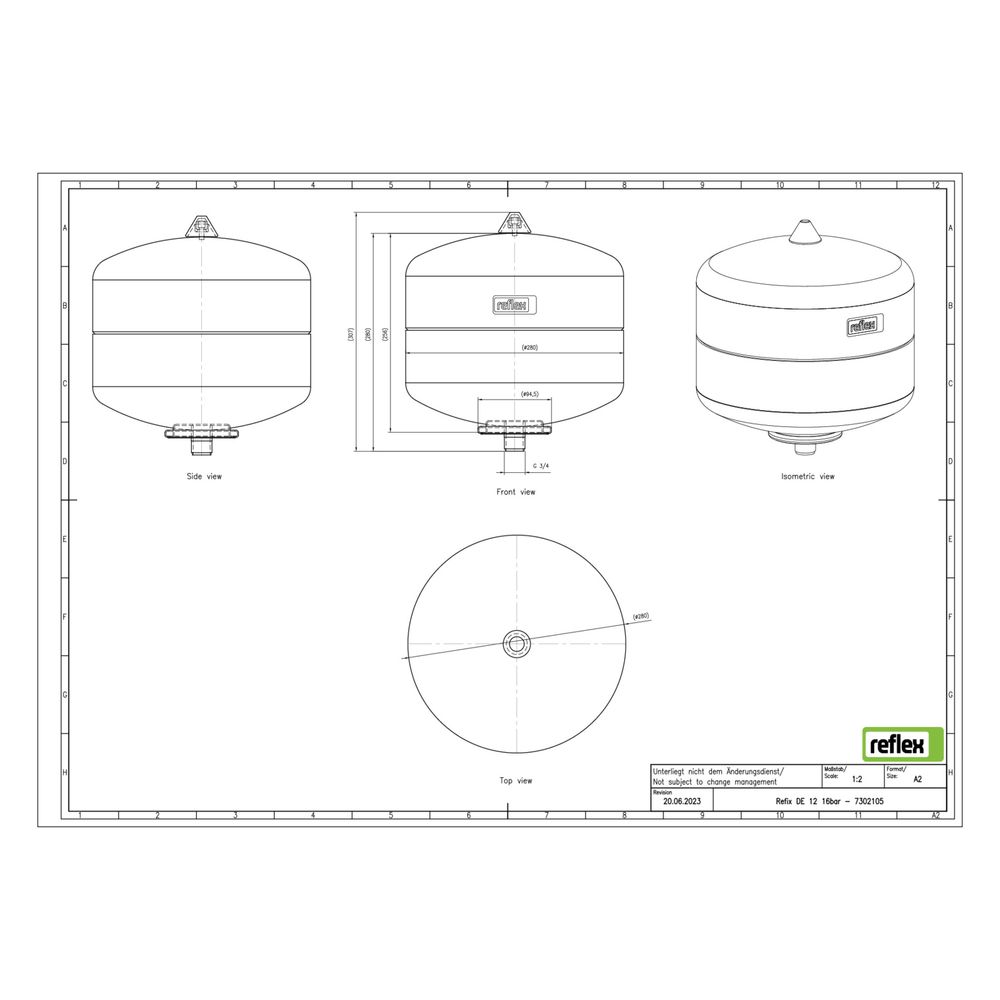

Das Ausdehnungsgefäß hat einen Durchmesser von 280 mm und eine Bauhöhe von 310 mm. Es ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und kann mit Frostschutzmittelzusätzen von 25 bis 50 % betrieben werden. Der Vordruck beträgt 4 bar. Das Gefäß ist vertikal zu platzieren und verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Es ist nicht mit einem Manometer oder Sicherheitsventil ausgestattet.

Welche Schutz- und Sicherheitsmerkmale sind vorhanden?

Das Gefäß ist mit Befestigungslaschen ausgestattet, die eine einfache Montage ermöglichen. Die Membran ist nicht austauschbar, und es sind keine Füße oder feste Wandstützen vorhanden. Die Konstruktion ist für den Dauerbetrieb bei Mediumtemperaturen von -10 bis 70 °C ausgelegt. Es besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei den angegebenen Betriebsparametern.

Technische Daten

• Nennvolumen: 12 Liter
• Maximaler Arbeitsdruck: 16 bar
• Farbe: Blau
• Bauhöhe: 310 mm
• Durchmesser: 280 mm
• Vordruck: 4 bar
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Maximaler Glykolanteil: 50 %

Das Reflex Refix DE Ausdehnungsgefäß MAG 12 bietet eine zuverlässige Lösung für Wassersysteme mit erhöhten Korrosionsschutzanforderungen. Mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 16 bar ist es für verschiedene Anwendungen wie Feuerlösch- und Betriebswassersysteme geeignet. Die robuste Vollmembran und die korrosionsgeschützten Bauteile sorgen für eine lange Lebensdauer und sichere Funktionalität.
