Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-34-20, gelötet, 20 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-34-20 ist ein gelöteter, eingängiger Wärmetauscher mit 20 Edelstahlplatten (Werkstoff 1.4404) und einem primären Anschluss mit Außengewinde G 3/4 Zoll. Er eignet sich für den Einsatz in Heizungs-, Klima- und Warmwasseranlagen, die hohe Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar erfordern. Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und eine hohe Stabilität.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanalformen sind im Wärmetauscher vorhanden und welche Bedeutung haben sie?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Dank des speziellen Lötverfahrens und der hochwertigen Materialien hält der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar stand. Er ist für den Einsatz in druckfesten Systemen geeignet und erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU, was durch das CE-Kennzeichen bestätigt wird.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-34-20?
Der Wärmetauscher ist mit einem primären Anschluss mit Außengewinde G 3/4 Zoll ausgestattet. Die Bauform ist eingängig, und die Anschlüsse sind nicht seitlich angebracht. Der Mittenabstand der Anschlüsse beträgt 42 mm, was eine einfache Integration in bestehende Anlagen ermöglicht.
Wie sind die Abmessungen und das Material des Wärmetauschers?

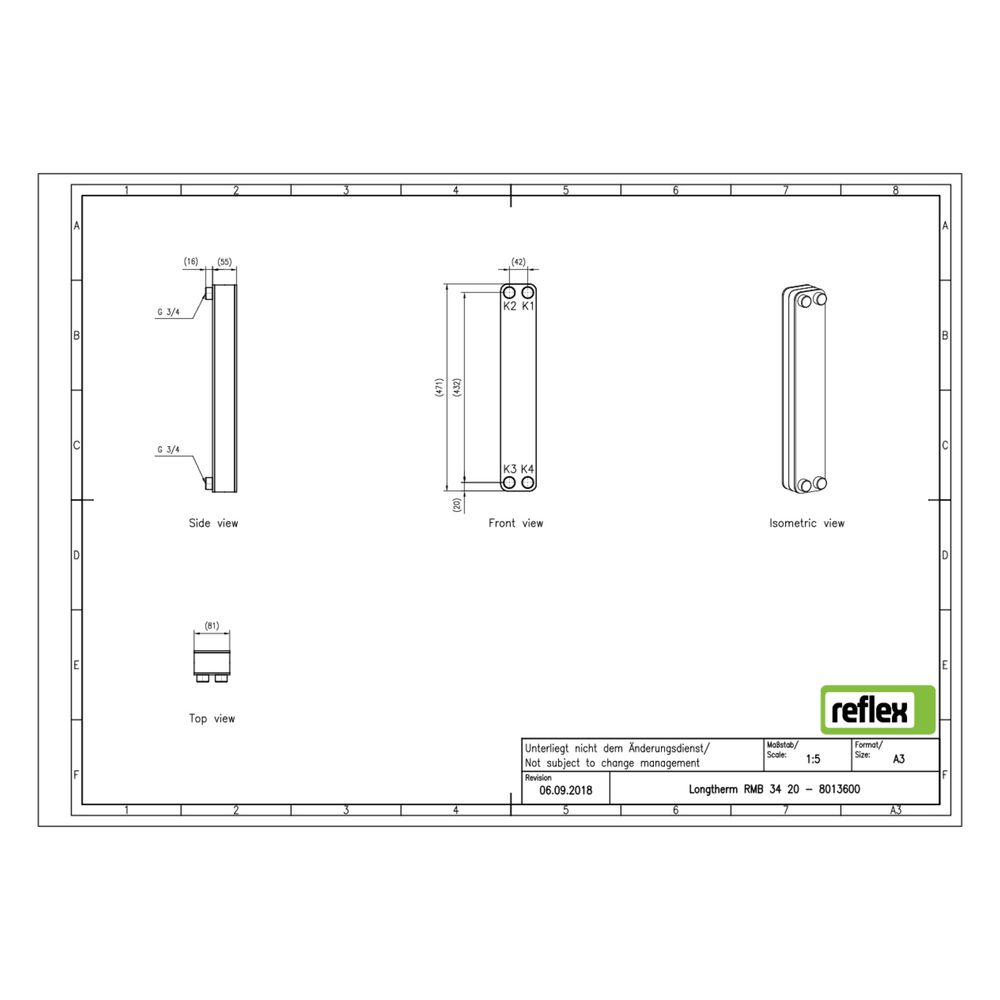

Der Plattenwärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 471 mm und eine Bautiefe von 55 mm. Das Lotmaterial ist Kupfer. Das Gerät ist nicht vollversiegelt, aber für die Verwendung mit einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 3/4 Zoll
- Mittenabstand Anschlüsse: 42 mm
- Baulänge: 81 mm
- Bauhöhe: 471 mm
- Bautiefe: 55 mm
- Ausführung: gelötet
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-34-20 überzeugt durch seine stabile Bauweise, die hohe Temperatur- und Druckbeständigkeit sowie die effiziente Wärmeübertragung. Mit 20 Edelstahlplatten und einem robusten Kupferlot ist er für anspruchsvolle Heizungs-, Klima- und Warmwasseranlagen geeignet und bietet mit seinem G 3/4 Zoll Außengewindeanschluss eine flexible Einbindung in verschiedene Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8013600 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8013600 |
| Ausführung | gelötet |
| Bauhöhe | 471,00 |
| Baulänge | 81,00 |
| Bautiefe | 55,00 |
| EAN-13 | 4036705178504 |
| Geeignet für Dämmschale | ja |
| Gewicht | 8,51 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
