Reflex Refix C-DE Ausdehnungsgefäß MAG 25, Nennvolumen 25l, 10 bar, Diskusform, Edelstahl-Anschluss, Blau

Der Reflex Refix C-DE Ausdehnungsgefäß MAG 25 ist ein vertikales Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Arbeitsdruck von 10 bar. Das blau lackierte Gefäß in Diskusform ist mit einem Edelstahl-Gewindeanschluss ausgestattet und eignet sich für Heizungs-, Wärmepumpen-, Kühlungs- und Solaranwendungen sowie für Betriebswasseranlagen, die nicht den Anforderungen der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Refix C-DE verfügt über eine nicht tauschbare Butyl-Vollmembran, die den Wasserraum zuverlässig vom statischen Gaspolster trennt. Die Membran ist nach DIN EN 13831 gefertigt und nicht durchströmt, was bedeutet, dass das Medium nicht direkt durch die Membran fließt. Das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die korrosionsschützende Eigenschaften aufweist. Der Anschluss erfolgt über ein metrisches Außengewinde aus Edelstahl, das eine hohe Beständigkeit gegenüber Korrosion sicherstellt.

Für welche Anwendungen ist das Refix C-DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für Wasserversorgungsanlagen konzipiert, die nicht den Anforderungen der DIN 1988 entsprechen. Dazu zählen unter anderem Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist sowohl für Heizungs- als auch für Kühlanwendungen geeignet und kann mit Frostschutzmittelzusätzen von 25 bis 50 Prozent betrieben werden. Die Zulassung erfolgt gemäß der EU-Druckgeräterichtlinie 2014/68/EU.

Welche Betriebsparameter und Anschlussdetails sind zu beachten?

Das Gefäß ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und kann Mediumtemperaturen im Dauerbetrieb von minus 10 bis 70 Grad Celsius aufnehmen. Der Vordruck beträgt 4 bar. Der Anschluss hat einen Nenndurchmesser von 3/4 Zoll (20 mm) mit einem Rohraußendurchmesser von 26,9 mm. Das Ausdehnungsgefäß ist vertikal zu platzieren und verfügt über keine integrierten Füße oder Befestigungsmaterialien.

Technische Daten

• Nennvolumen: 25 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau

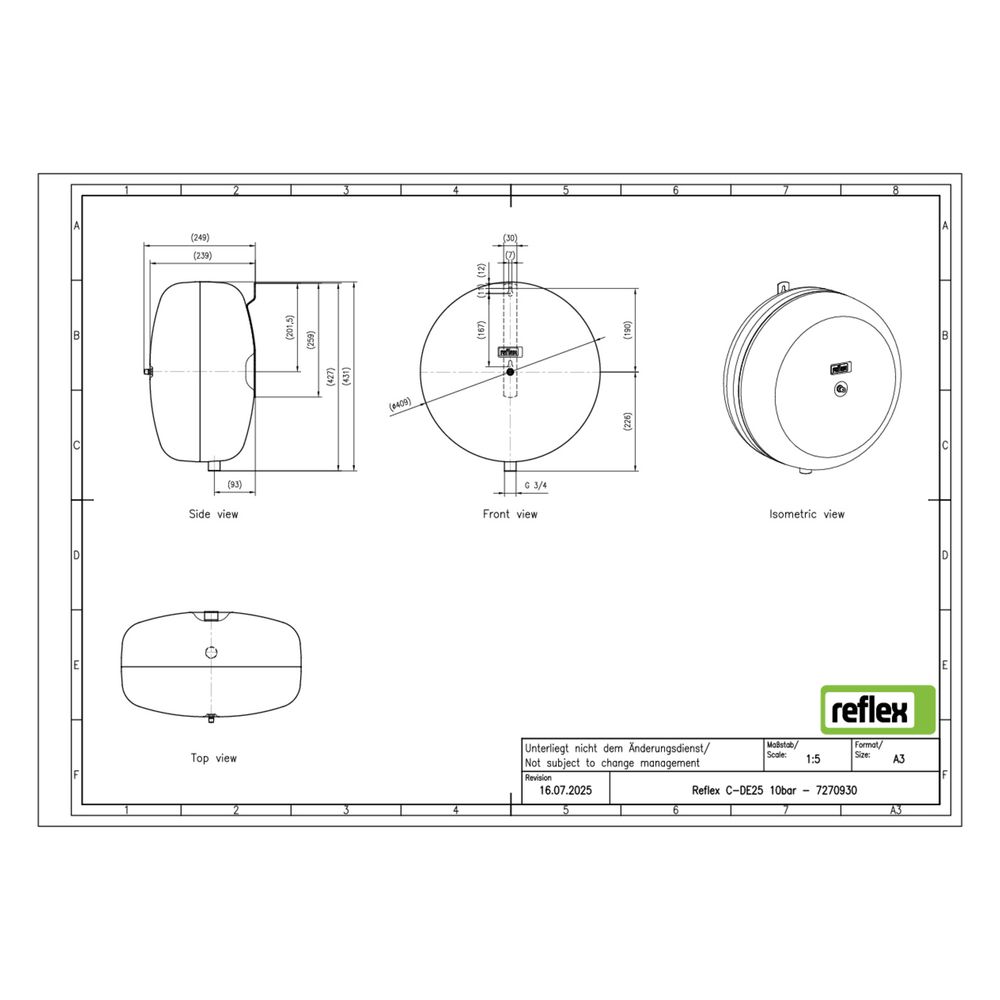

• Bauhöhe: 431 mm
• Durchmesser: 409 mm
• Kippmaß: 439 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Glykol-Mischung: 50 %

Das Reflex Refix C-DE Ausdehnungsgefäß MAG 25 bietet eine zuverlässige Trennung von Wasser- und Gasraum durch die hochwertige Butyl-Vollmembran und ist für vielfältige Heizungs- und Kühlanwendungen geeignet. Mit einem Nennvolumen von 25 Litern und einem maximalen Arbeitsdruck von 10 bar erfüllt es die Anforderungen an moderne Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen.
