Reflex Refix DT Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 10 bar, Duo-Flansch DN 80

Der Reflex Refix DT Ausdehnungsgefäß MAG 400 mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Dieses durchströmte Membran-Druckausdehnungsgefäß eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Duo-Flanschanschlüsse DN 80 ermöglichen eine flexible und leistungsoptimierte Integration in Großanlagen.

Wie ermöglicht das Refix DT 400 die Hygiene im Trinkwassersystem?

Das Ausdehnungsgefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation sicherstellt und somit den hygienischen Anforderungen nach DIN 1988 entspricht. Die Membran besteht aus Butylkautschuk (IIR) und ist nach der Elastomerleitlinie sowie den Richtlinien W 270 und KTW-C geprüft. Innen- und Außenbeschichtung des Gefäßes sind gemäß KTW-A ausgeführt, was die Langlebigkeit und Hygiene zusätzlich unterstützt. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt.

Welche technischen Merkmale und Normen erfüllt das Ausdehnungsgefäß?

Das Refix DT 400 entspricht den Anforderungen der DIN EN 13831, VDI 4708 und AD 2000. Es ist als Druckgerät nach der Richtlinie 2014/68/EU zugelassen. Die Membran ist austauschbar und erfüllt die Normen DIN EN 13831, DIN 4807 T5 sowie die Anforderungen der DVGW-Registernummer NW-0411AT2534. Die Druckstufe des Flansches beträgt PN 16, der maximale Arbeitsdruck liegt bei 10 bar. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht.

Wie ist das Ausdehnungsgefäß ausgestattet und montiert?

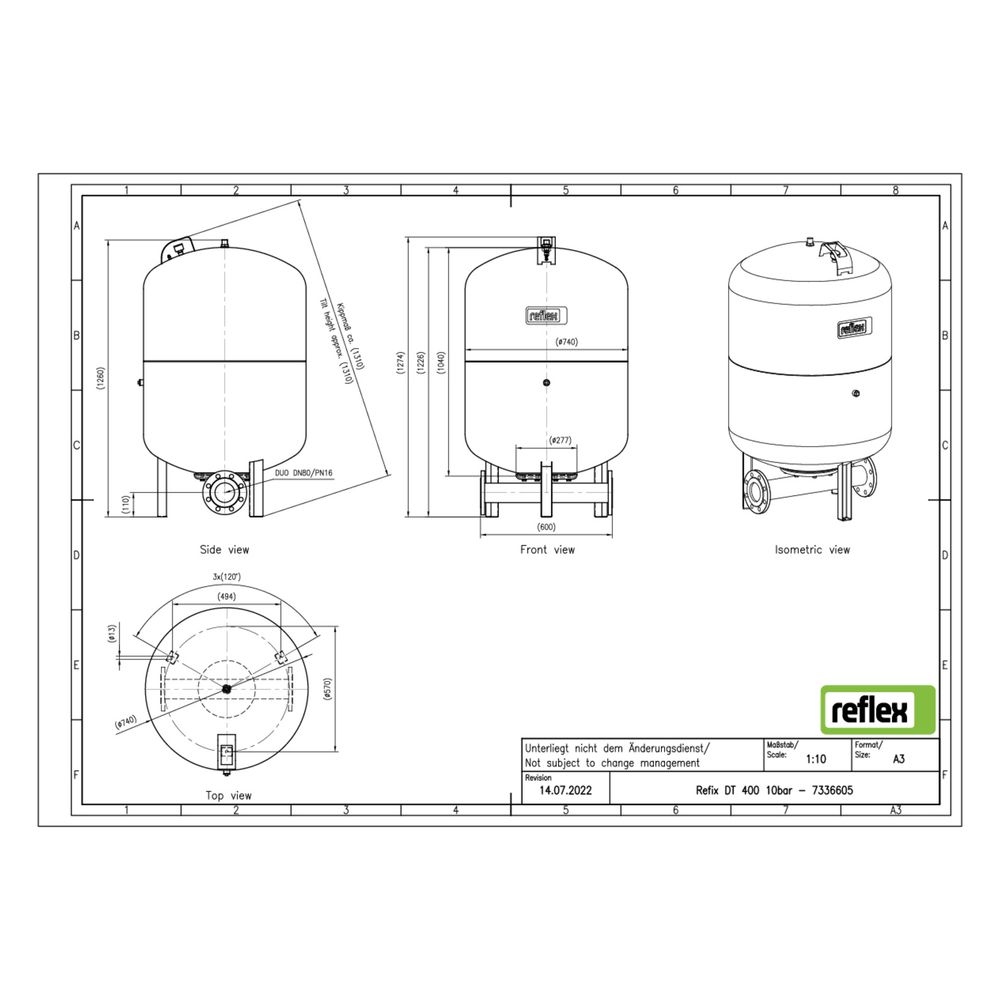

Das Gefäß verfügt über einen Duo-Flanschanschluss DN 80 mit Durchströmungseinrichtung, der eine einfache Integration in bestehende Anlagen ermöglicht. Es ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Montage erfolgt vertikal, das Gefäß ist mit Füßen ausgestattet, jedoch ohne Befestigungsmaterial oder feste Wandstütze. Die Bauhöhe beträgt 1245 mm, der Durchmesser 740 mm und das Kippmaß 1310 mm. Die Anschlüsse sind metrisch mit Außengewinde ausgeführt.

Für welche Anwendungen ist das Reflex Refix DT 400 geeignet?

Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen vorgesehen und eignet sich für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Großanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen -10 und 70 °C. Die Membran ist nicht für Glykolmischungen geeignet.

Technische Daten

• Nennvolumen: 400 l
• Maximaler Arbeitsdruck: 10 bar
• Druckstufe Flansch: PN 16
• Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
• Bauhöhe: 1245 mm
• Durchmesser: 740 mm
• Kippmaß: 1310 mm
• Vordruck: 4 bar
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Platzierung: vertikal

Das Reflex Refix DT Ausdehnungsgefäß MAG 400 überzeugt durch seine hygienische Bauweise, die hohe Druckfestigkeit von 10 bar und die flexible Anschlussmöglichkeit über den Duo-Flansch DN 80. Es ist optimal für Kaltwasseranlagen in Großanlagen geeignet und bietet mit seiner langlebigen Membran und robusten Beschichtung eine zuverlässige Druckpufferfunktion.
