Reflex Ausdehnungsgefäß N MAG 8, 8L, 4 bar, Halbmembran, Weiß

Der Reflex Reflex N Ausdehnungsgefäß MAG 8 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 8 Litern und einem maximalen Betriebsdruck von 4 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus, die sich durch hohe Verschleißfestigkeit auszeichnet. Das Gefäß ist in Weiß gehalten und eignet sich für den vertikalen Einbau in Zentralheizungen und Kühlsystemen.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Reflex N Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Halbmembran ist aufgrund der gleichmäßig-symmetrischen Belastung besonders verschleißfest. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?

Das Gefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt und eignet sich für Zentralheizungen sowie Kühlsysteme. Es ist für den Betrieb mit Frostschutzmitteln geeignet, wobei ein Zusatz von mindestens 25 bis 50 Prozent empfohlen wird. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius, die maximale Systemtemperatur beträgt 120 Grad Celsius.

Welche Anschluss- und Einbaueigenschaften besitzt das Reflex N 8?

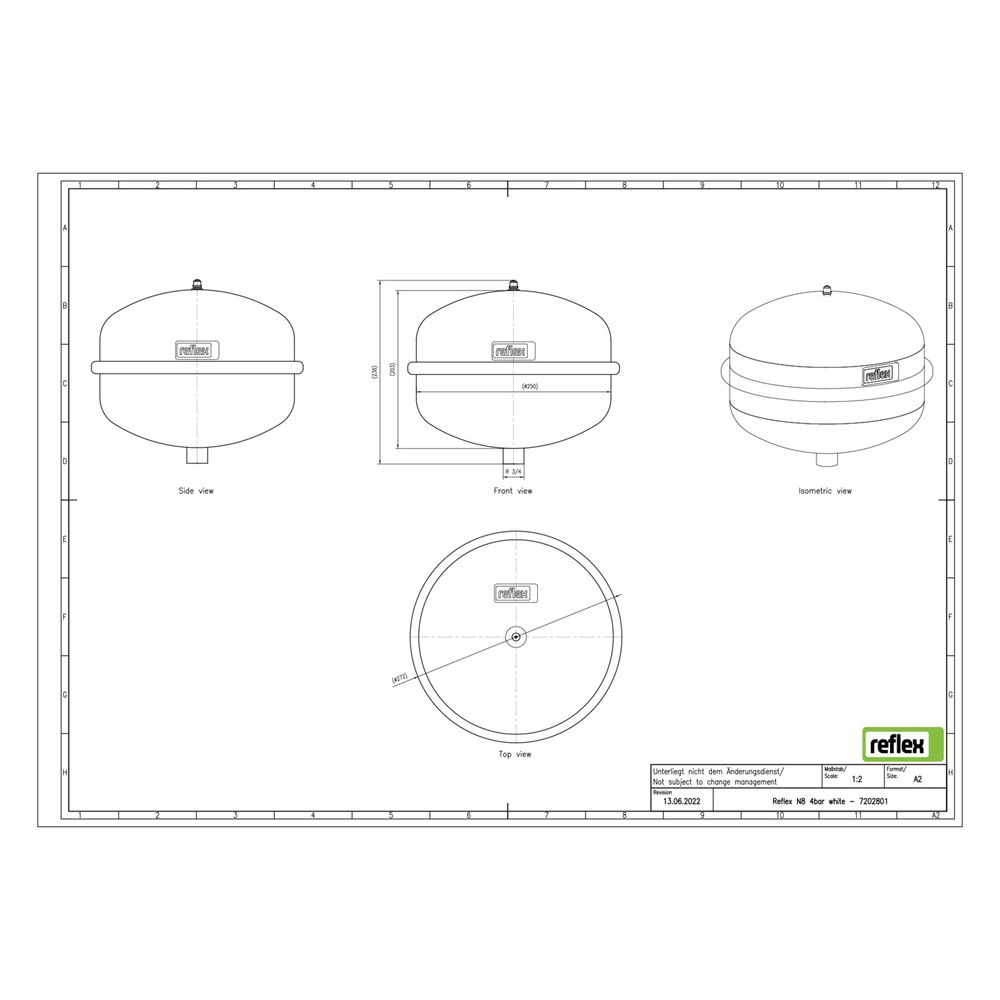

Das Ausdehnungsgefäß ist für den vertikalen Einbau vorgesehen und verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet und besitzt keine Füße oder feste Wandstütze. Die Bauhöhe beträgt 236 mm, der Durchmesser 272 mm und das Kippmaß 379 mm.

Welche Betriebsparameter sind beim Reflex N 8 zu beachten?

Der maximale Arbeitsdruck des Gefäßes liegt bei 4 bar, der Vordruck beträgt 1,5 bar. Das Gefäß ist für eine maximale Glykol-Mischung von 50 Prozent ausgelegt. Es ist nicht tauschbar und verfügt über keine austauschbare Membran. Die zulässige Systemtemperatur beträgt bis zu 120 Grad Celsius, die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 Grad Celsius.

Technische Daten

• Nennvolumen: 8 l
• Maximaler Betriebsdruck: 4 bar
• Vordruck: 1,5 bar
• Bauhöhe: 236 mm
• Durchmesser: 272 mm
• Kippmaß: 379 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Werkstoff Membran: SBR
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Systemtemperatur: 120 °C

Das Reflex Reflex N Ausdehnungsgefäß MAG 8 überzeugt durch seine robuste Konstruktion mit langlebiger Epoxidharzbeschichtung und verschleißfester Halbmembran. Es ist optimal für den vertikalen Einbau in geschlossenen Heiz- und Kühlsystemen geeignet und bietet mit einem Nennvolumen von 8 Litern sowie einem maximalen Betriebsdruck von 4 bar zuverlässige Leistung und Sicherheit.
