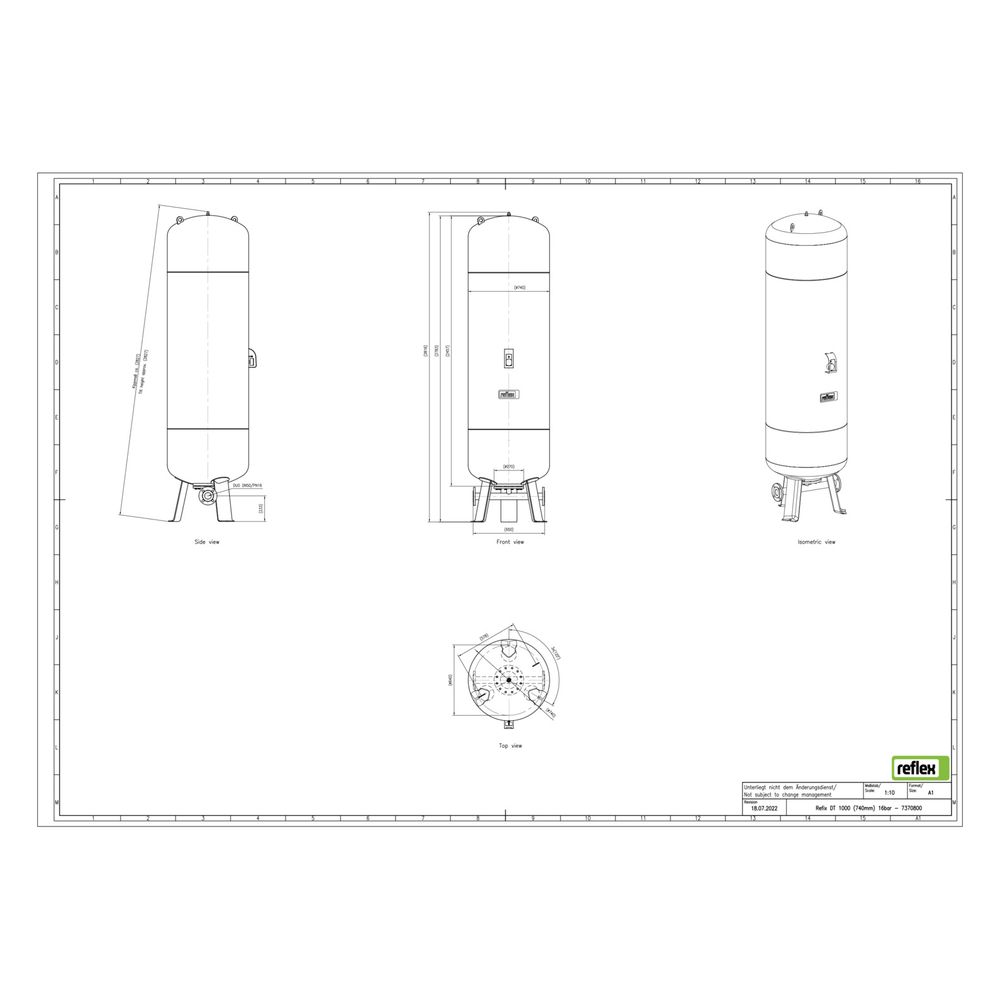

Reflex Refix DT Ausdehnungsgefäß MAG 1000/740, Nennvolumen 1000l, 16 bar, Duo-Flansch DN 50

Der Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Das Gefäß erfüllt hohe hygienische Anforderungen nach DIN 1988 und bietet vielfältige Anschlussmöglichkeiten für eine optimale Anpassung an Großanlagen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist nach KTW-C und W270 geprüft. Die Außen- und Innenbeschichtung erfolgt nach KTW-A mit einer langlebigen Epoxidharzbeschichtung, die Korrosionsschutz bietet. Das Gefäß ist mit einem Duo-Flanschanschluss DN 50 ausgestattet, der eine Durchströmungseinrichtung integriert und somit die Hygieneanforderungen nach DIN 1988 erfüllt.

Welche Anschluss- und Ausstattungsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß ist mit einem Duo-Flansch DN 50 Anschluss ausgestattet. Es verfügt über ein Manometer und ein Vordruckventil, die durch einen Metallbügel geschützt sind. Die Flowjet-Durchströmungsarmatur ist inklusive Absperrung und Entleerung integriert. Das Gefäß ist vertikal platzierbar und mit Füßen ausgestattet, jedoch ohne Befestigungsmaterial oder feste Wandstütze. Es ist ausschließlich für Kaltwasserleitungen geeignet und nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen.

Welche Normen und Zulassungen erfüllt das Reflex Refix DT?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar Liter erfüllt. Die Membran ist nach DIN DVGW Reg.-Nr. NW-0411AT2534 geprüft und gebaut.

Für welche Einsatzbereiche ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist speziell für Großanlagen im Bereich der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung konzipiert. Es eignet sich ausschließlich für Kaltwasseranlagen und erfüllt hohe hygienische Anforderungen durch die Durchströmungseinrichtung. Typische Einsatzorte sind industrielle und gewerbliche Wasserversorgungsanlagen, bei denen eine zuverlässige Druckhaltung und hygienische Sicherheit erforderlich sind.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 50
• Membranwerkstoff: Butylkautschuk (IIR)
• Bauhöhe: 2816 mm
• Durchmesser: 740 mm
• Vordruck: 2 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja
• Druckstufe Flansch: PN 16

Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar sorgt es für eine zuverlässige Druckhaltung. Die hochwertige Membran und die durchdachte Konstruktion ermöglichen eine lange Lebensdauer und optimale Anpassung an verschiedene Einsatzbedingungen.
